Zodolněná Tatrovka pro vojáky: Deset kubíků vody, hi-tech rameno s Cobrou, dálkové ovládání a maximální ochrana do extrémních podmínek

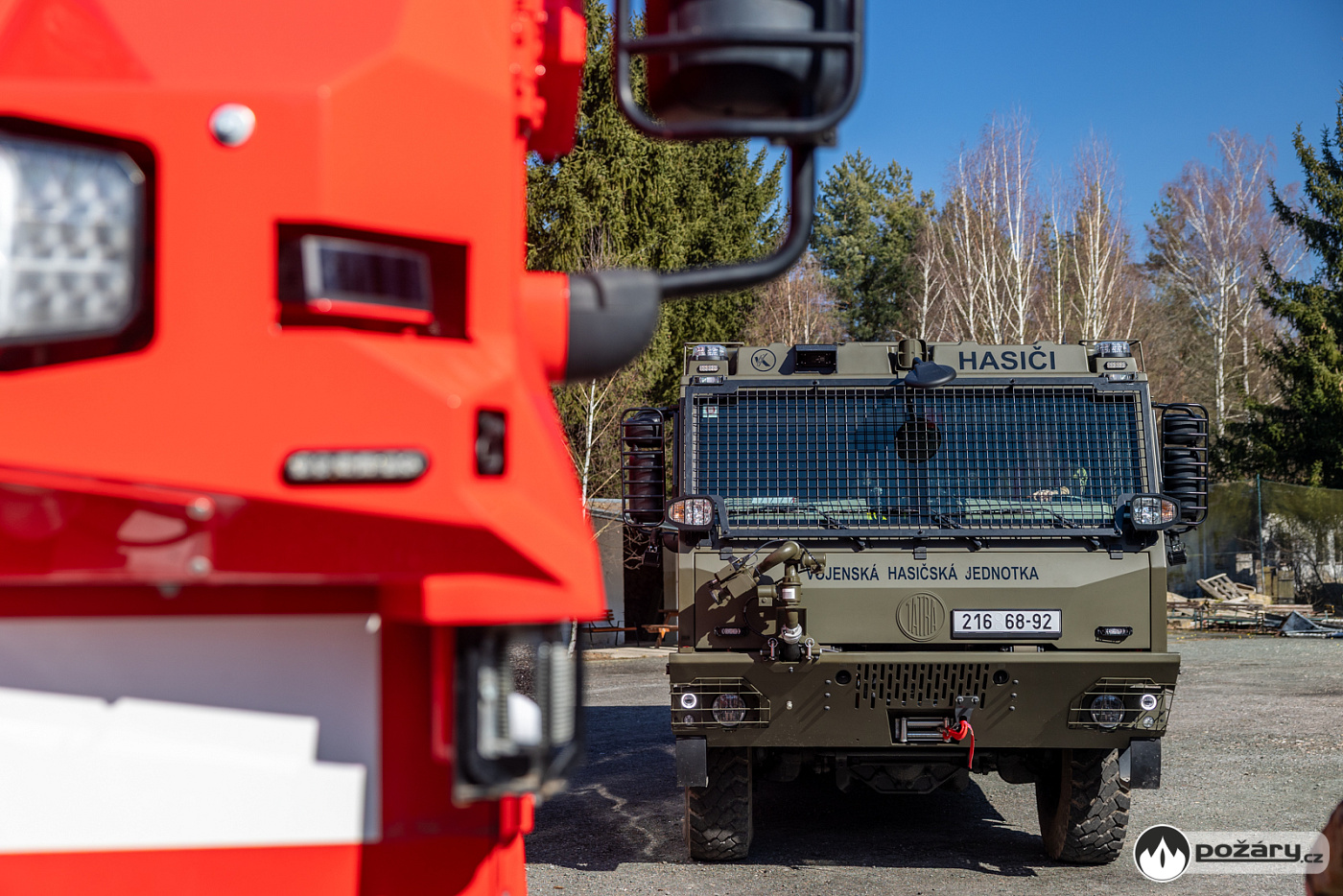

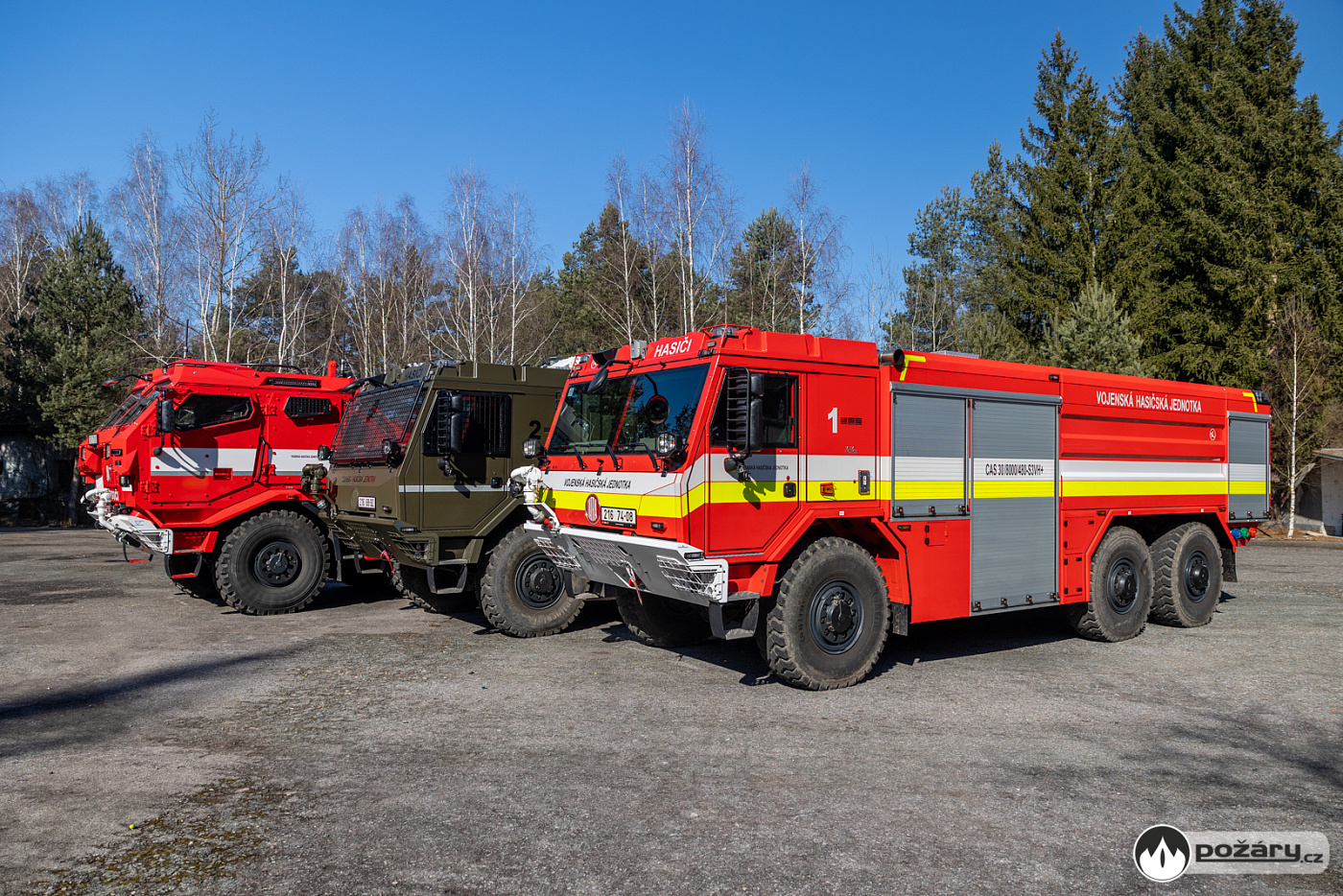

Prototyp zodolněné víceúčelové cisternové automobilové stříkačky CZVS – 40 postavila firma THT Polička pro vojenské hasičské jednotky. Cílem projektu bylo vyvinout moderního a technologicky vyspělého nástupce požárního tanku SPOT 55, který bude zajišťovat osádce dostatečnou ochranu při činnostech u nejnebezpeč­nějších typů zásahů a dále umožní bezpilotní provoz pomocí bezdrátového ovládání.

Prozkoumali jsme specifikace nejnovější těžké CAS, která kromě masivní zásoby hasiv nabízí špičkové dálkově ovládané rameno s integrovaným zařízením Cold Cut Cobra a extrémní úroveň ochrany podvozku i posádky.

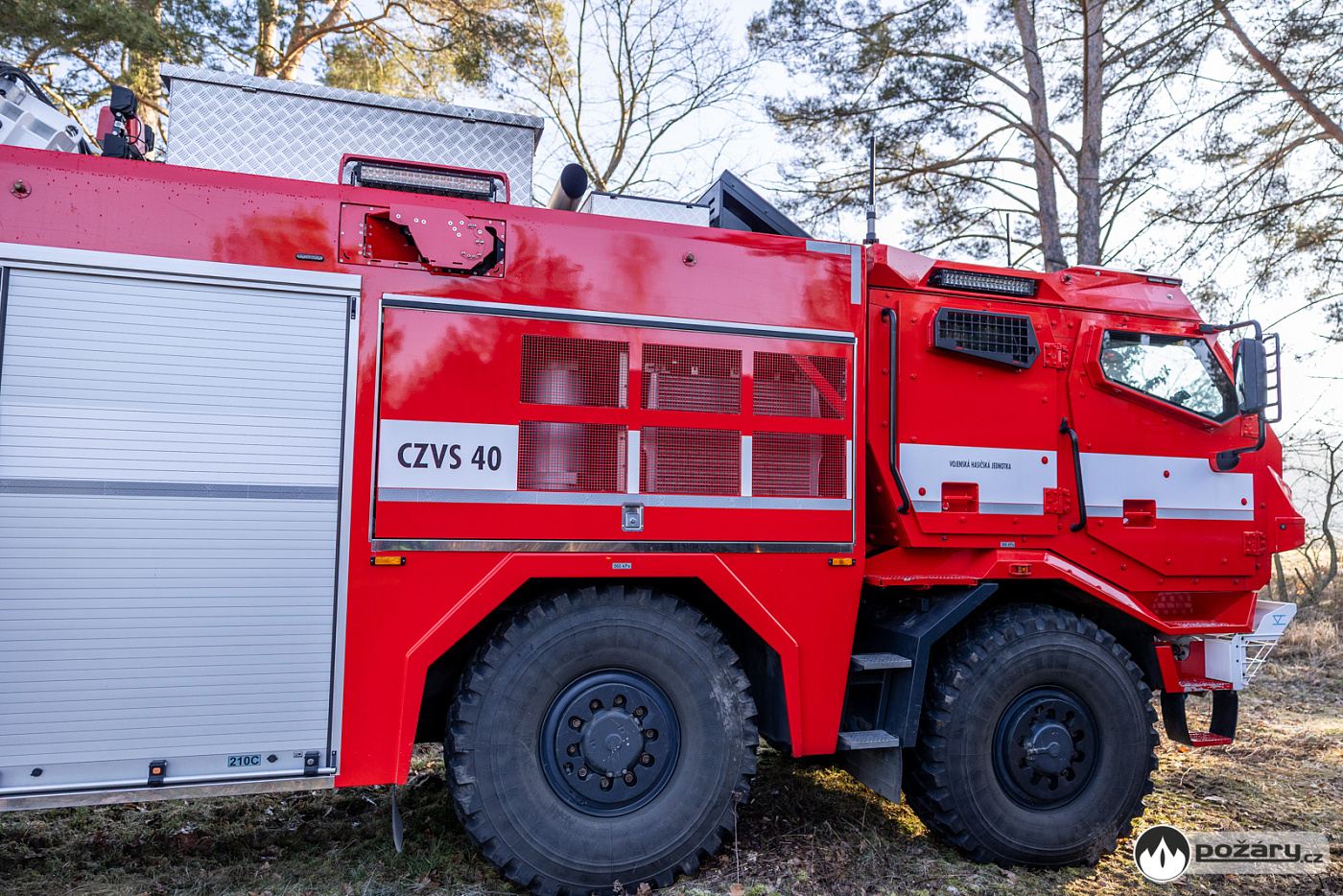

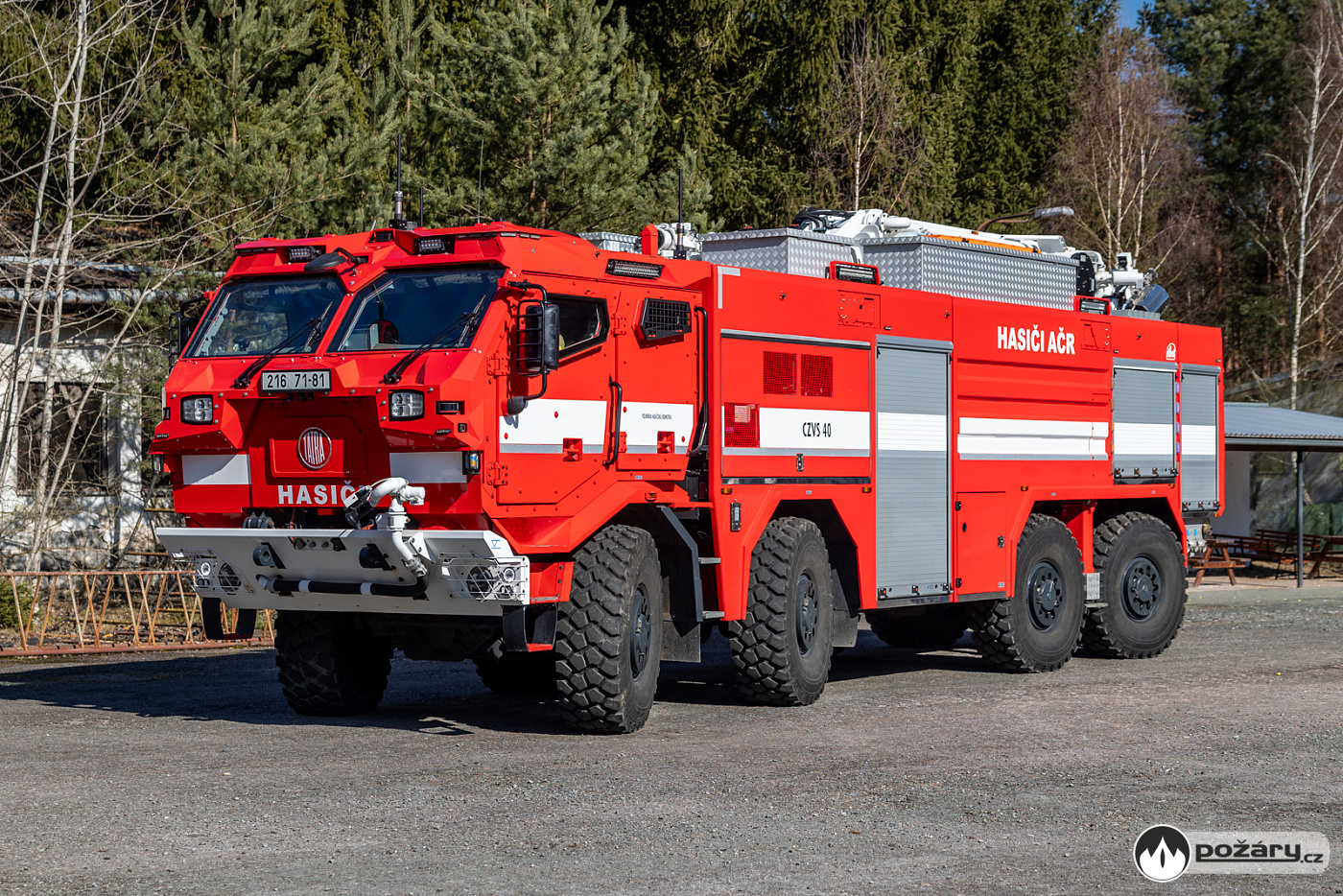

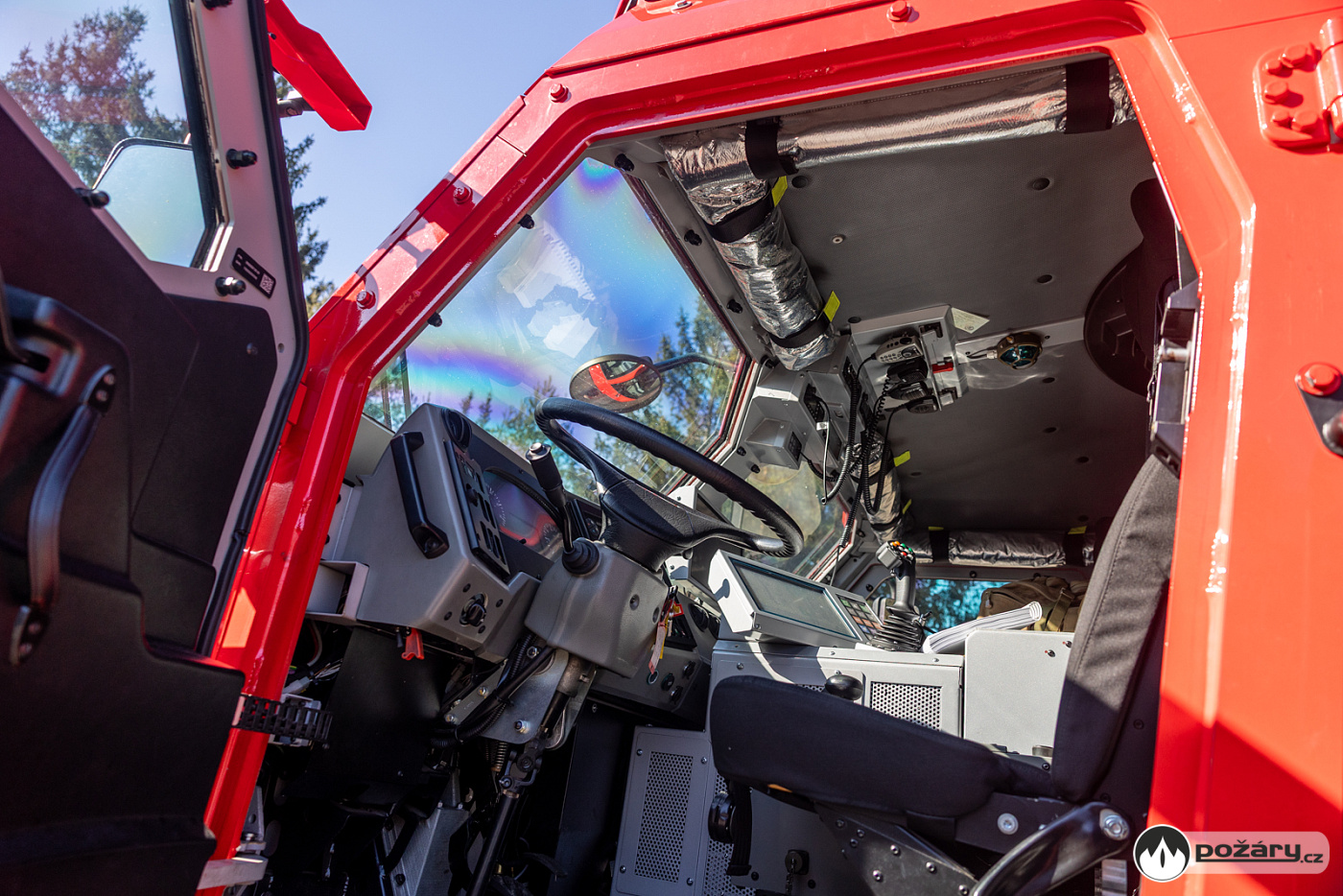

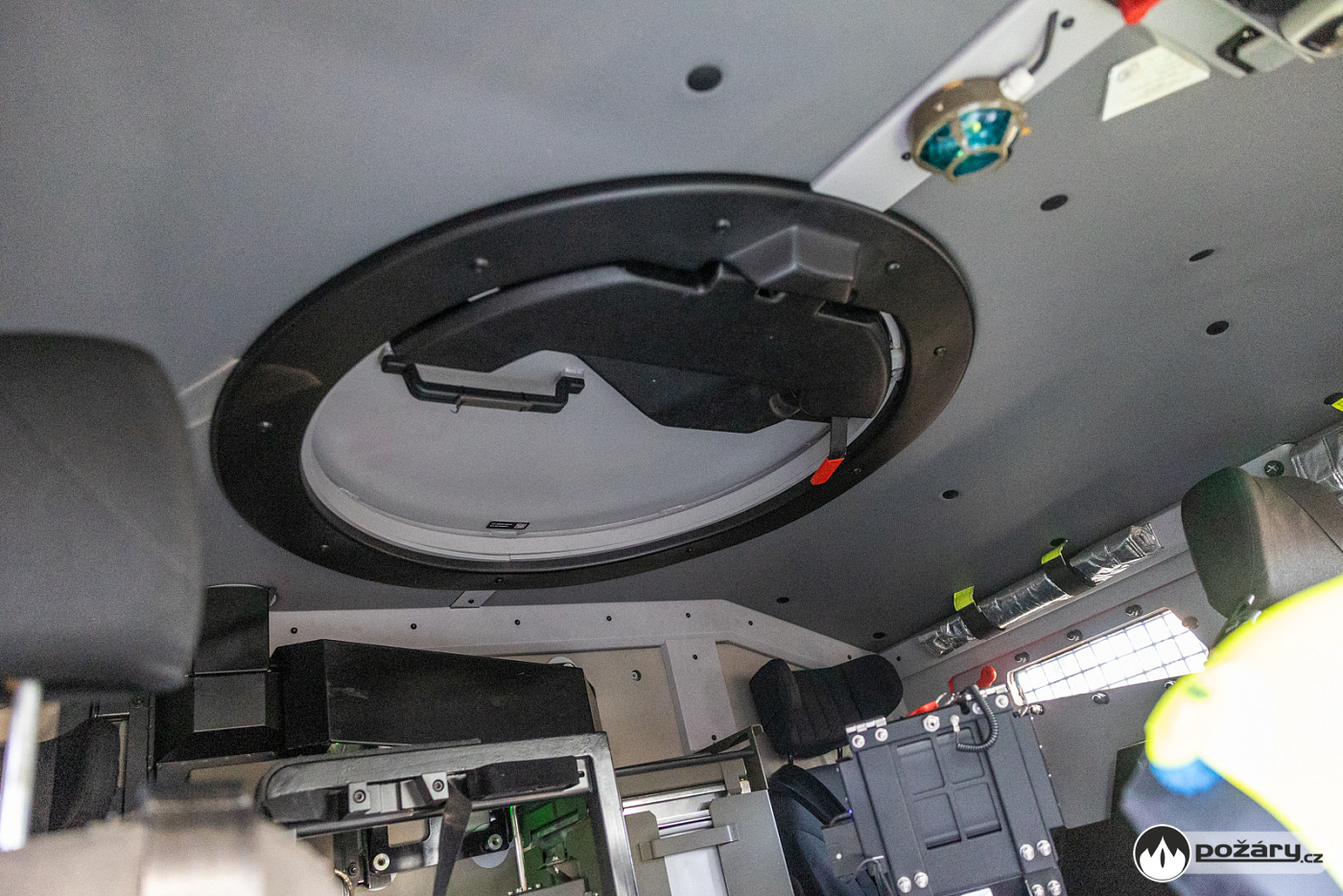

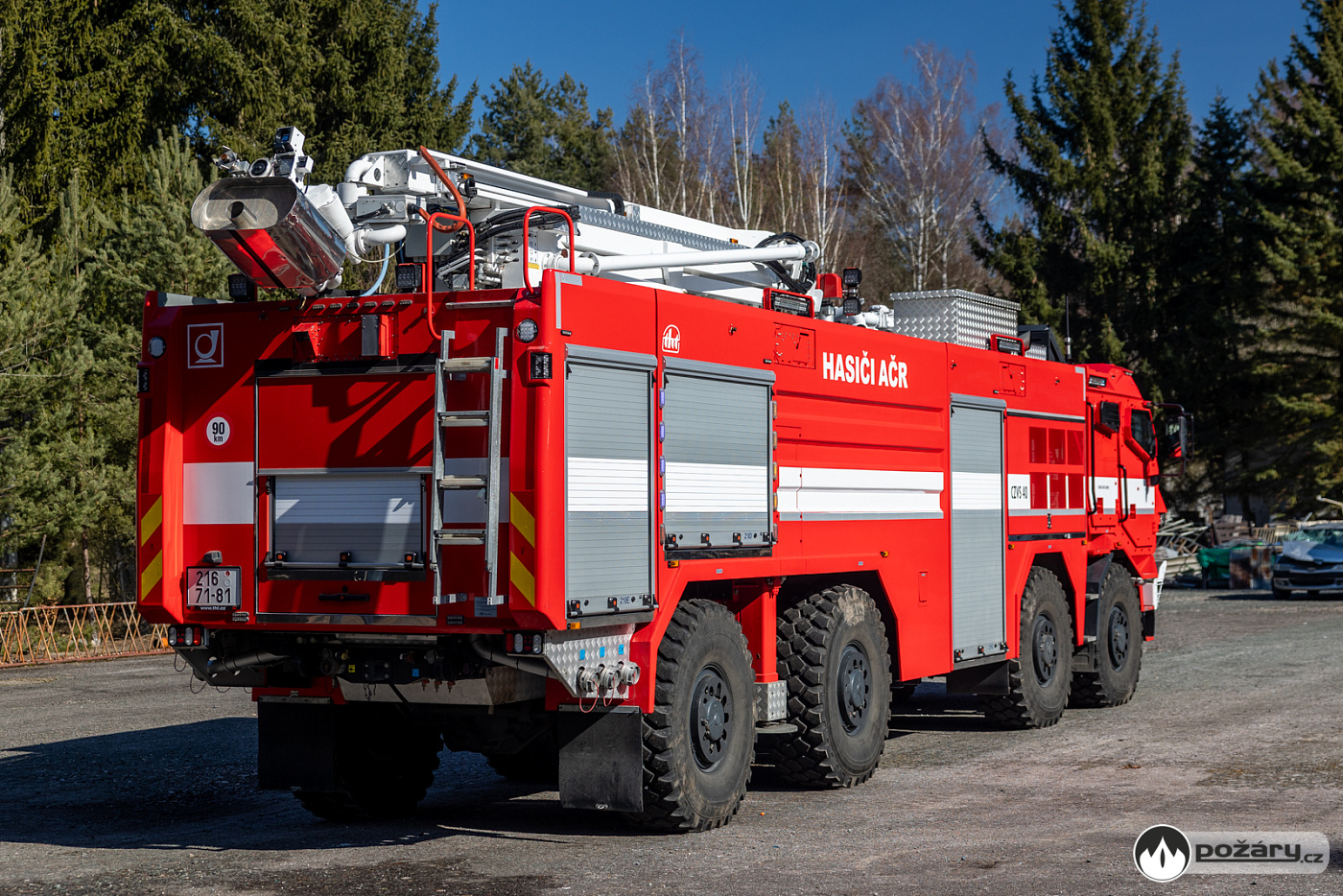

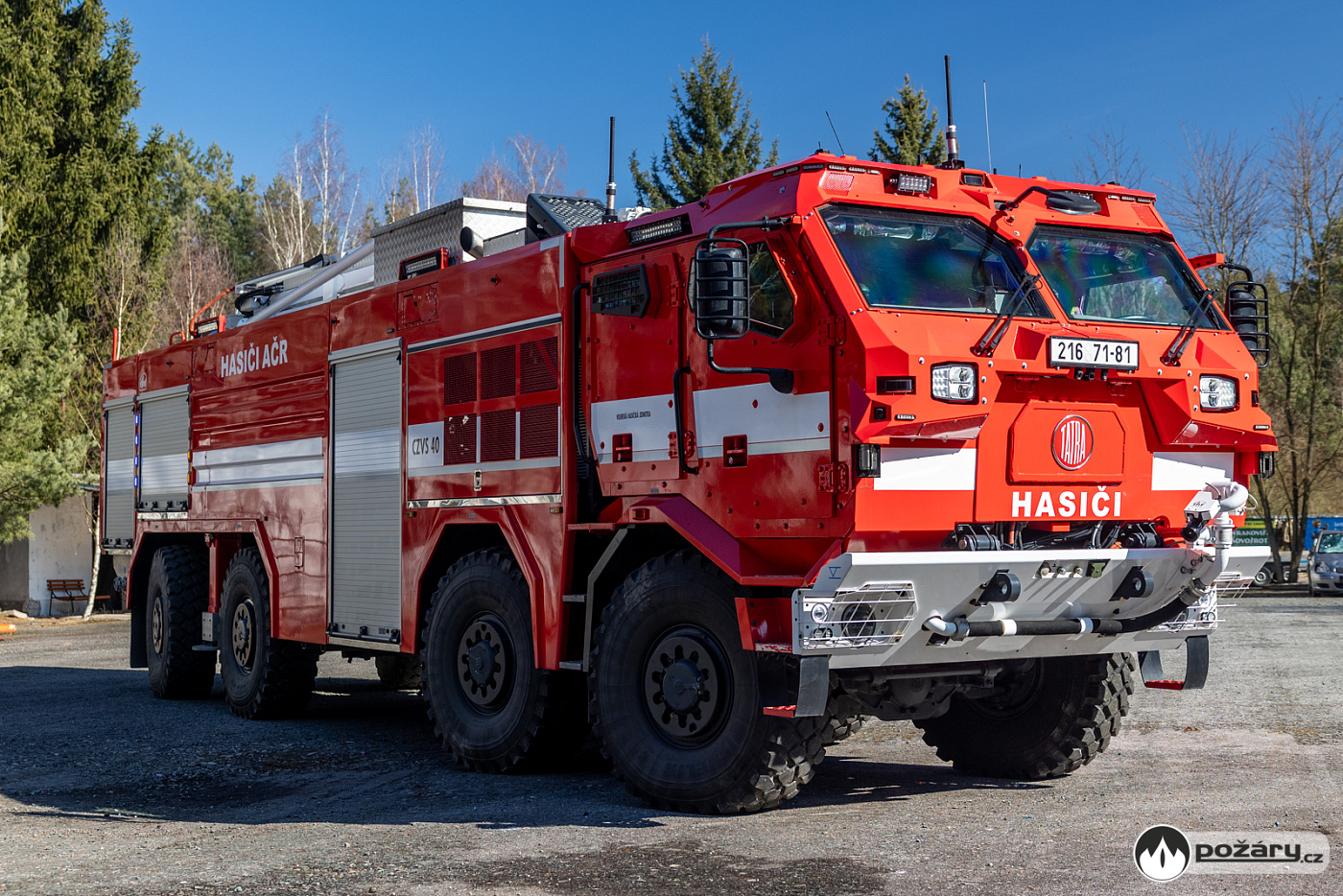

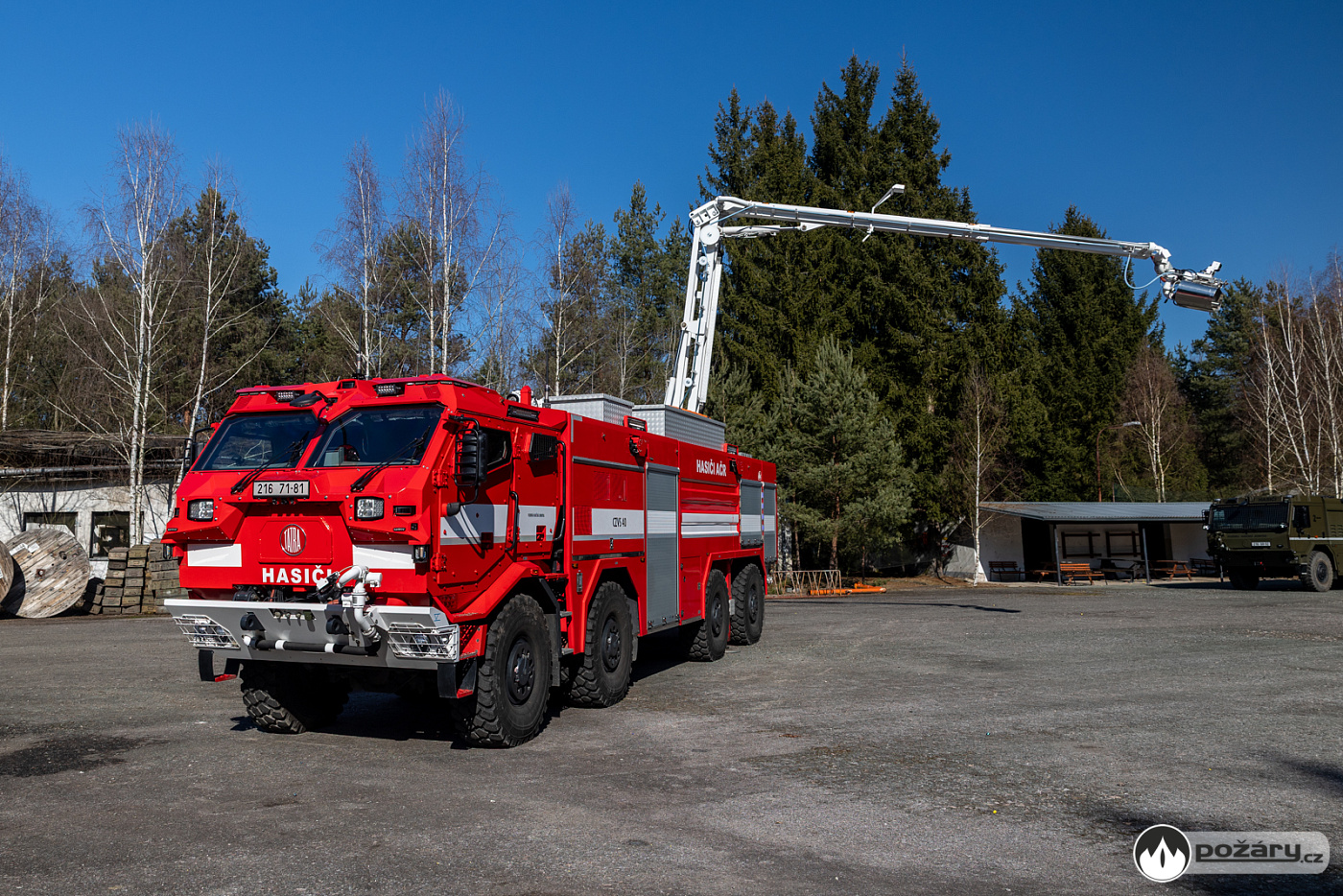

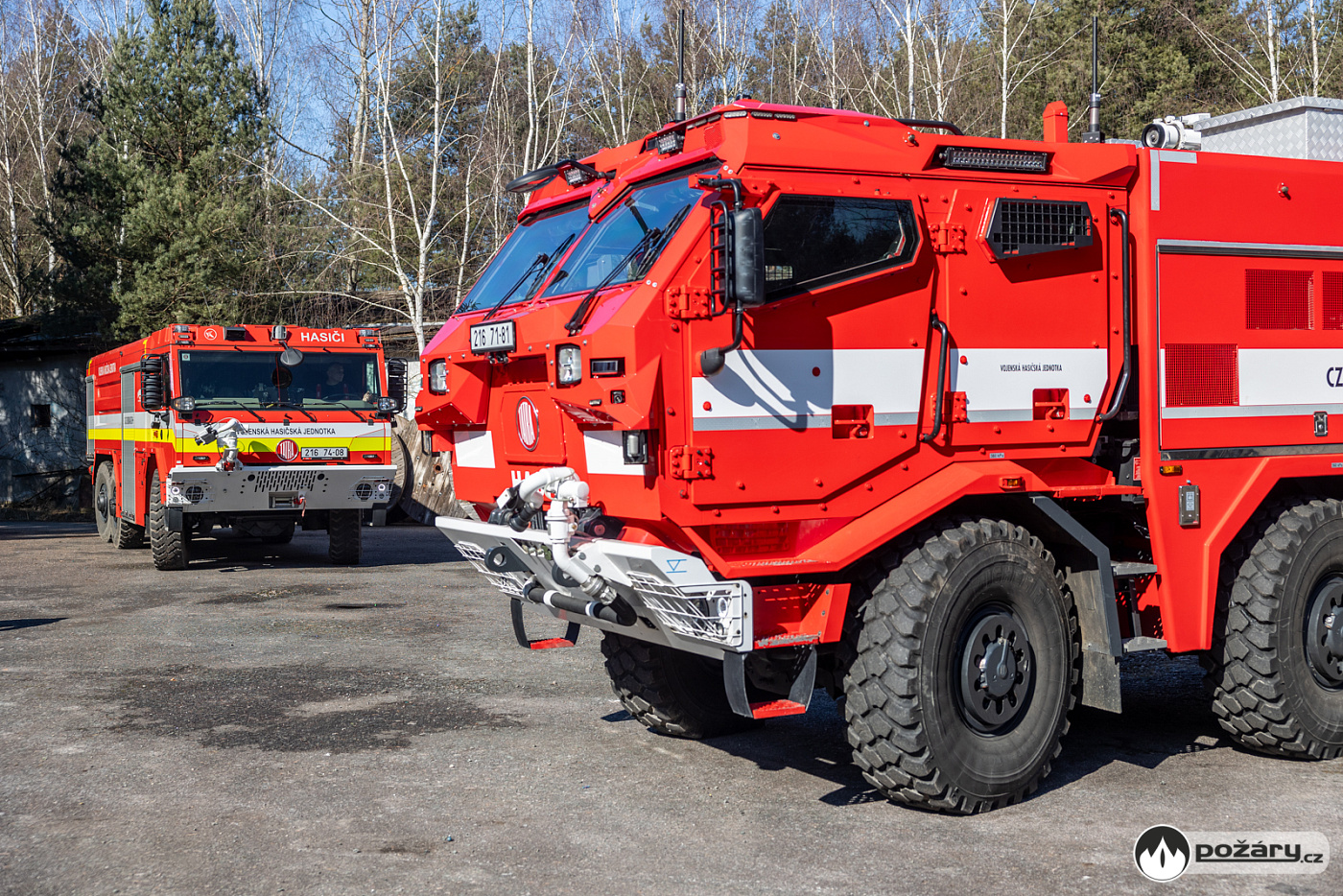

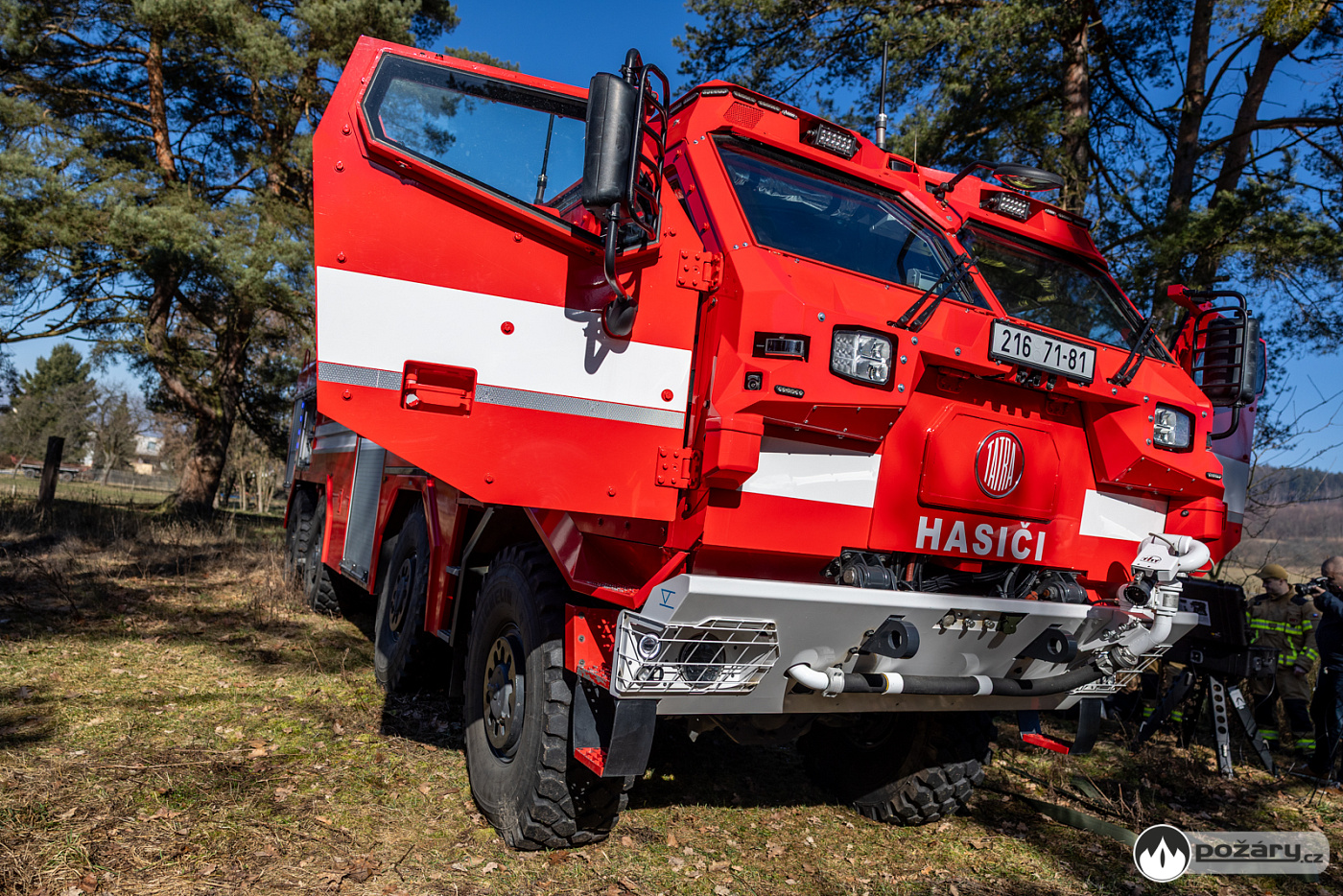

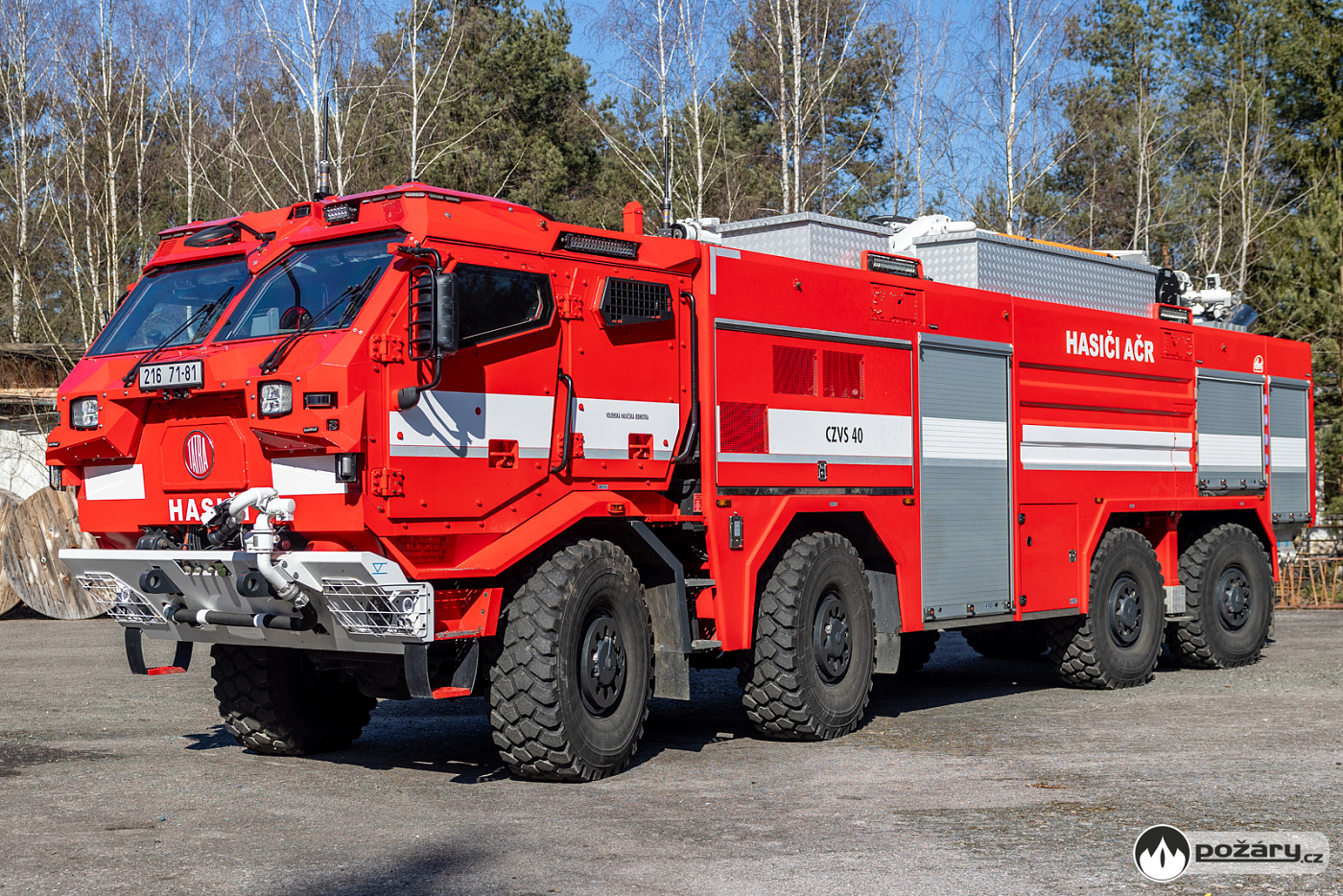

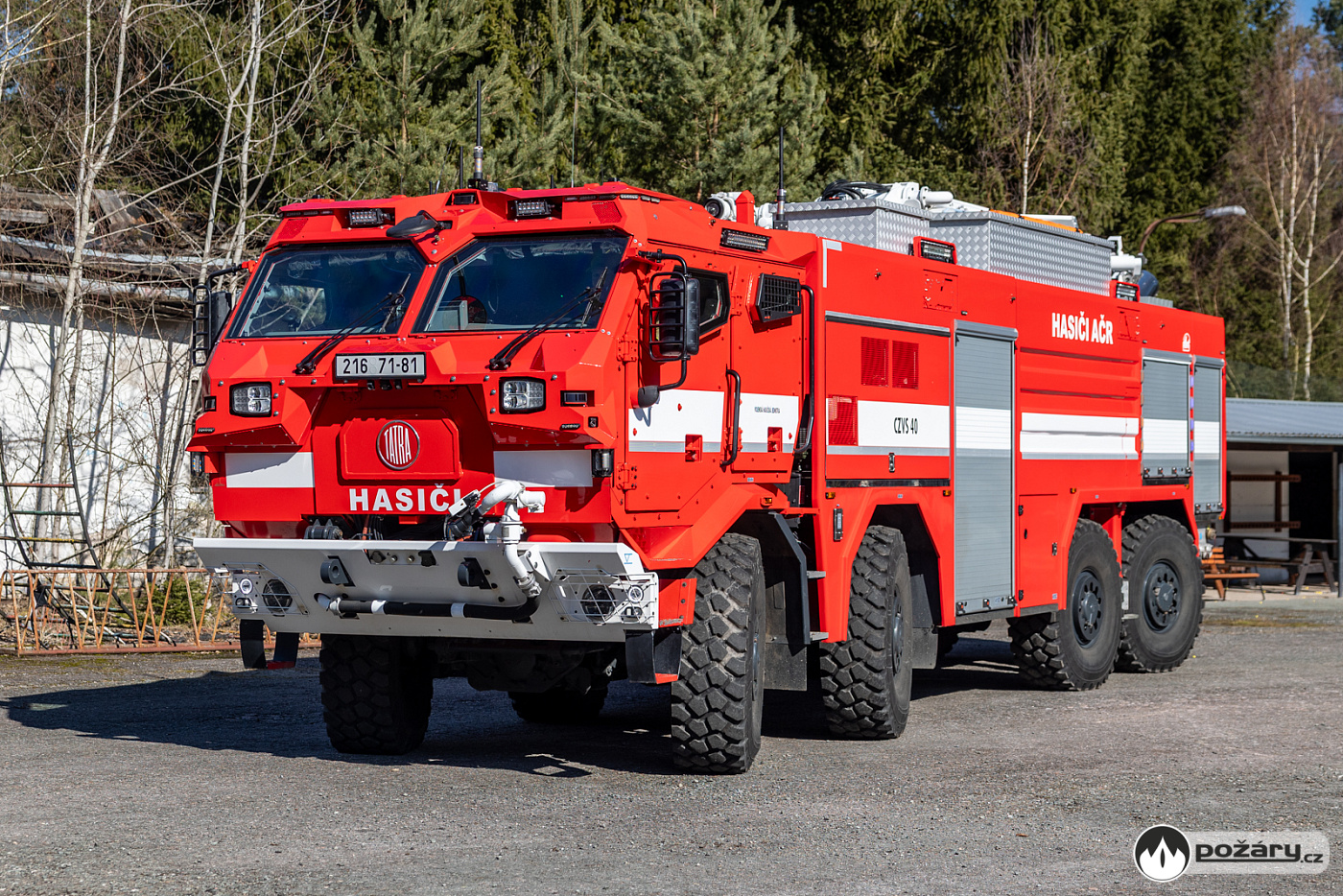

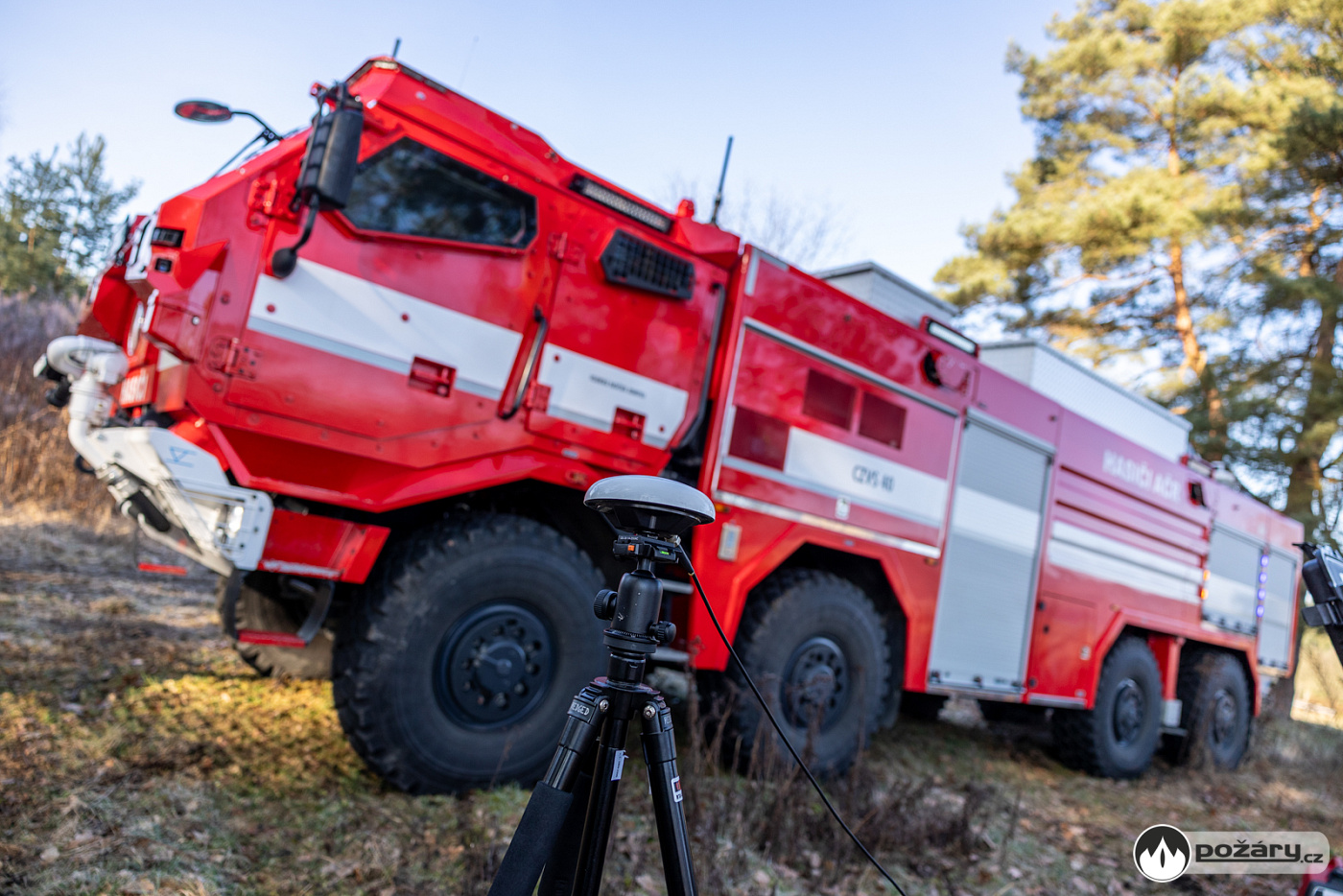

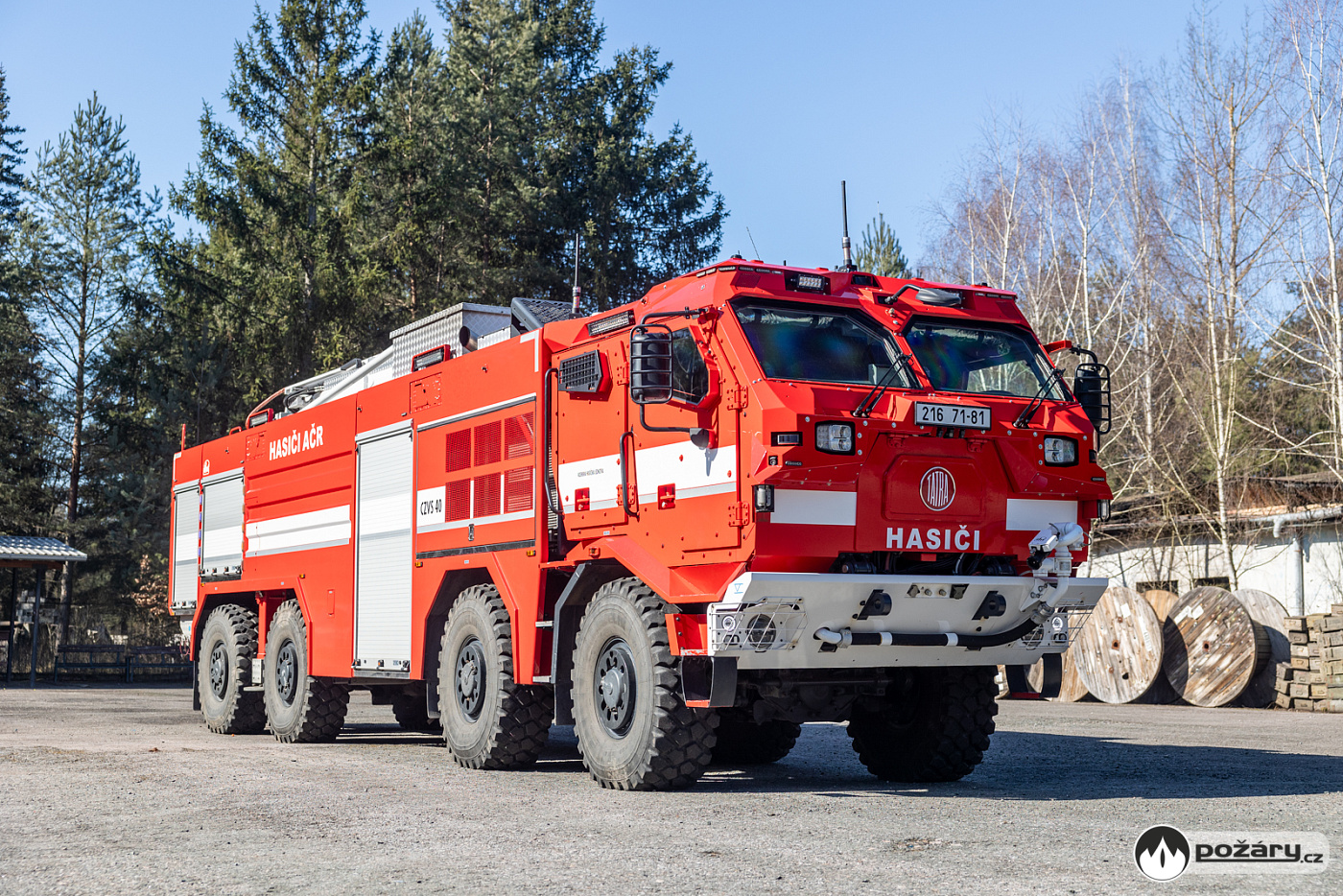

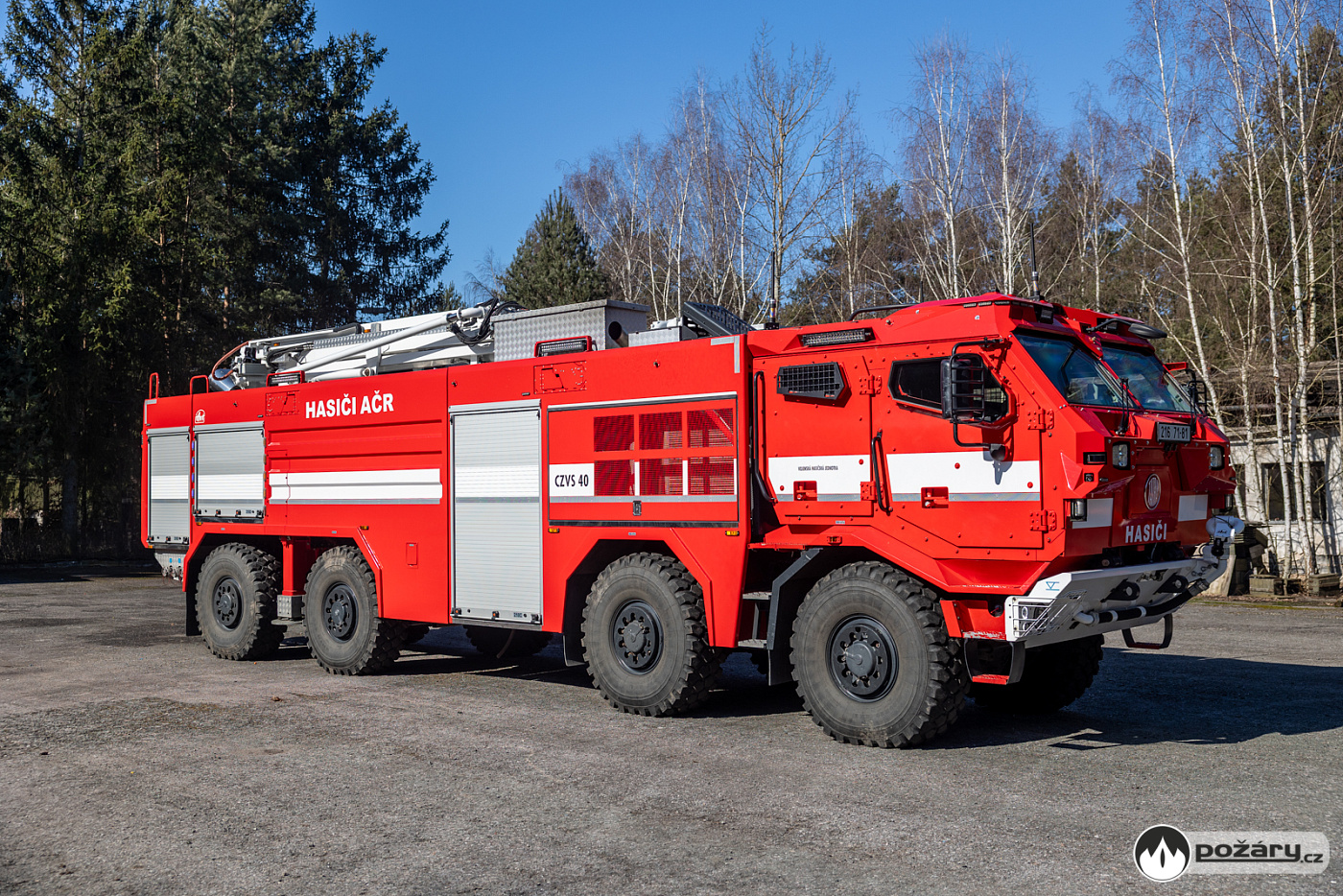

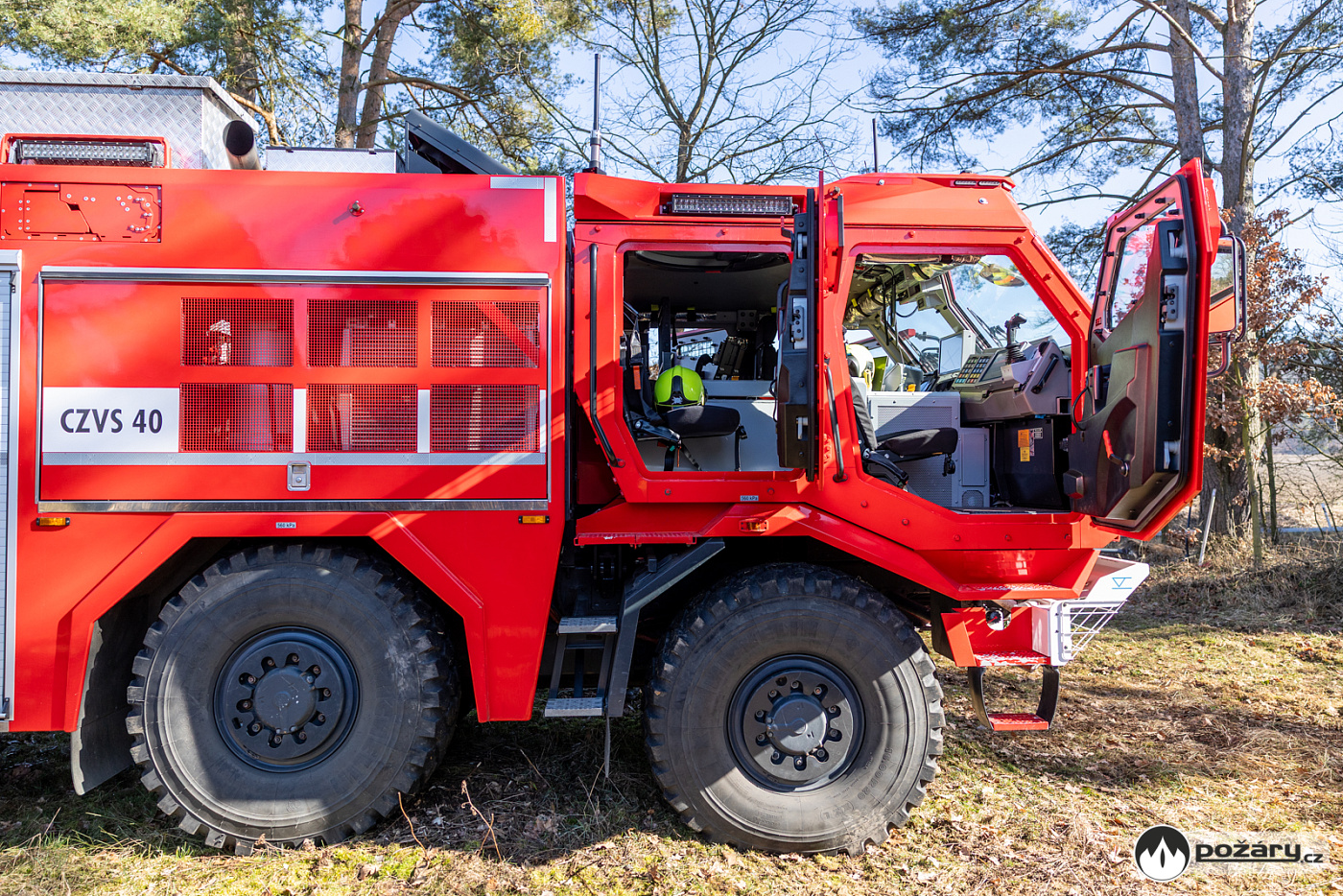

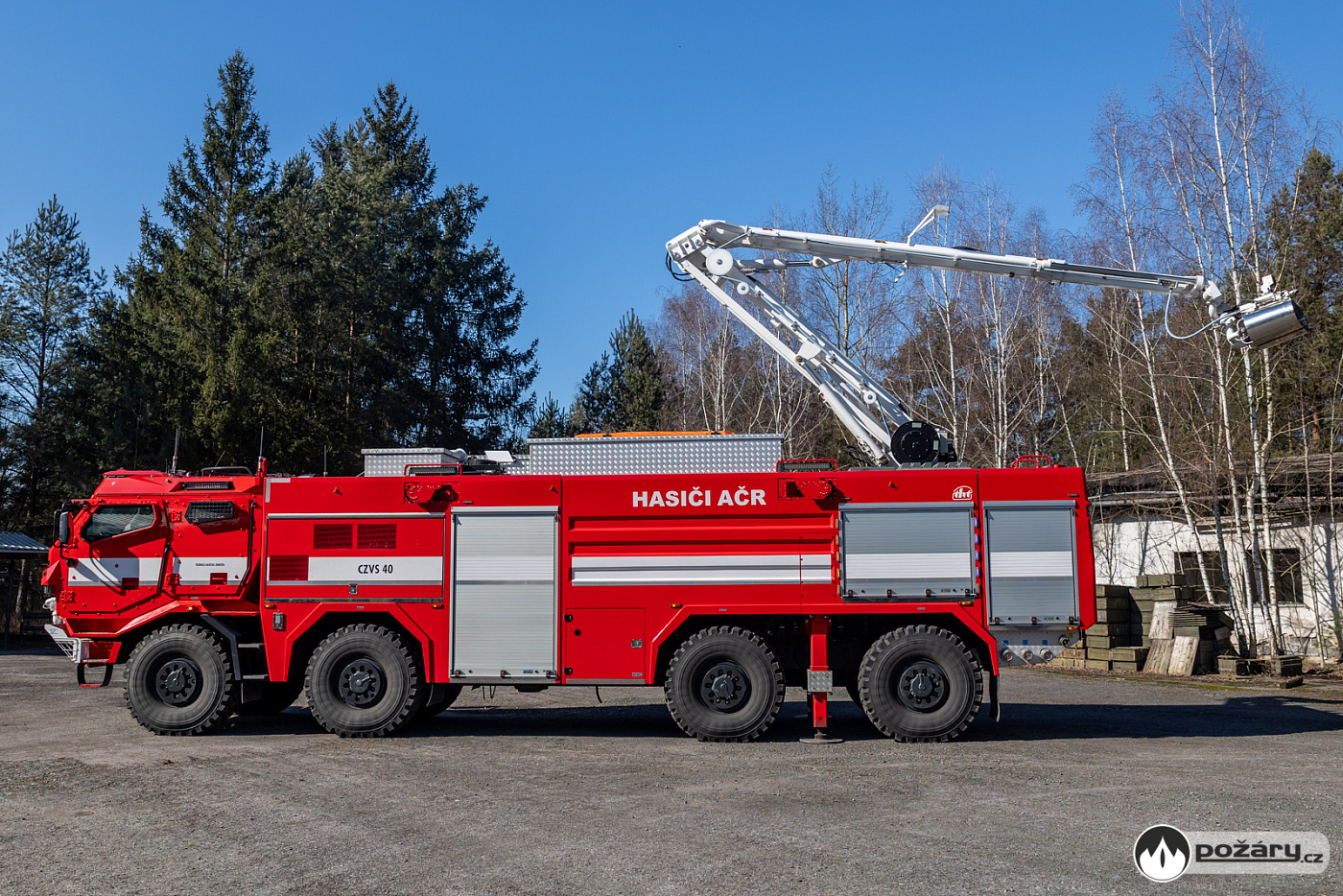

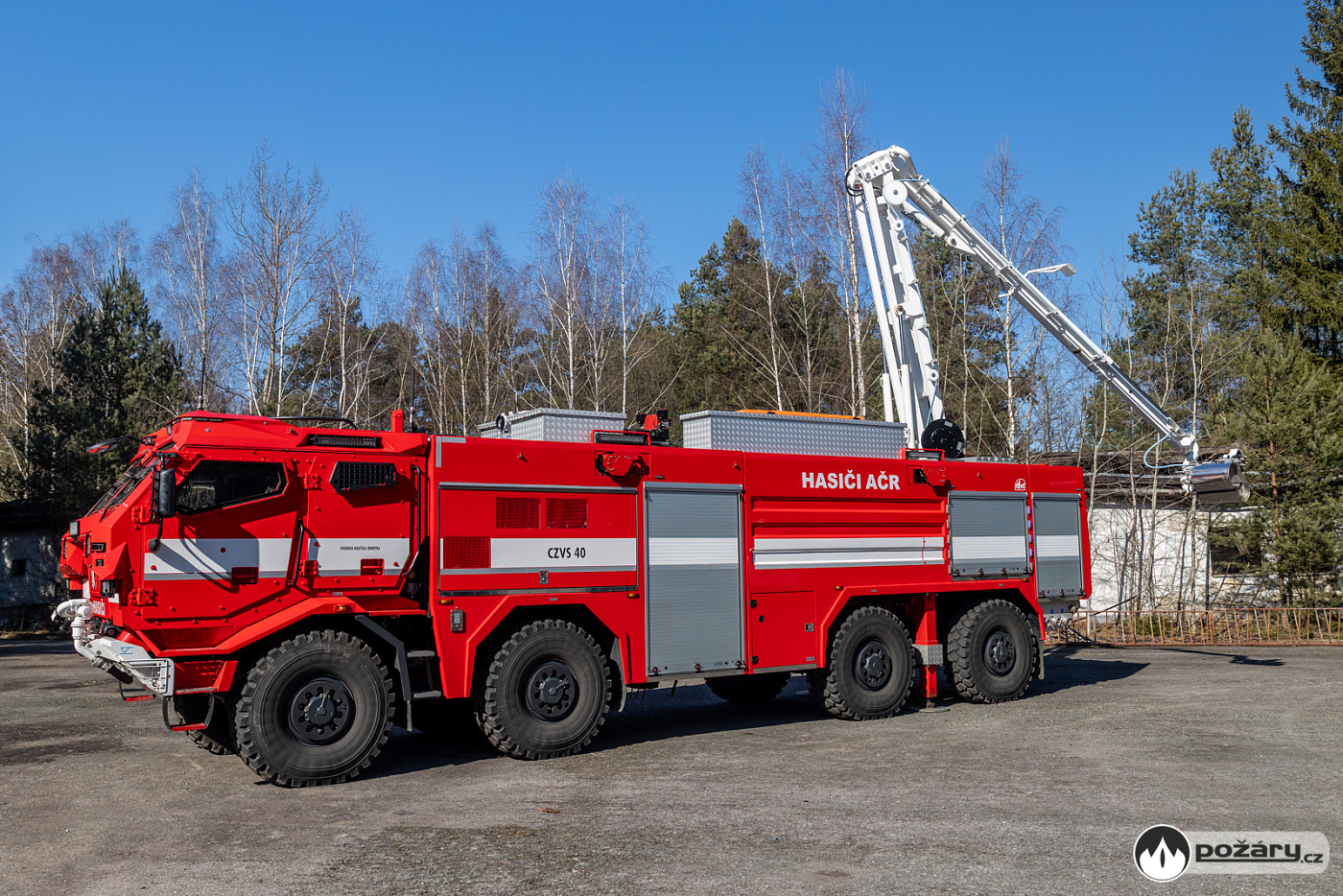

Vyvinut tak byl zcela unikátní zásahový automobil na podvozku Tatra 815–7 8×8 AWS s pancéřovanou čtyřdveřovou kabinou se stupněm ochrany M2a/M2b dle STANAG 4569/AEP-55.

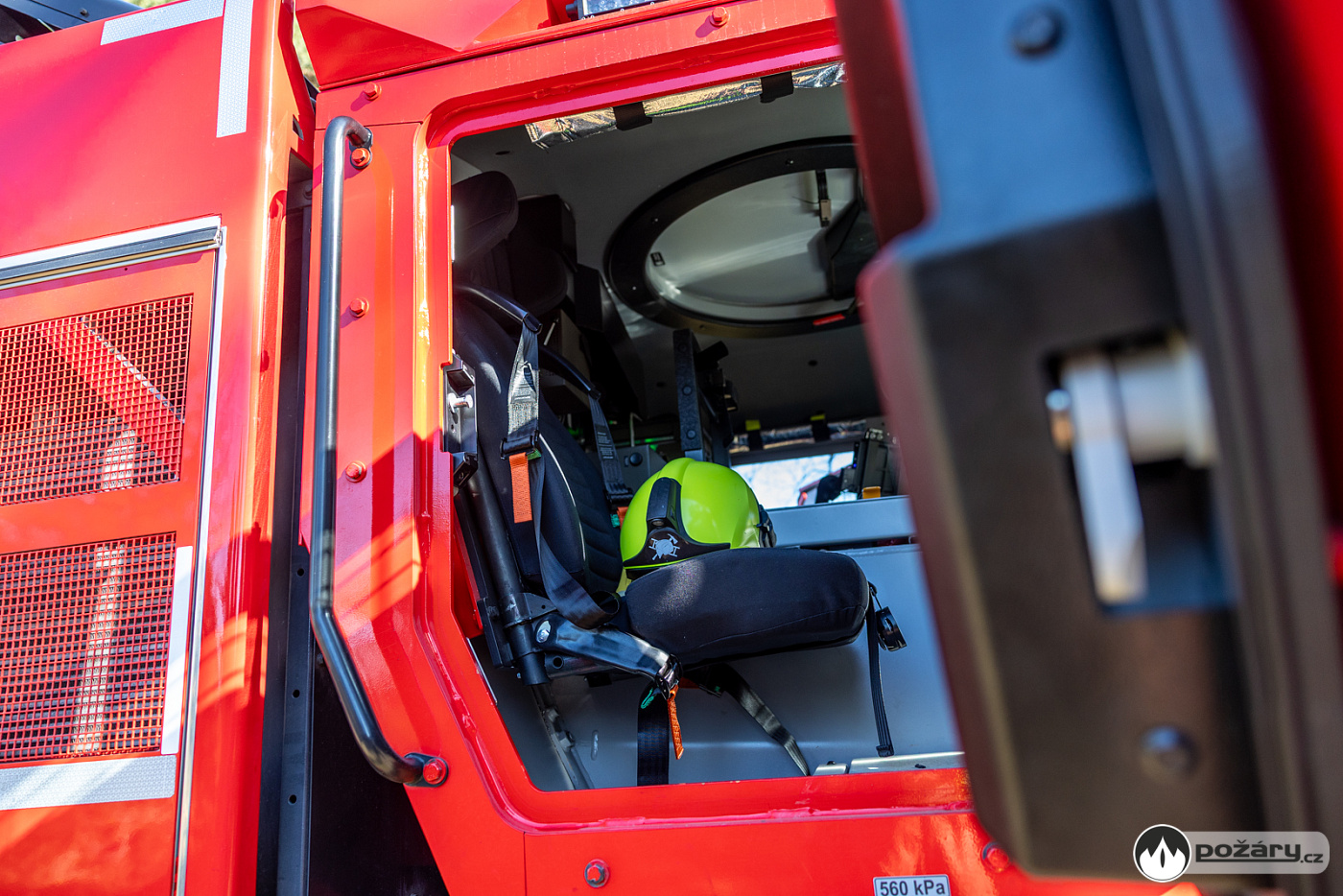

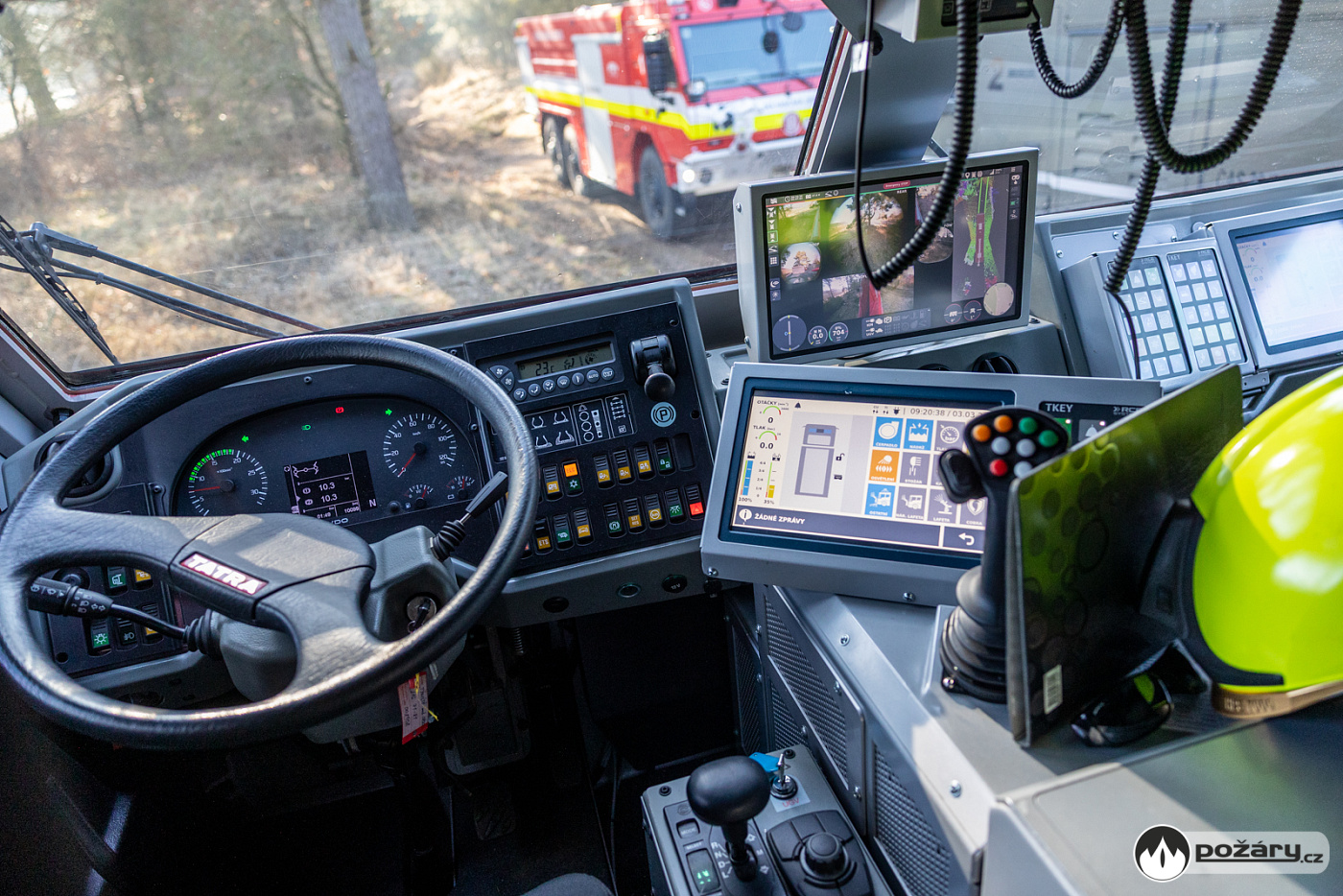

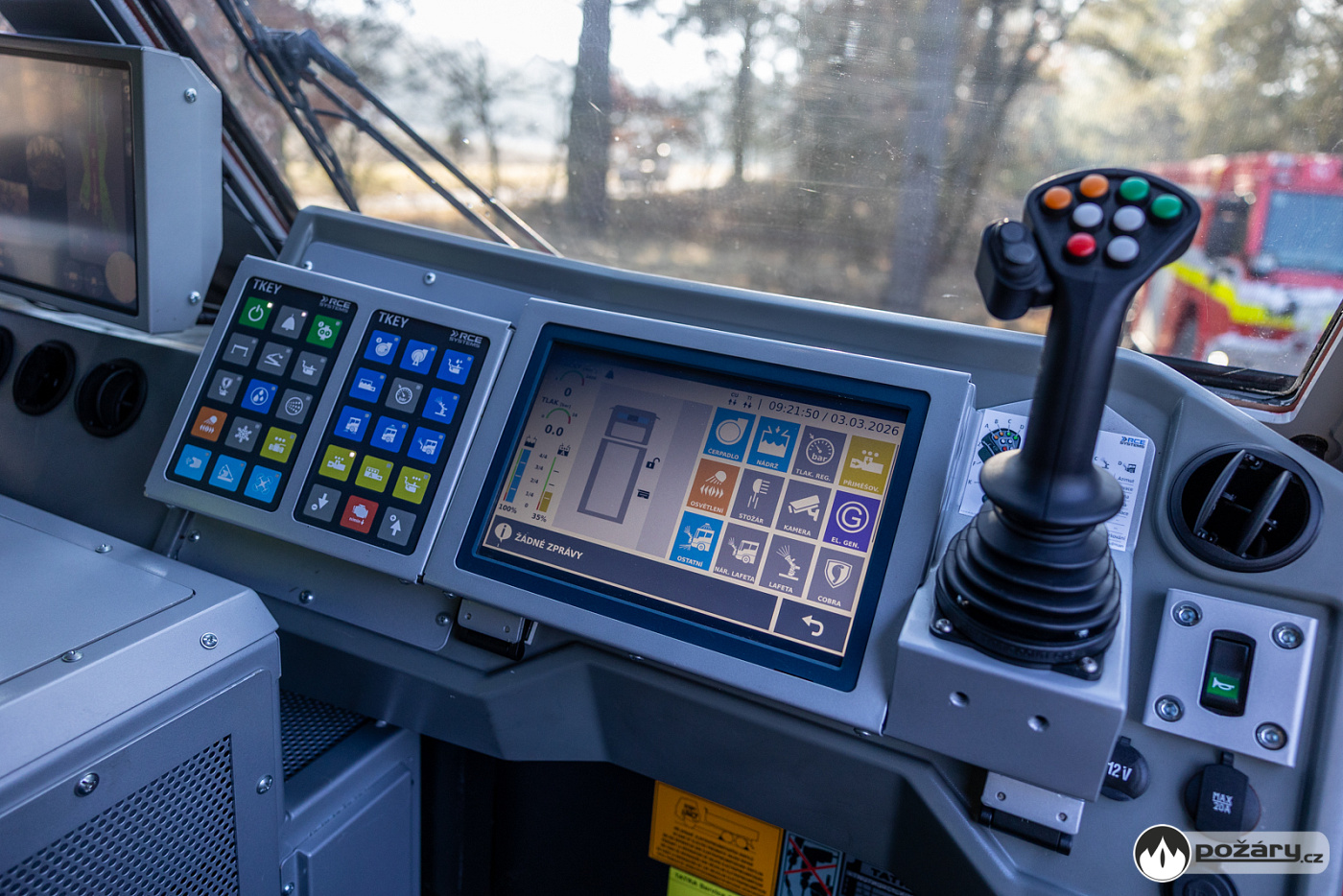

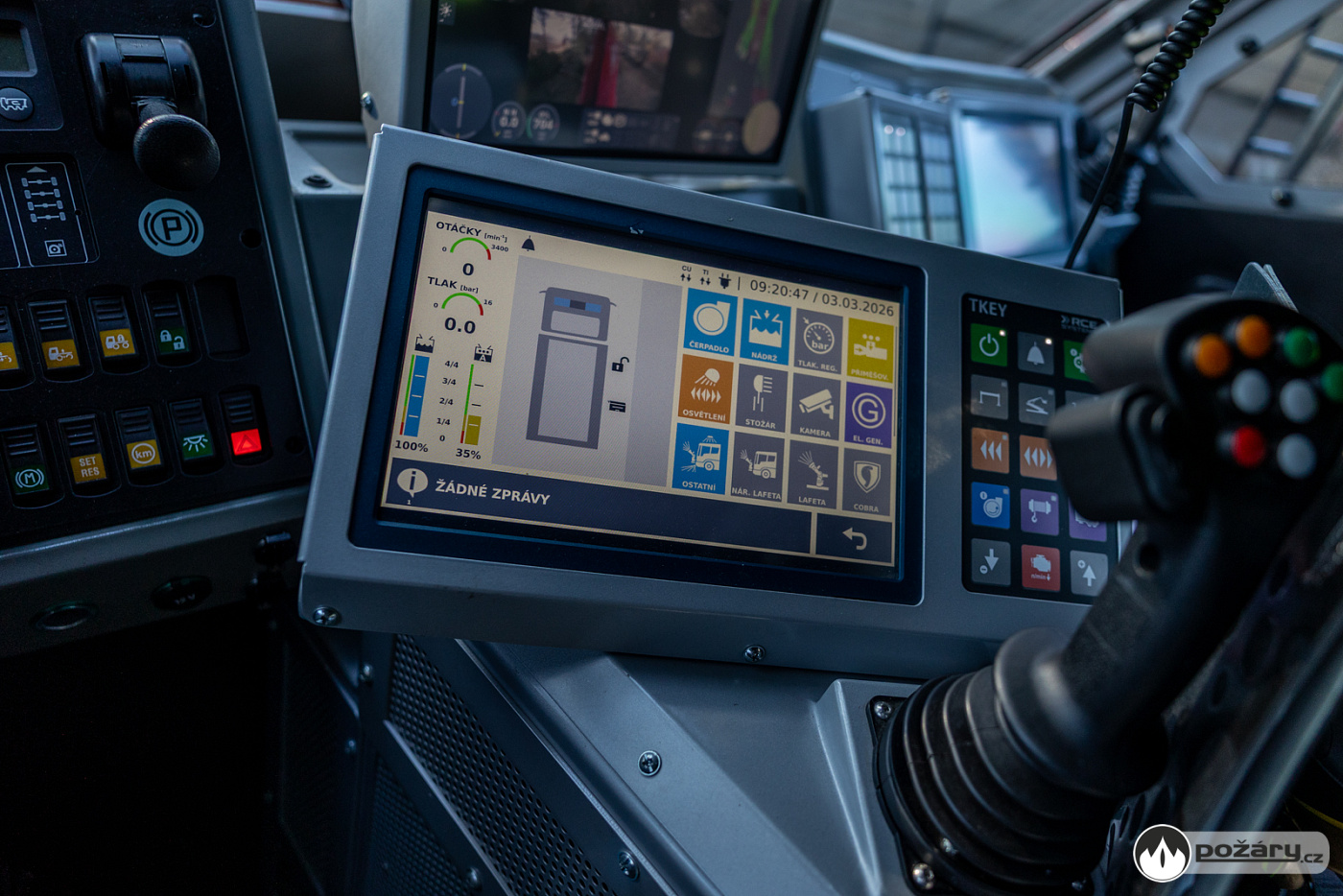

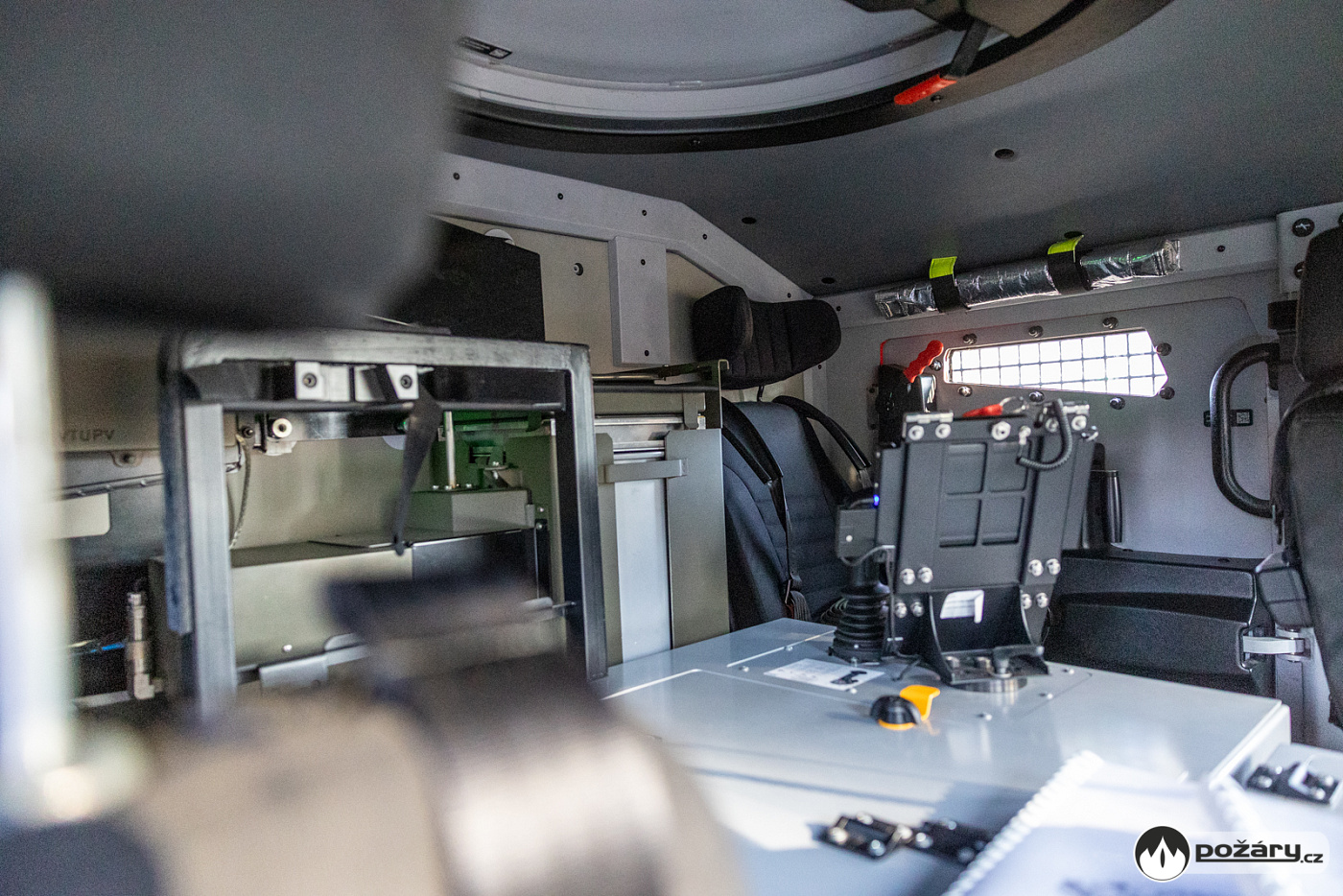

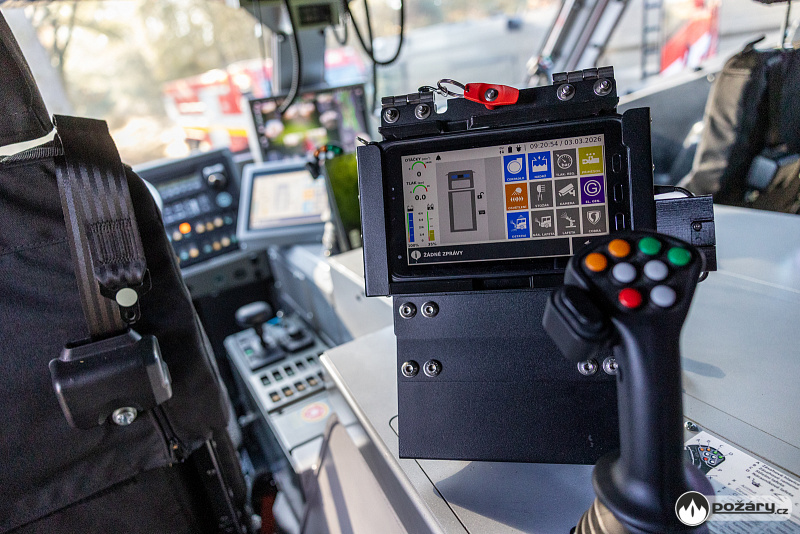

Obsluhu vozidla tvoří minimálně 3 osoby – velitel, řidič a strojník. Ovládání je možné i ve dvou osobách (ovládání funkcí nástavby je zdvojeno na místě strojníka i velitele) dle typu zásahu a požadovaných schopností. Čtvrté místo v kabině osádky je záložní.

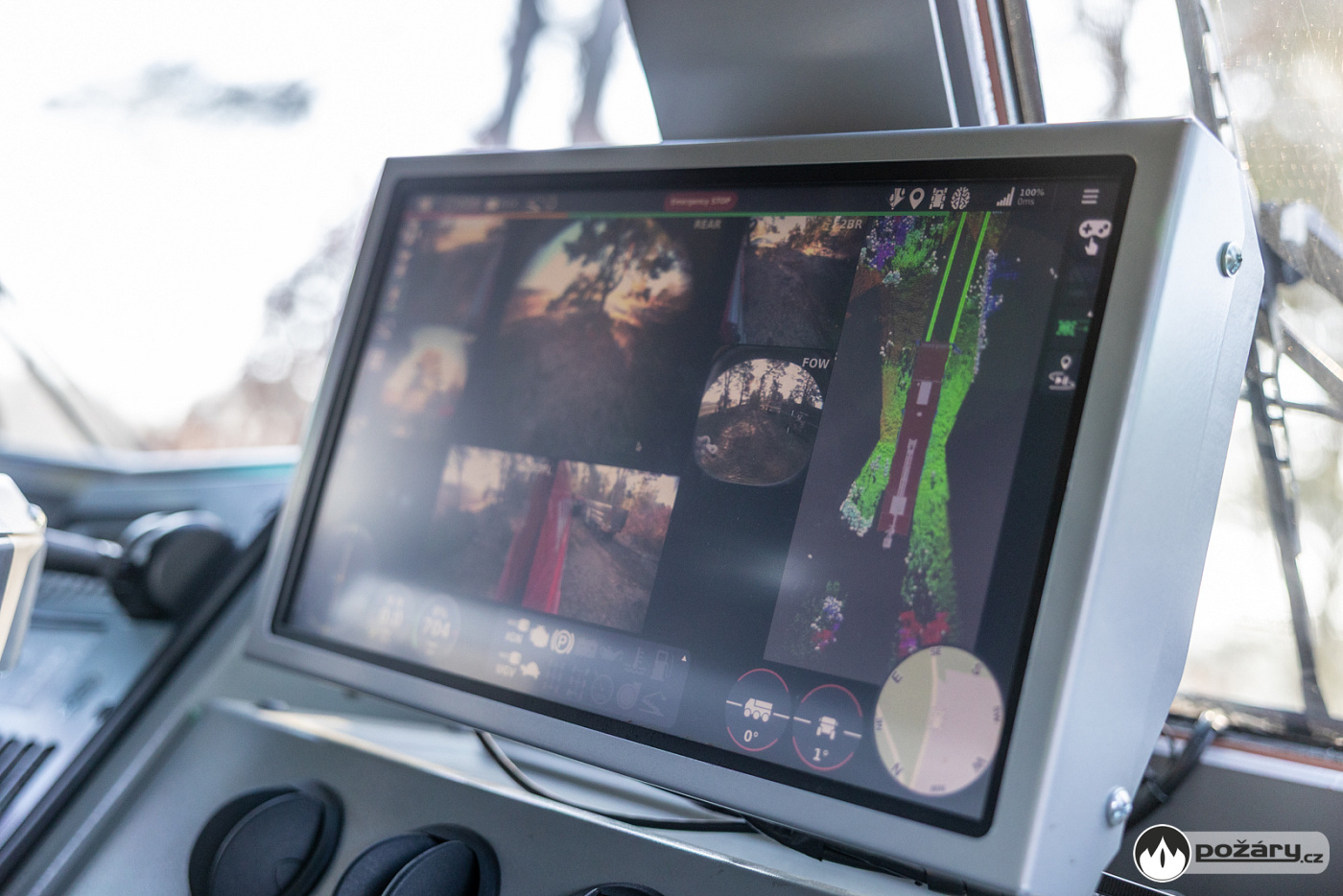

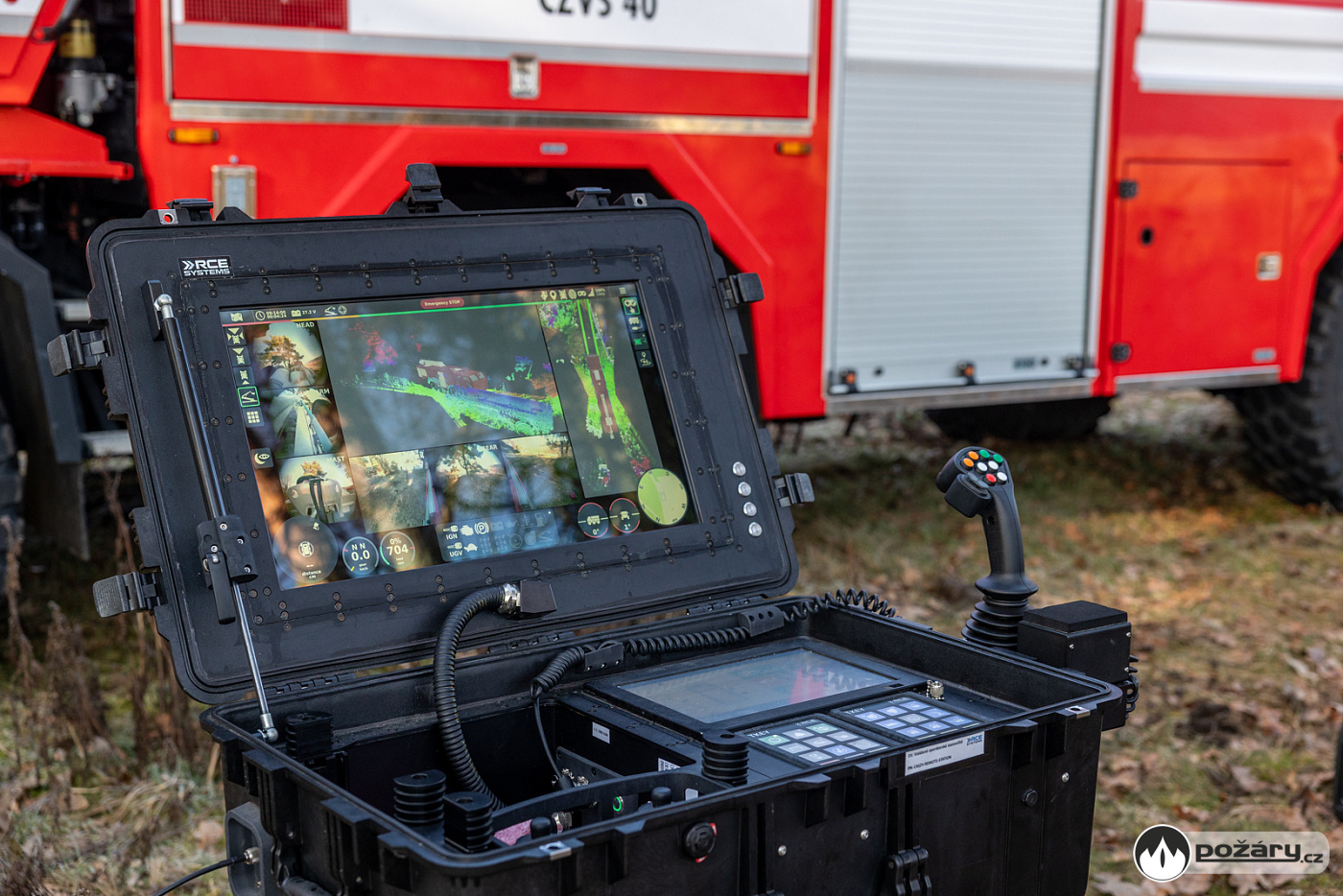

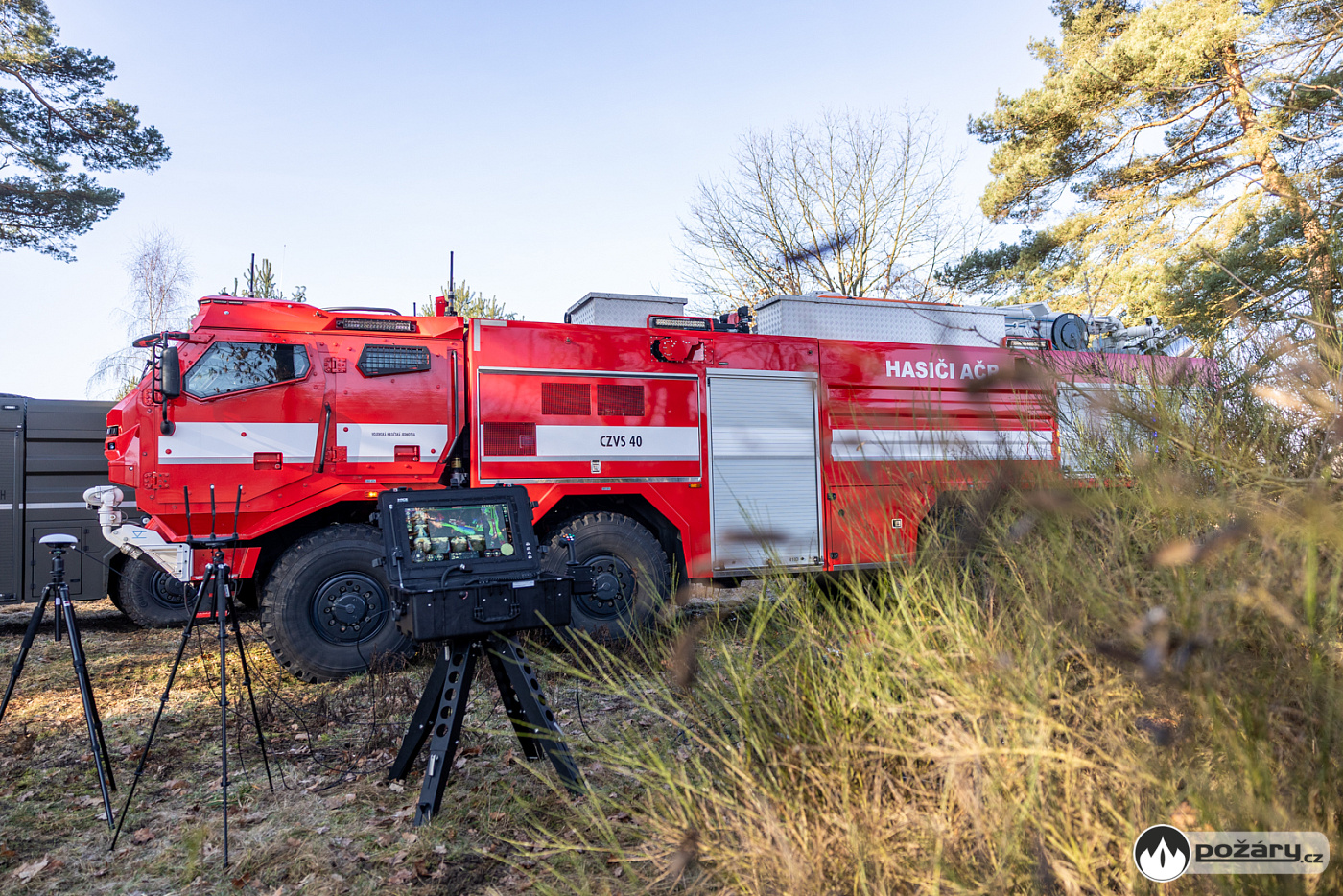

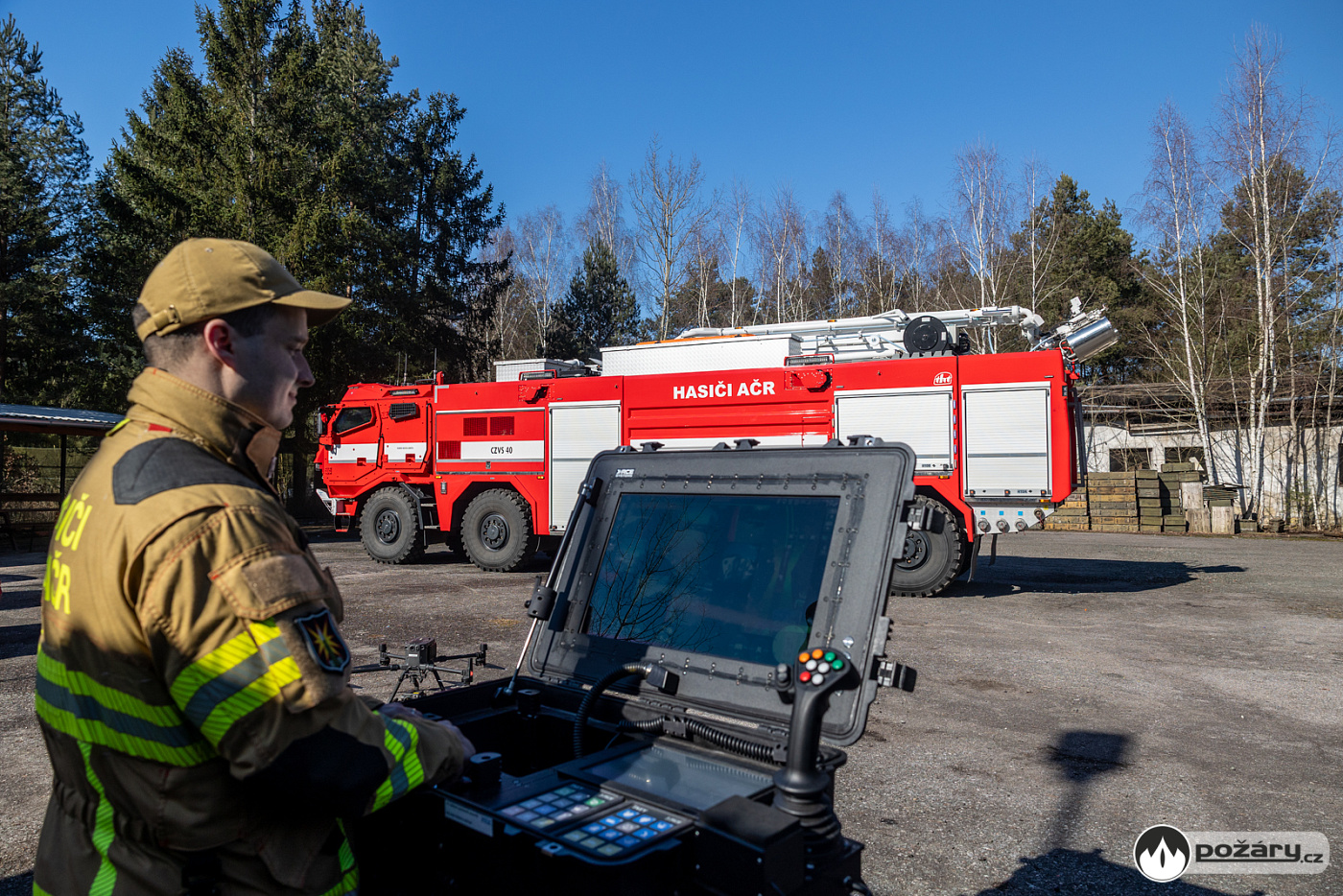

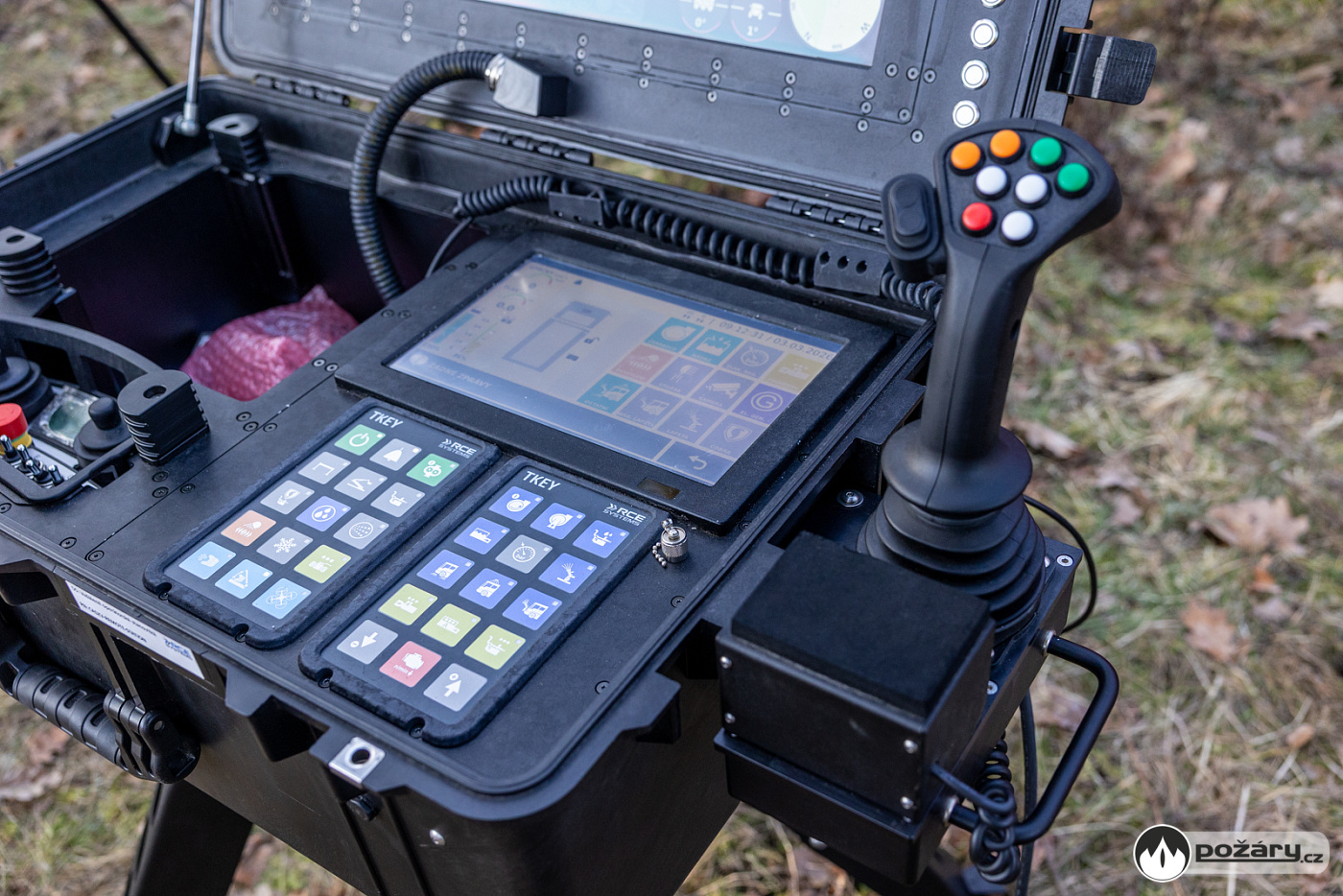

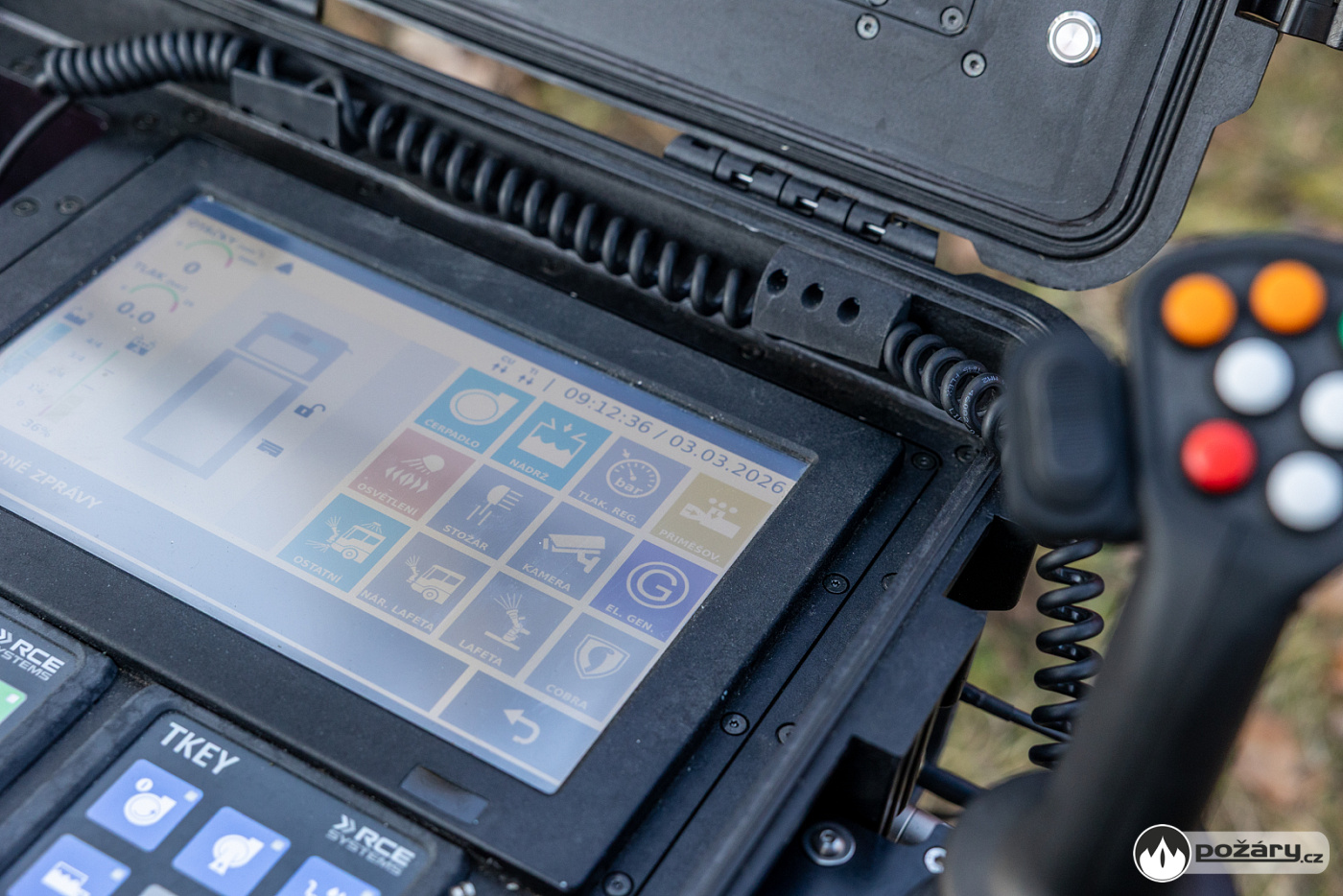

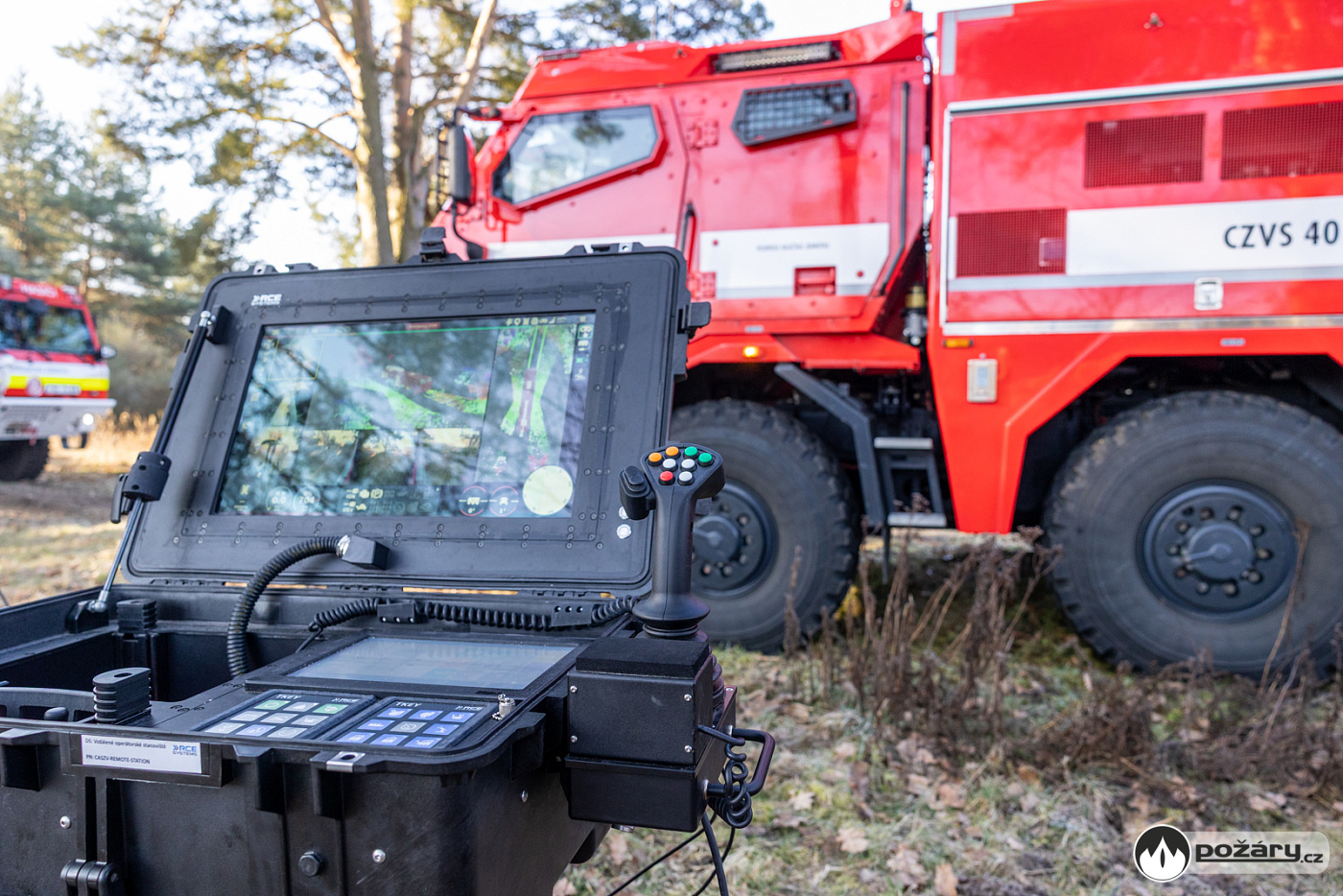

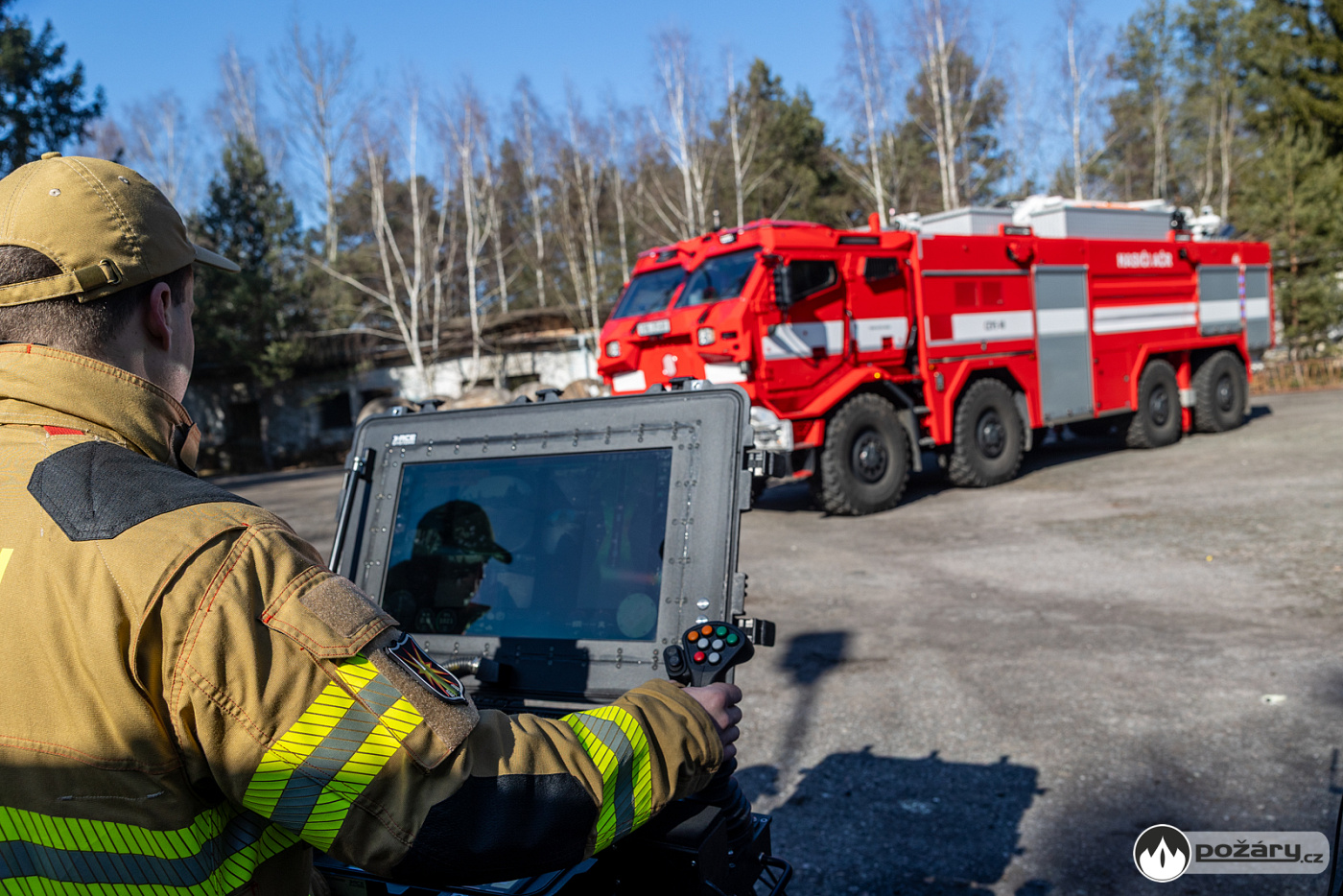

Vozidlo je možné provozovat jako pozemní bezpilotní prostředek (UGV – unmanned ground vehicle) pomocí jednoho operátora vozidla a operátora podpůrného dronu, který monitoruje situaci a dále posiluje přenos datového signálu.

Podvozek

Základ vozidla tvoří podvozek Tatra 815–7 M0RC1.41A 8×8.1R AWS. Obě zadní nápravy se na základě vyhodnocení elektroniky hydraulicky natáčejí až do rychlosti 30 km/h. Systém lze deaktivovat z místa řidiče.

Tatra je osazena vodou chlazeným řadovým šestiválcem Cummins ISM500 o výkonu 373 kW při 1 800 otáčkách za minutu a automatickou převodovkou Allison 4500 s hydrody­namickým měničem.

Maximální přípustná hmotnost CZVS je 42 000 kg, provozní hmotnost včetně osádky činí 41 926 kg.

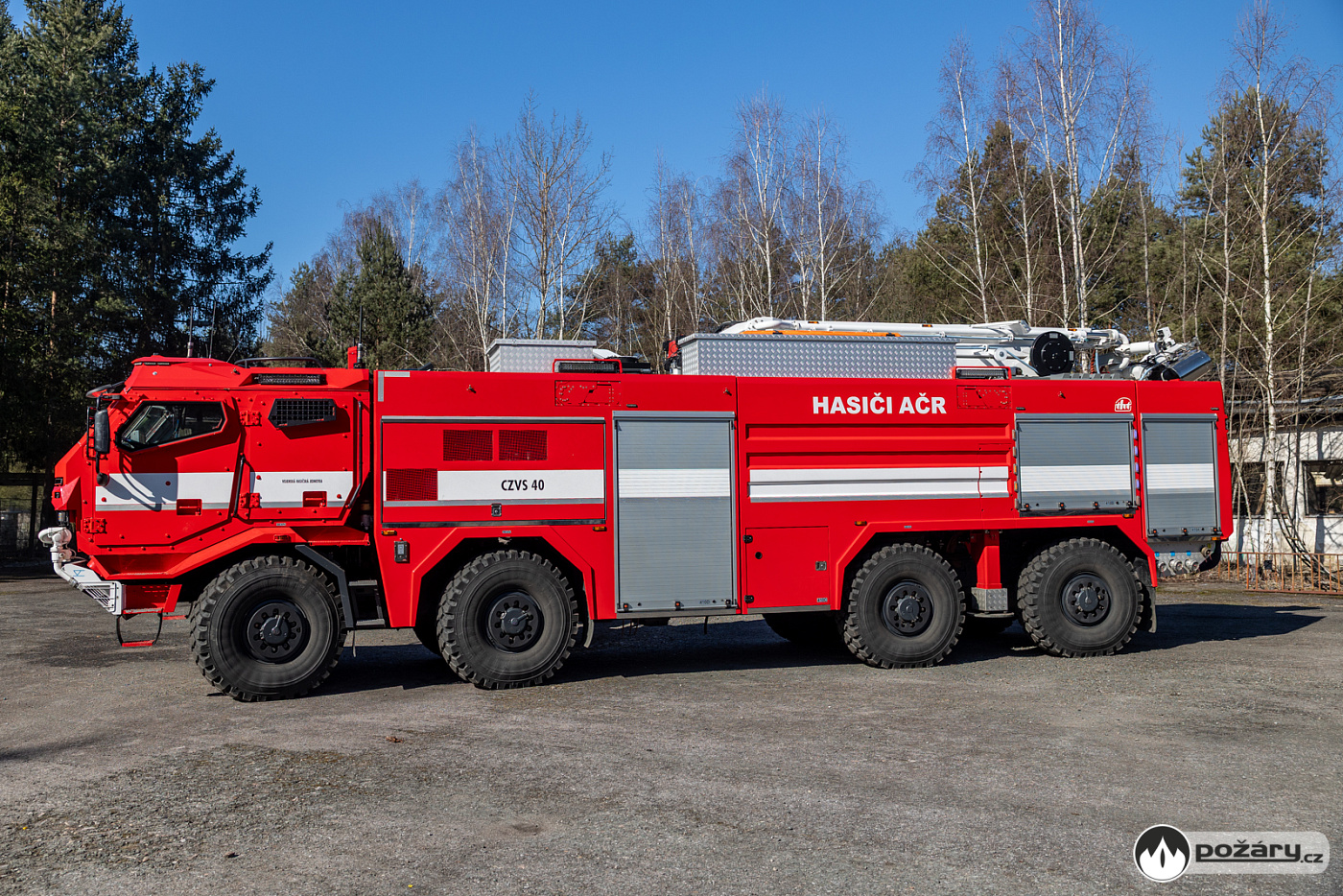

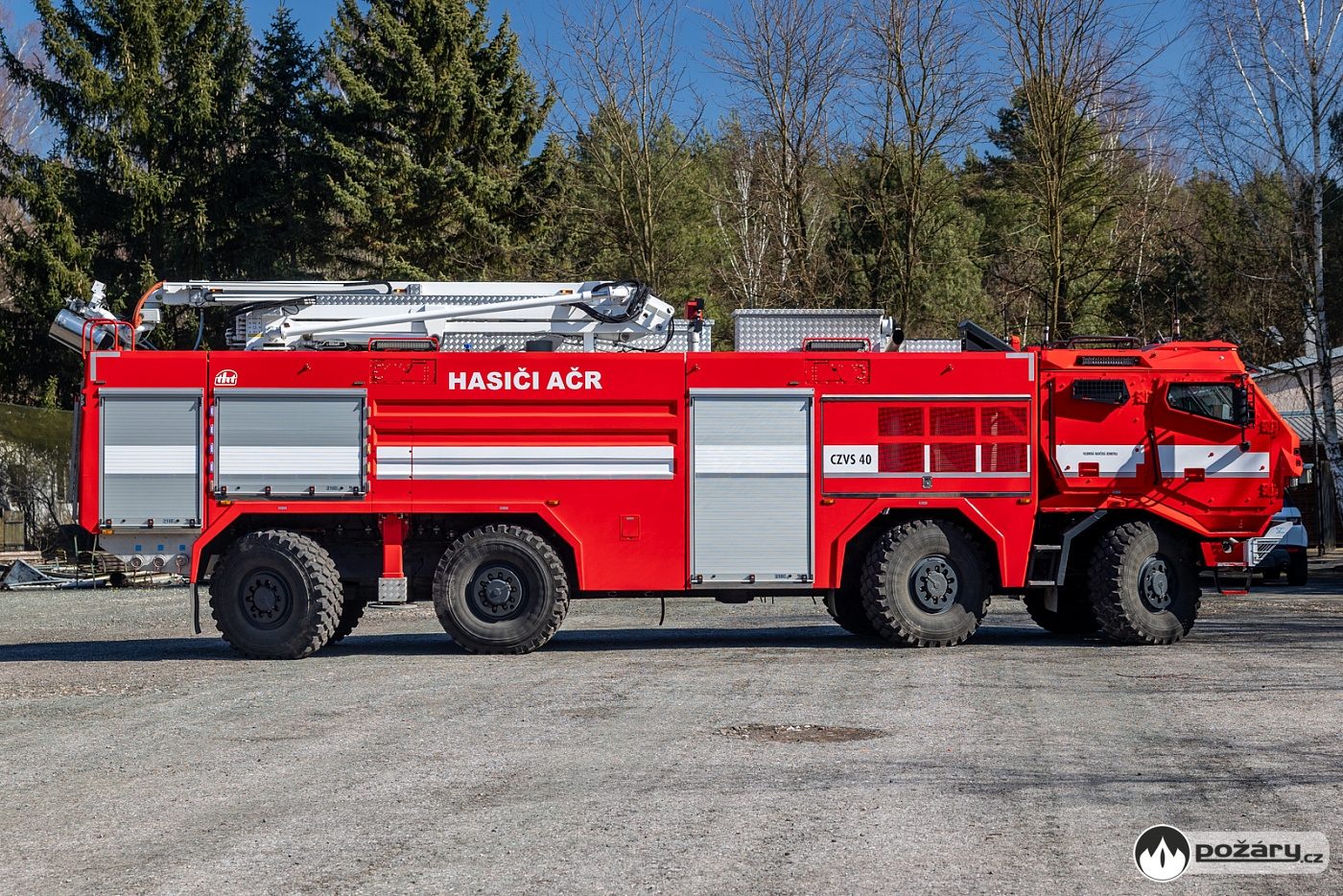

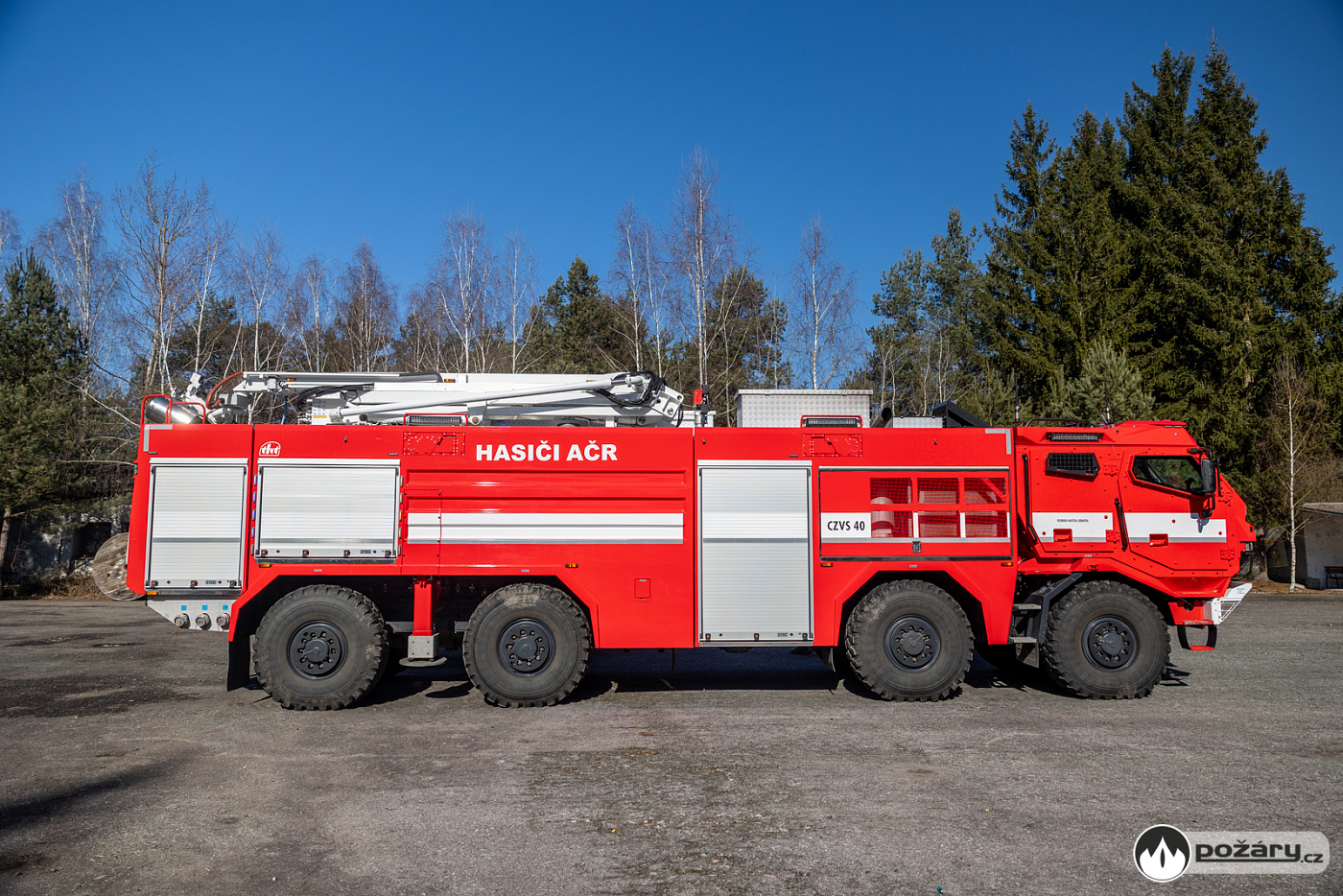

Vozidlo je dlouhé 13 050 mm, široké 2 550 mm a vysoké 3 700 mm. Světlá výška nástavby je 650 mm, nájezdový/přecho­dový/odjezdový úhel dosahuje hodnot 35 °/31 °/35 °. Boční náklon pak 25 °.

Maximální rychlost je vzhledem k použití run-flat pneumatik omezena na 90 km/h, v bezpilotním módu je to 6 km/h. Run-flat pneumatiky zvládnou prázdné ujet až 100 km, vozidlu nicméně nechybí ani centrální huštění.

Vůz disponuje komplexním systémem ochrany proti sálavému teplu a mechanickému poškození:

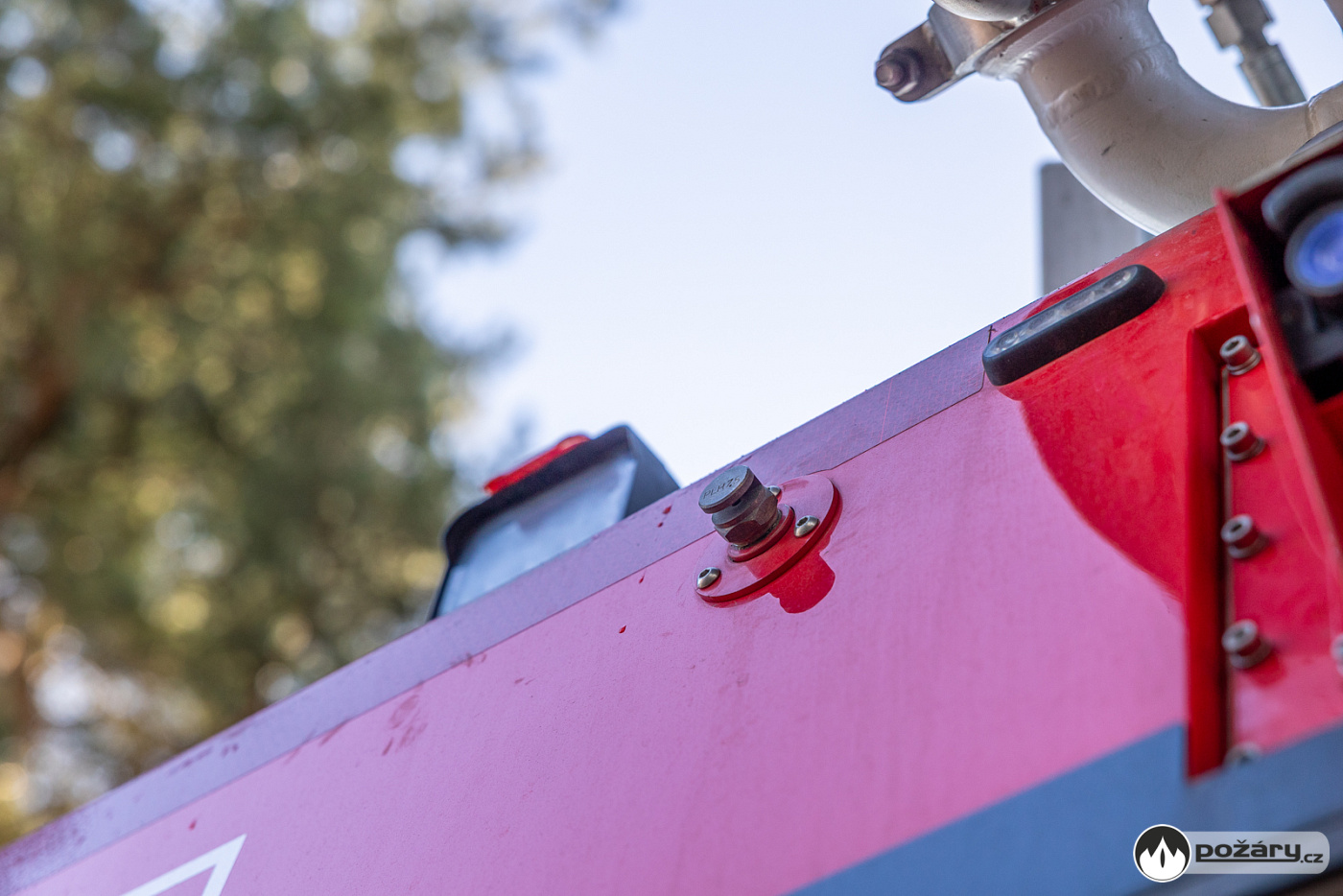

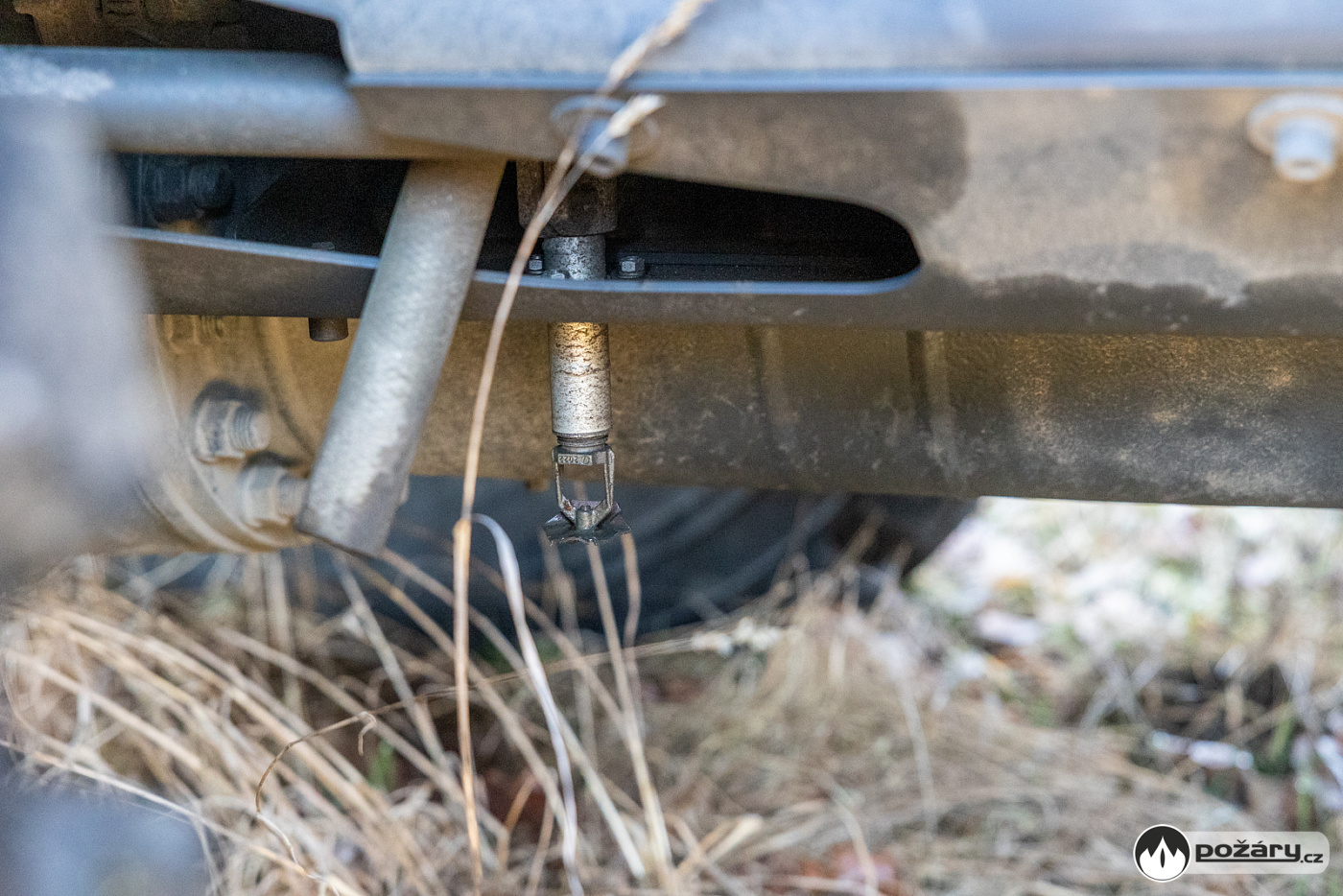

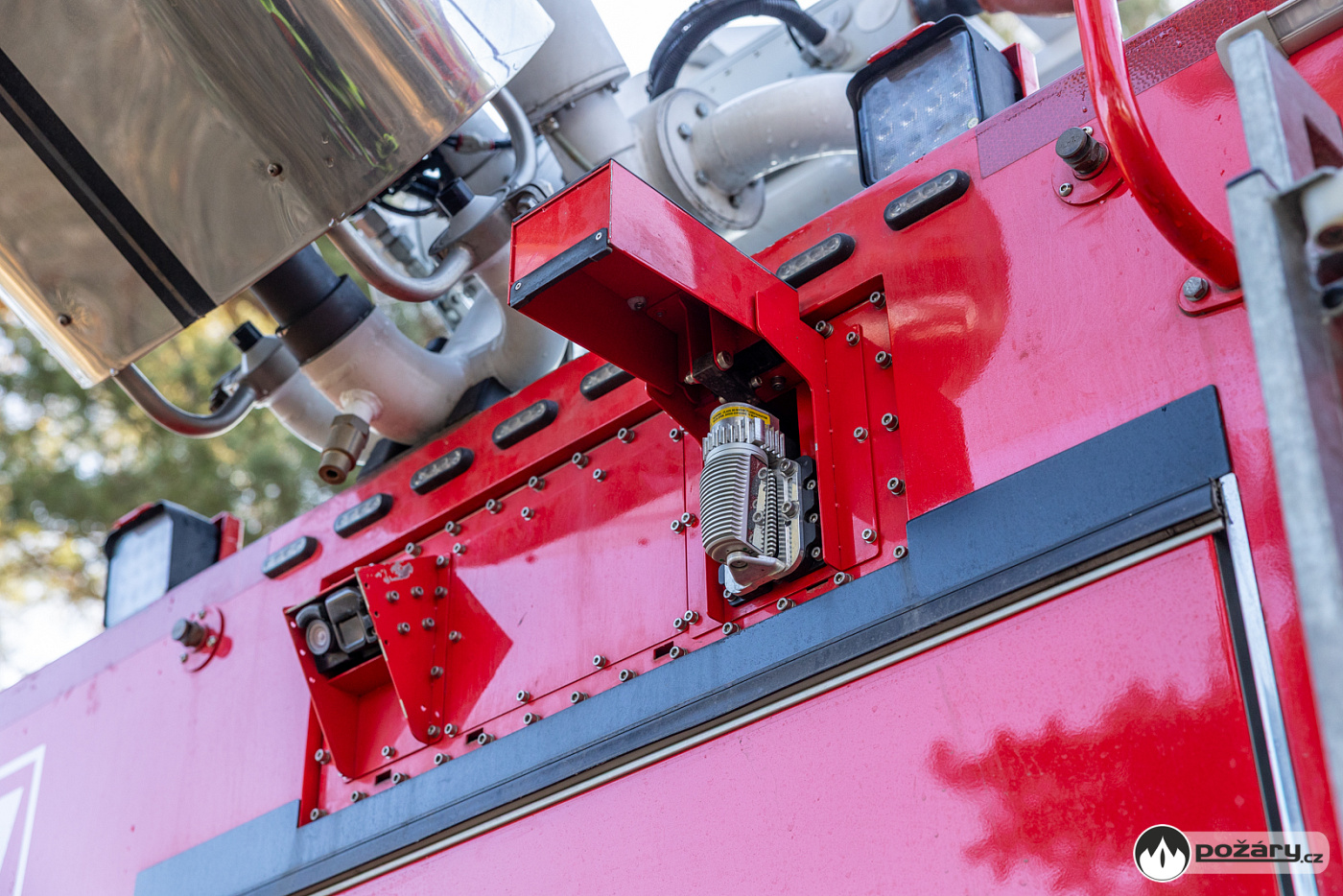

• Aktivní ochrana: Soustava 4+4 ochranných trysek skrápí kabinu a podvozek vozidla.
• Pasivní ochrana: Podvozkové části jsou chráněny tepelnými a mechanickými návleky SHIELDTEK.

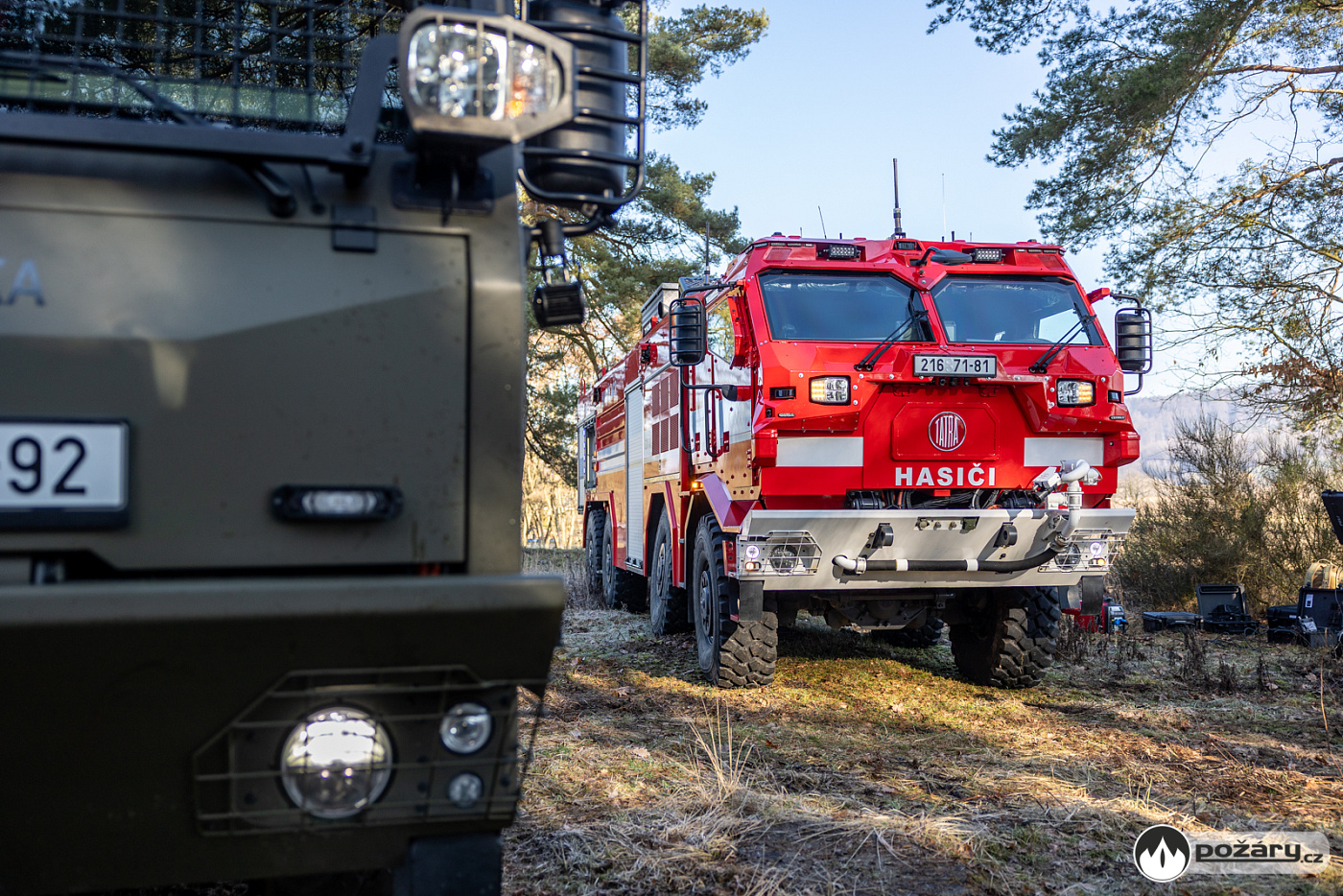

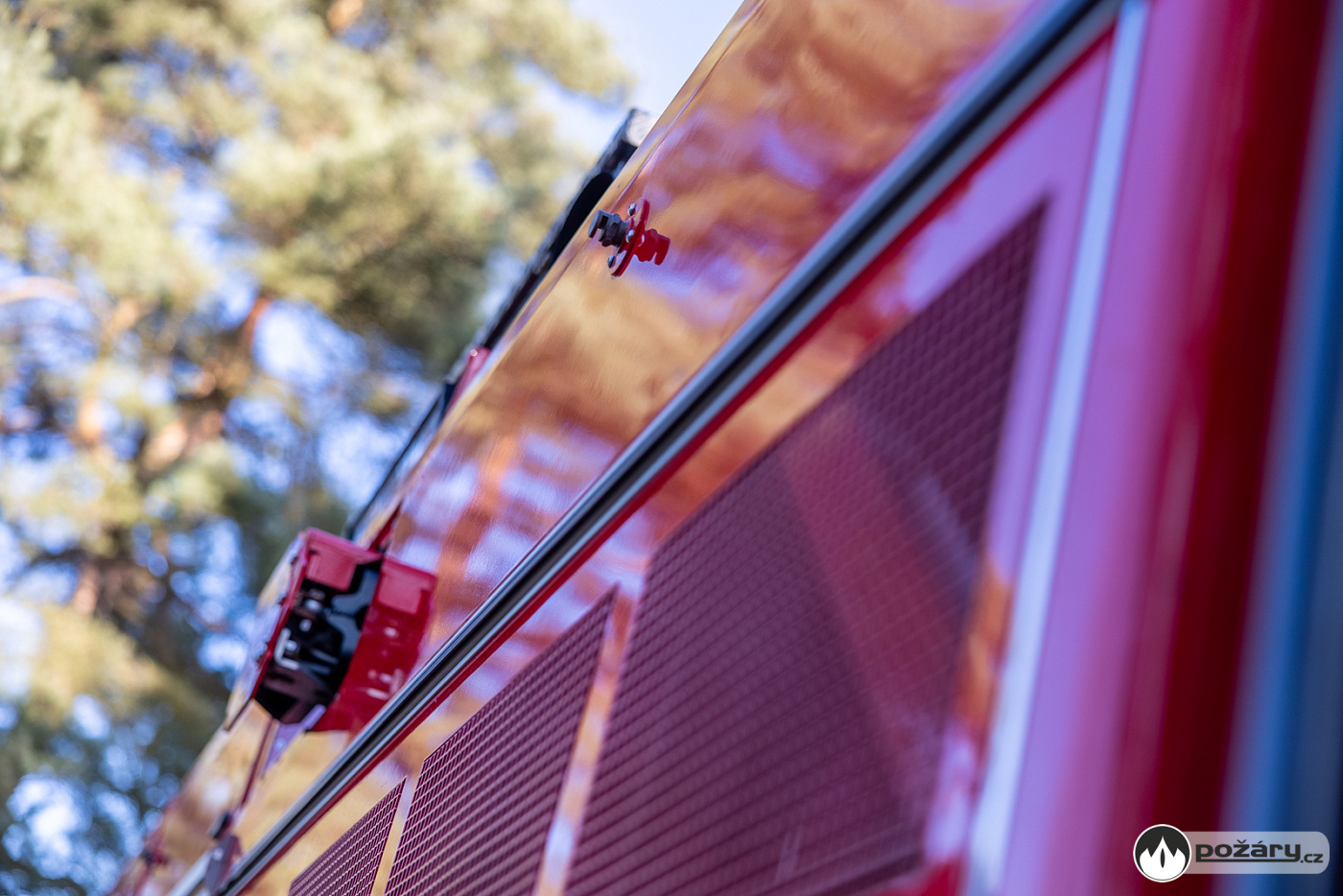

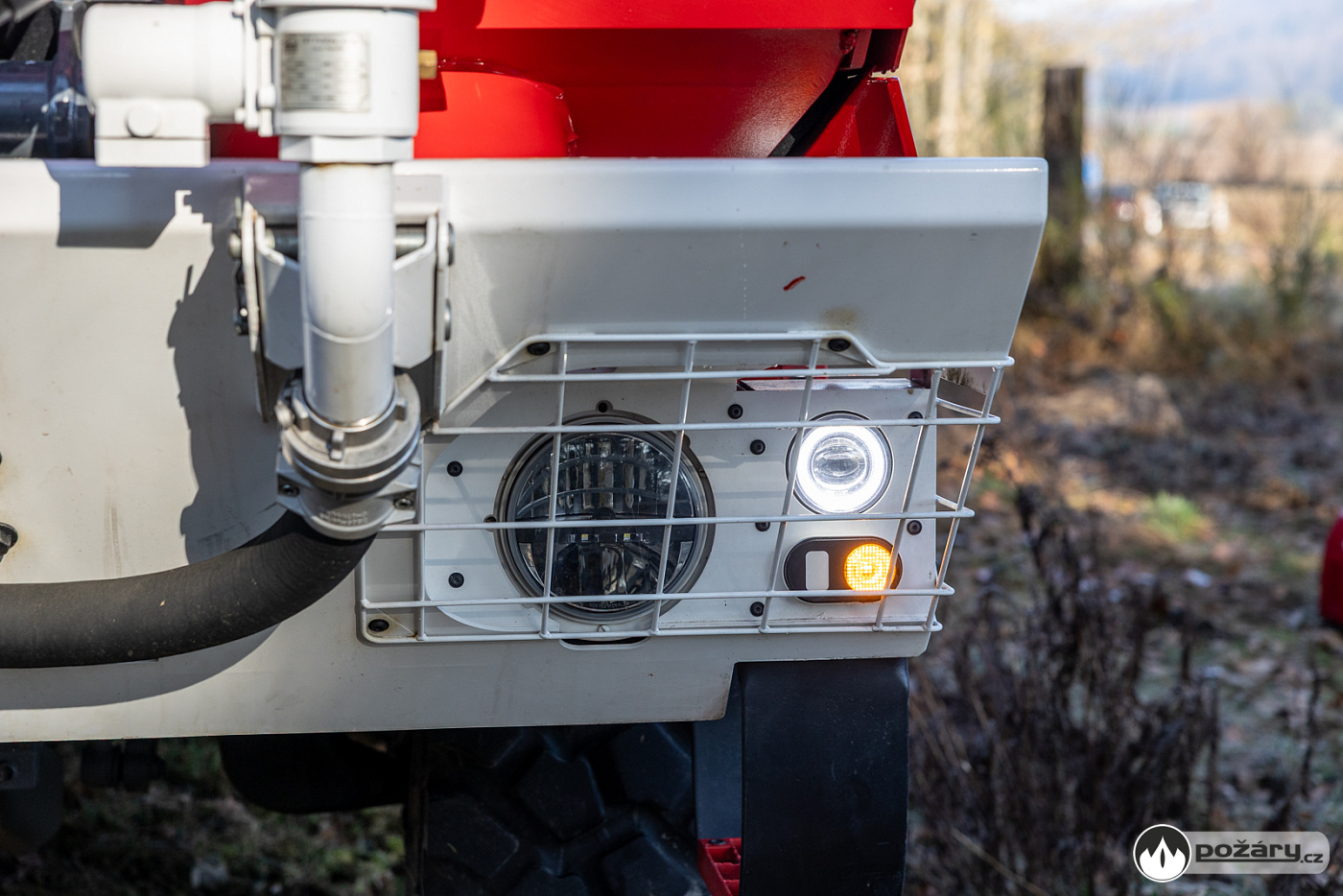

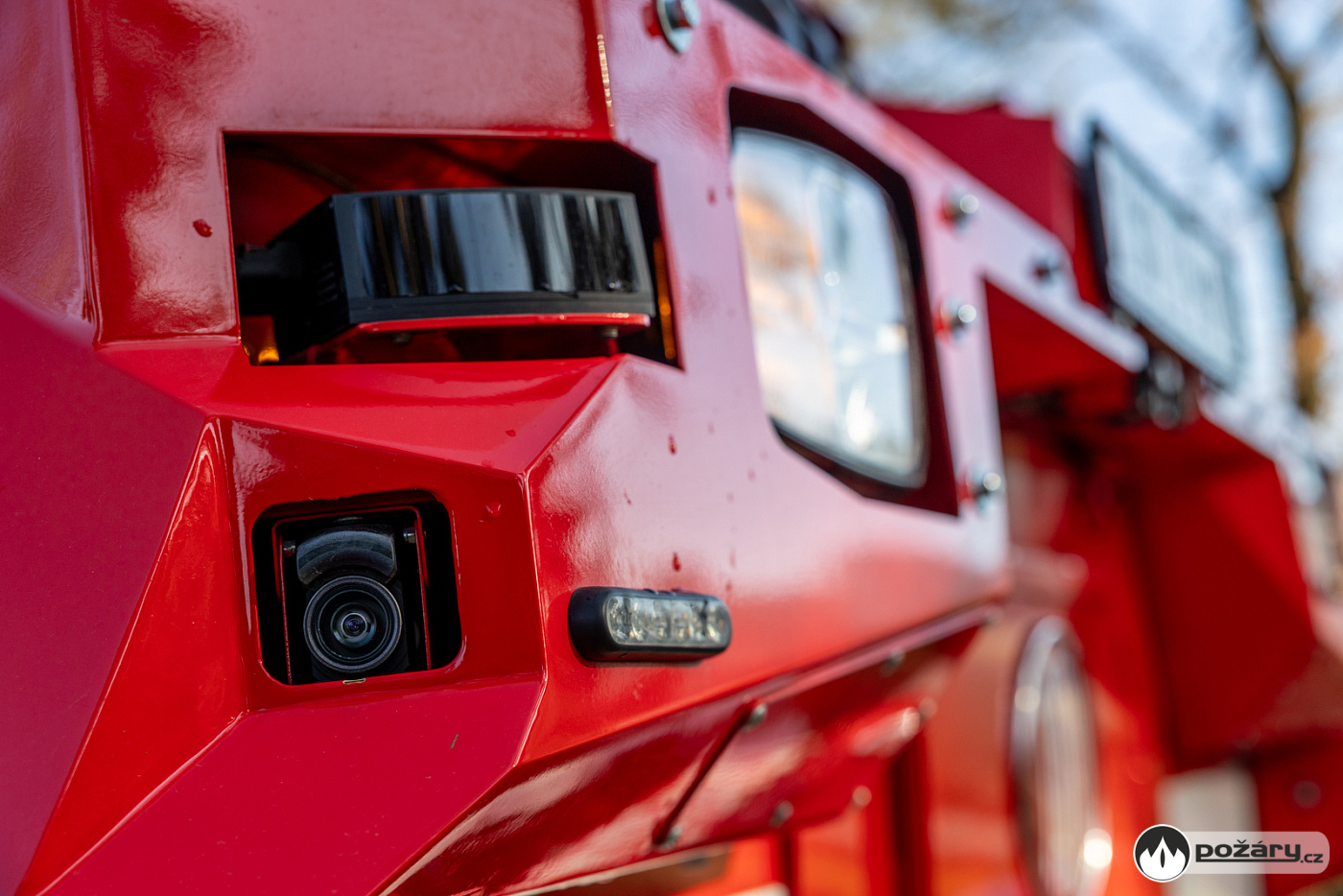

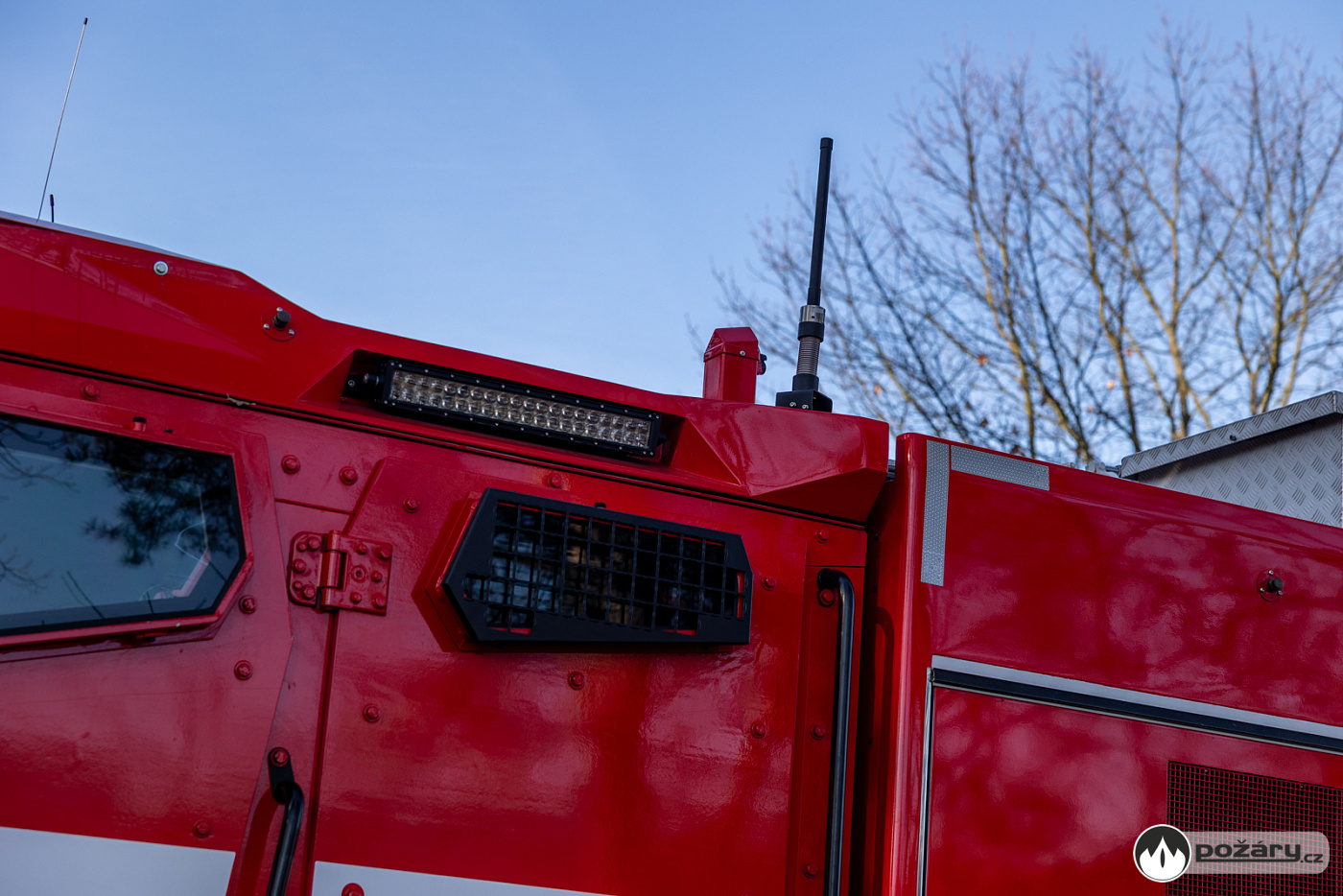

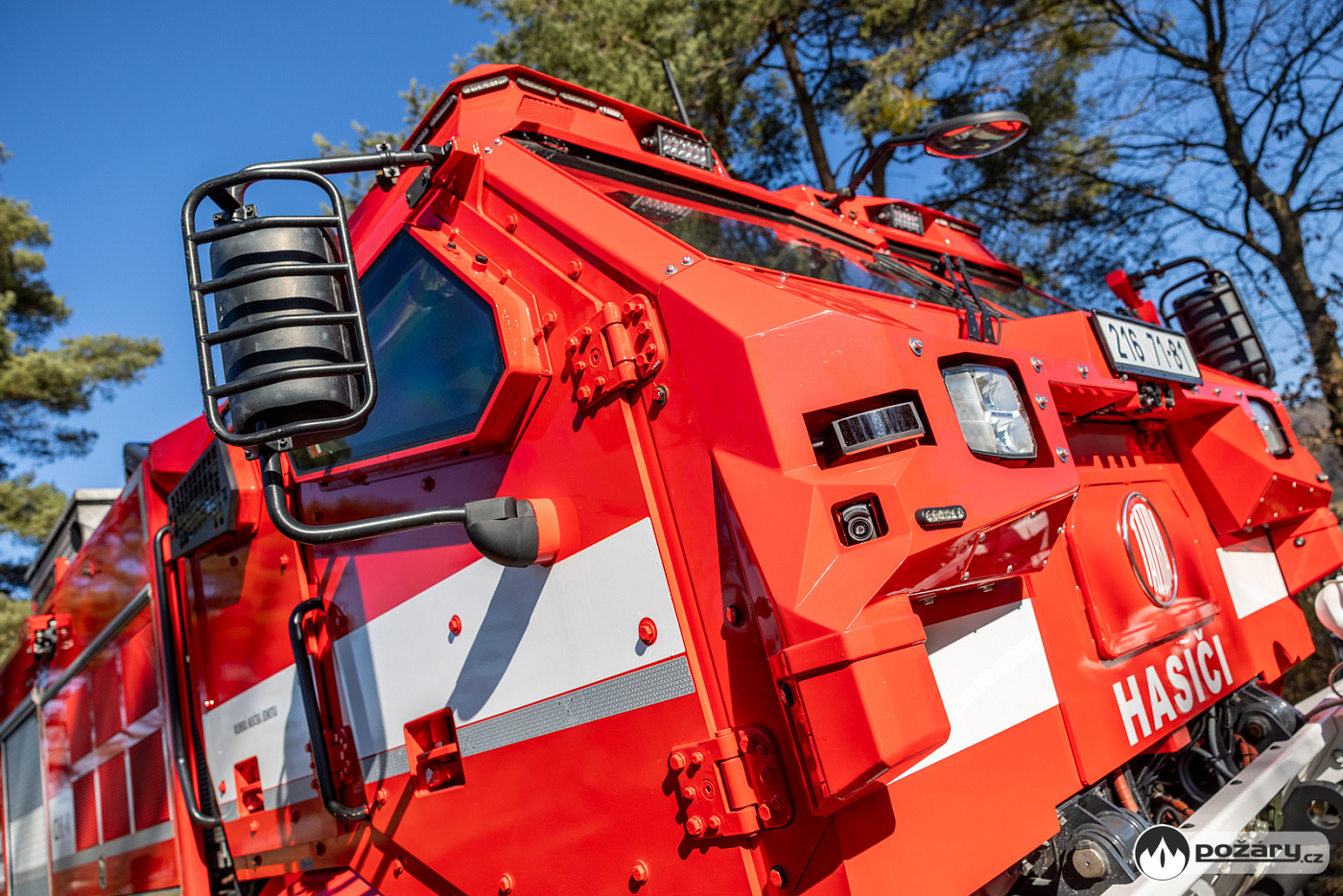

• Mechanická ochrana: Okna, světla a zrcátka kryjí odnímatelné ochranné kovové mříže.
• Klimatická odolnost: Vozidlo má automatickou temperaci vodní nádrže i prostoru čerpadla pro zásahy v silných mrazech.

Nástavba

Nástavba tohoto armádního speciálu ukrývá nádrže o celkovém objemu 10 000 litrů vody a 600 litrů pěnidla. Hasivo dodává kombinované čerpadlo s výkonem 4 000 l/min v nízkotlakém a 250 l/min ve vysokotlakém režimu.

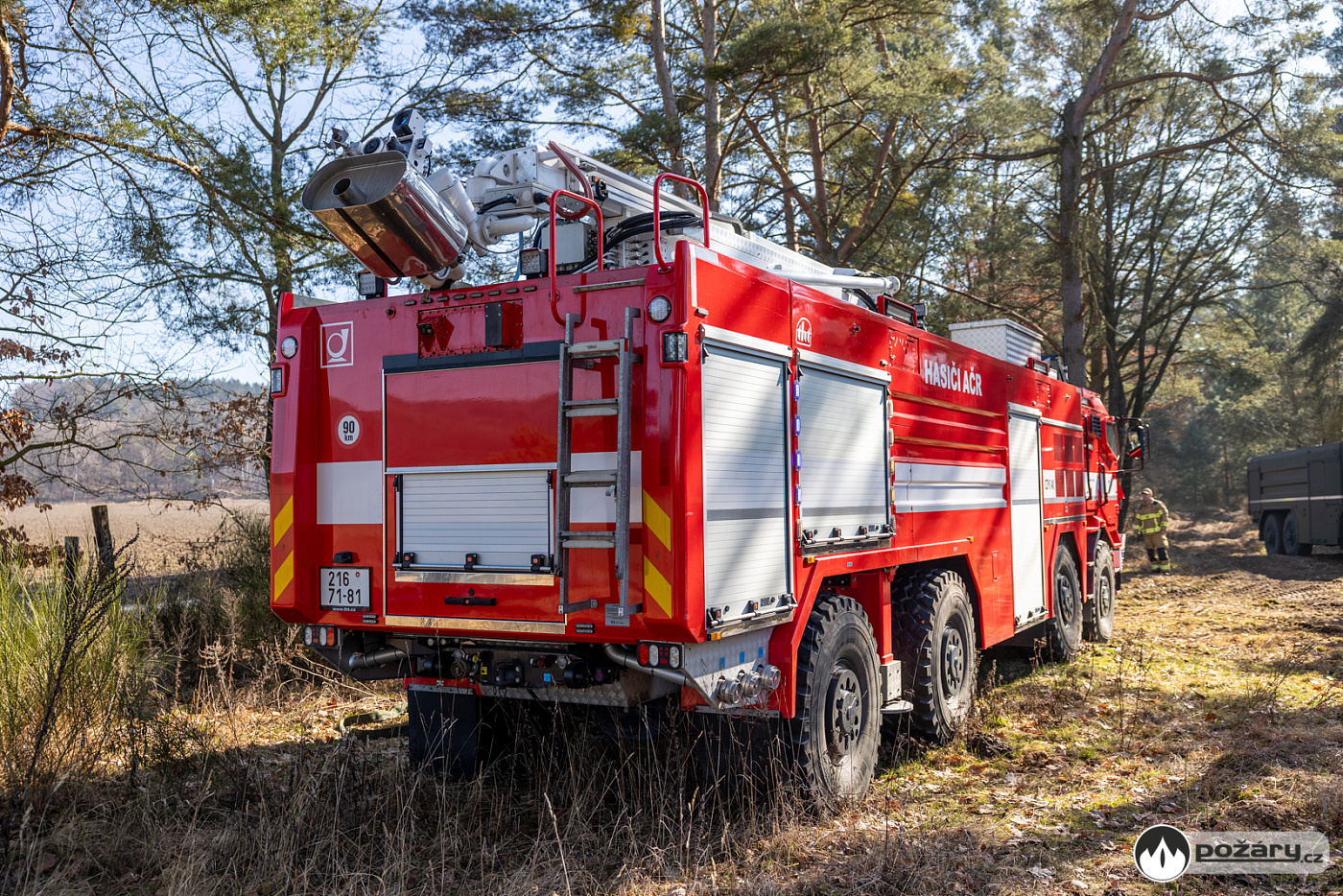

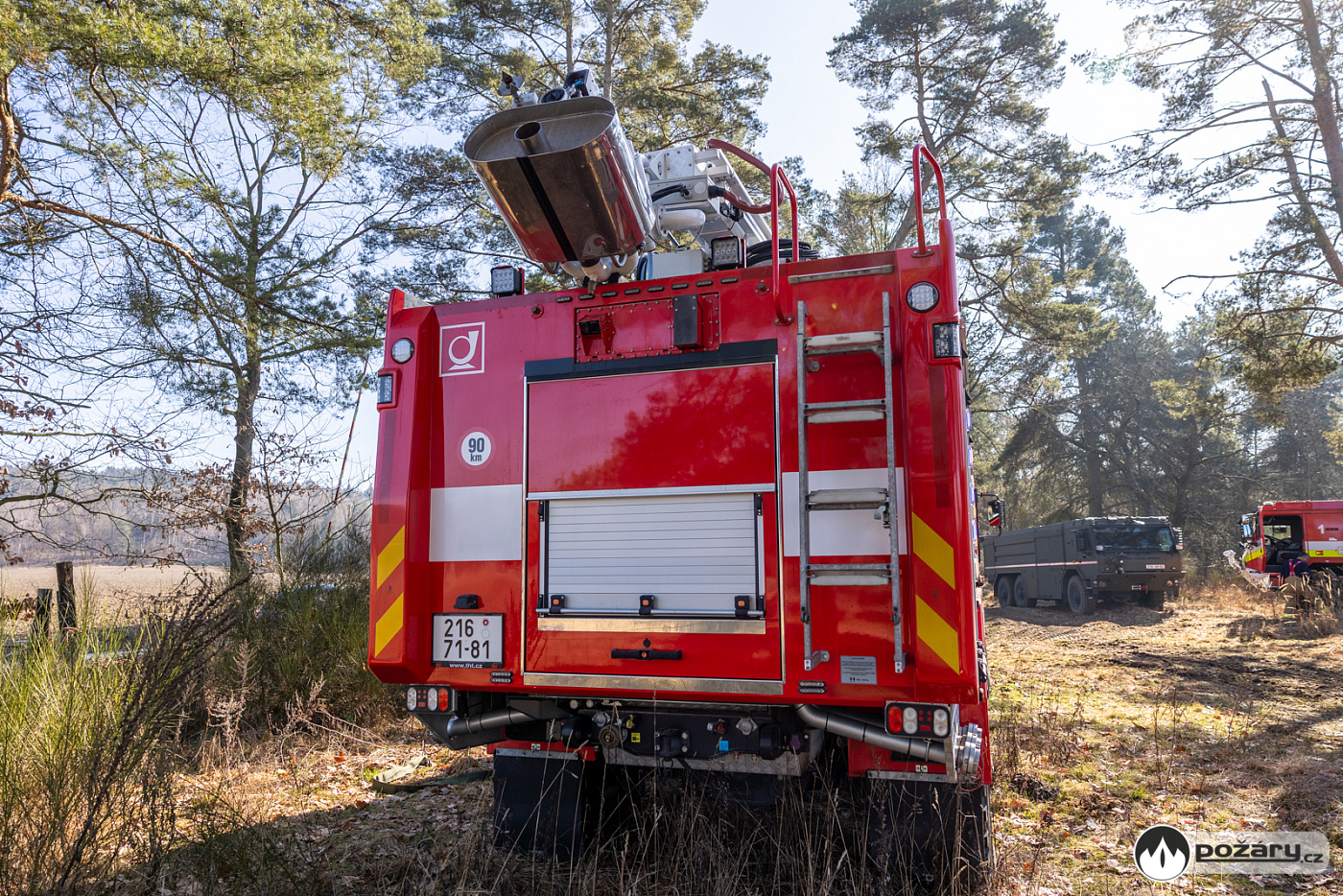

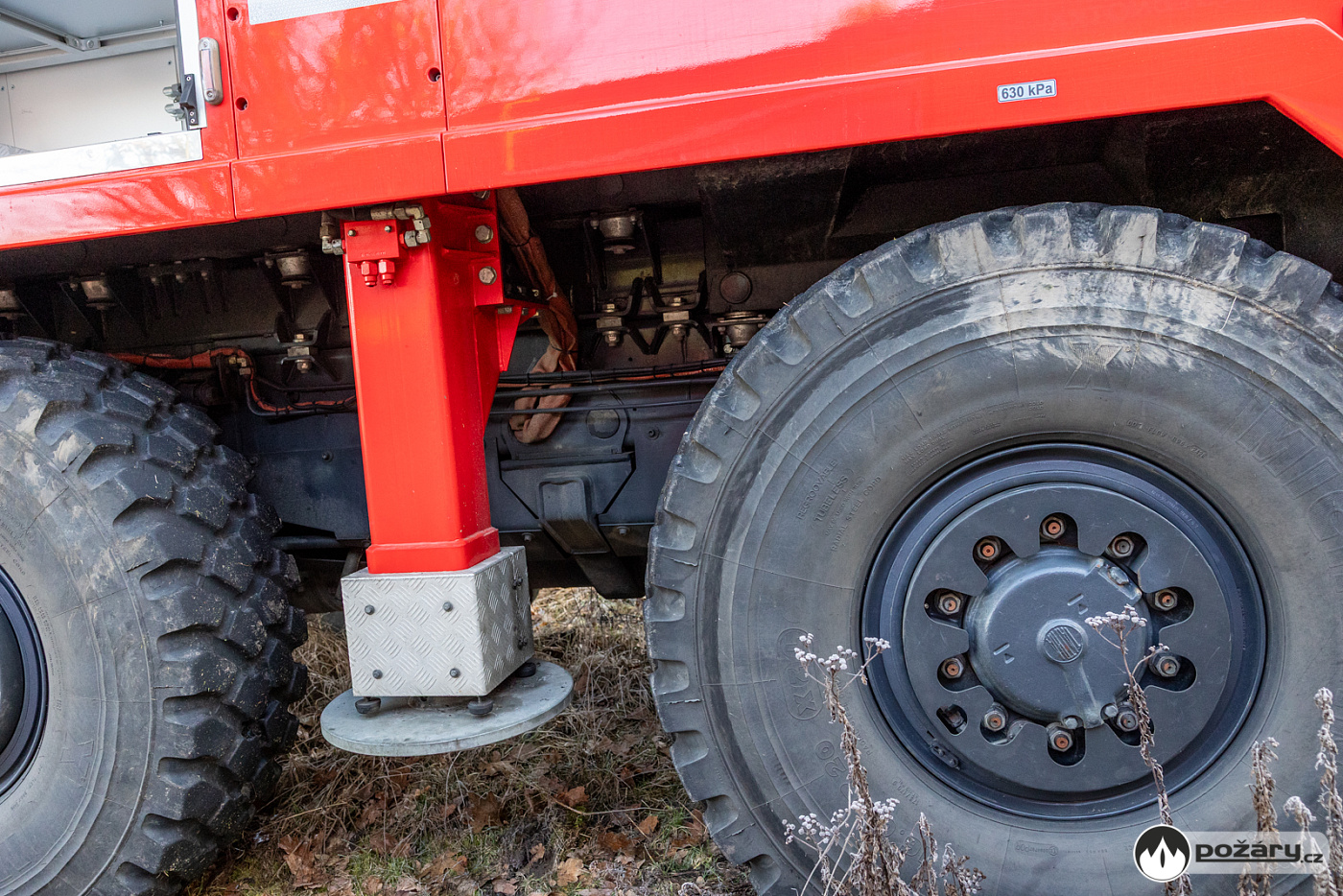

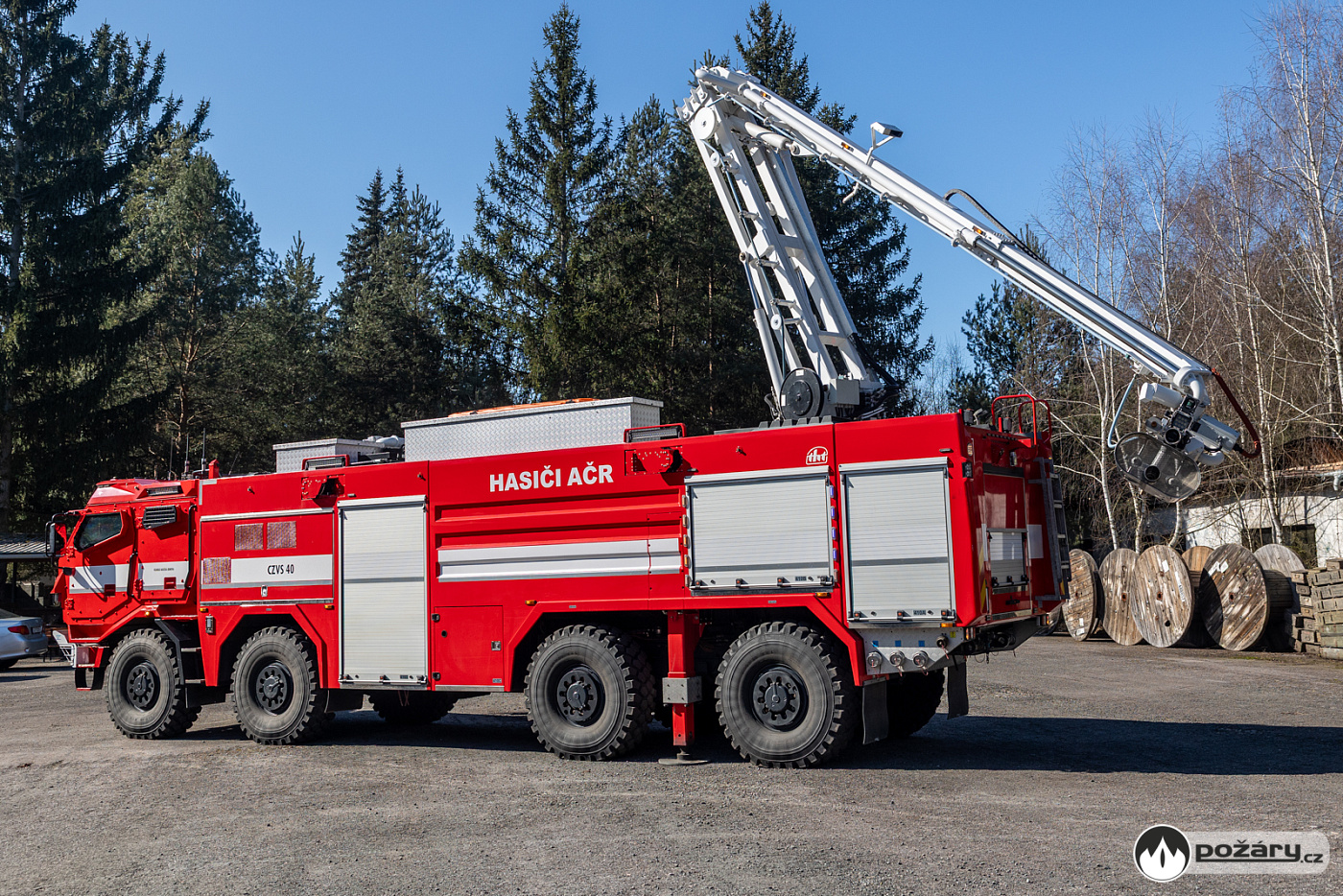

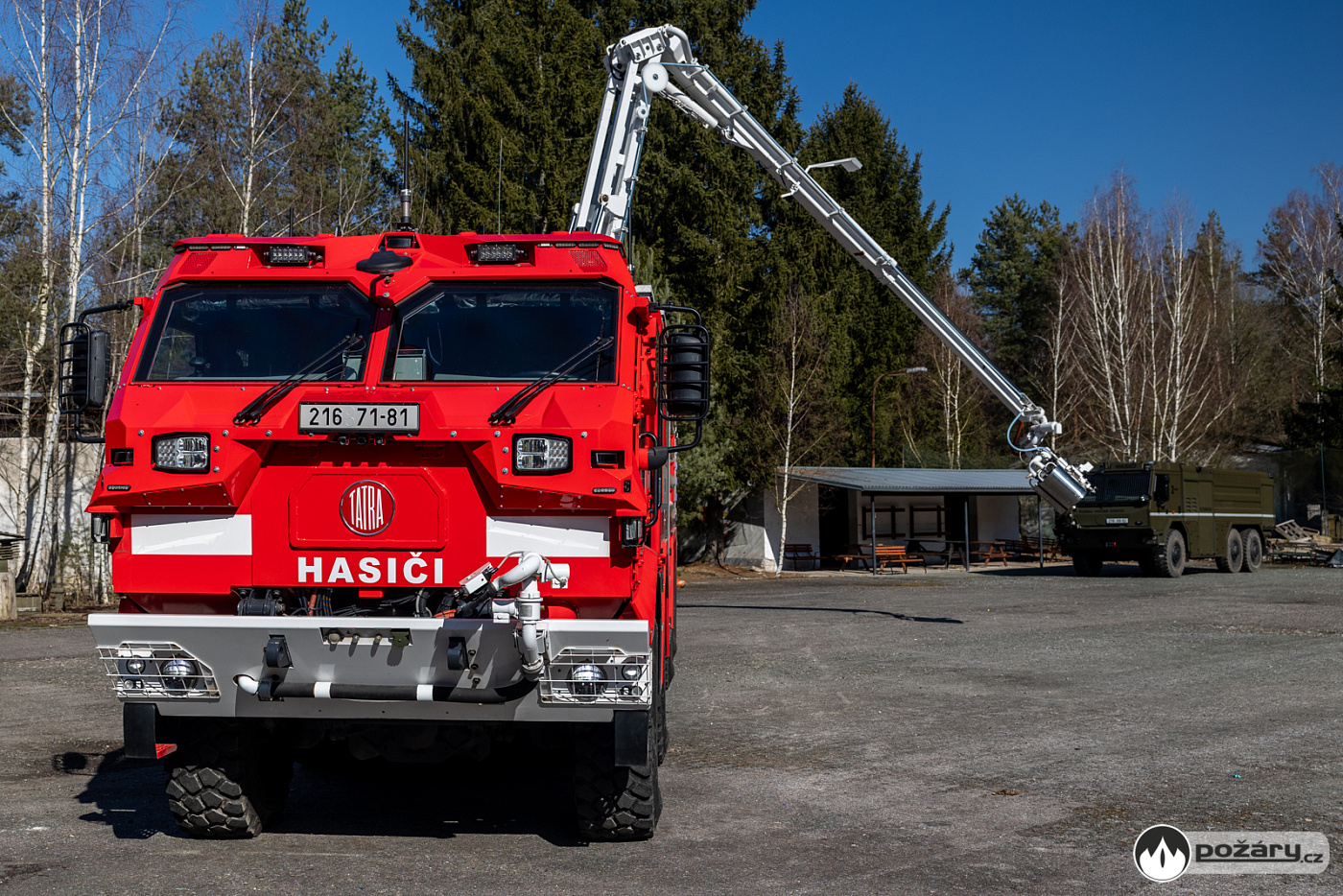

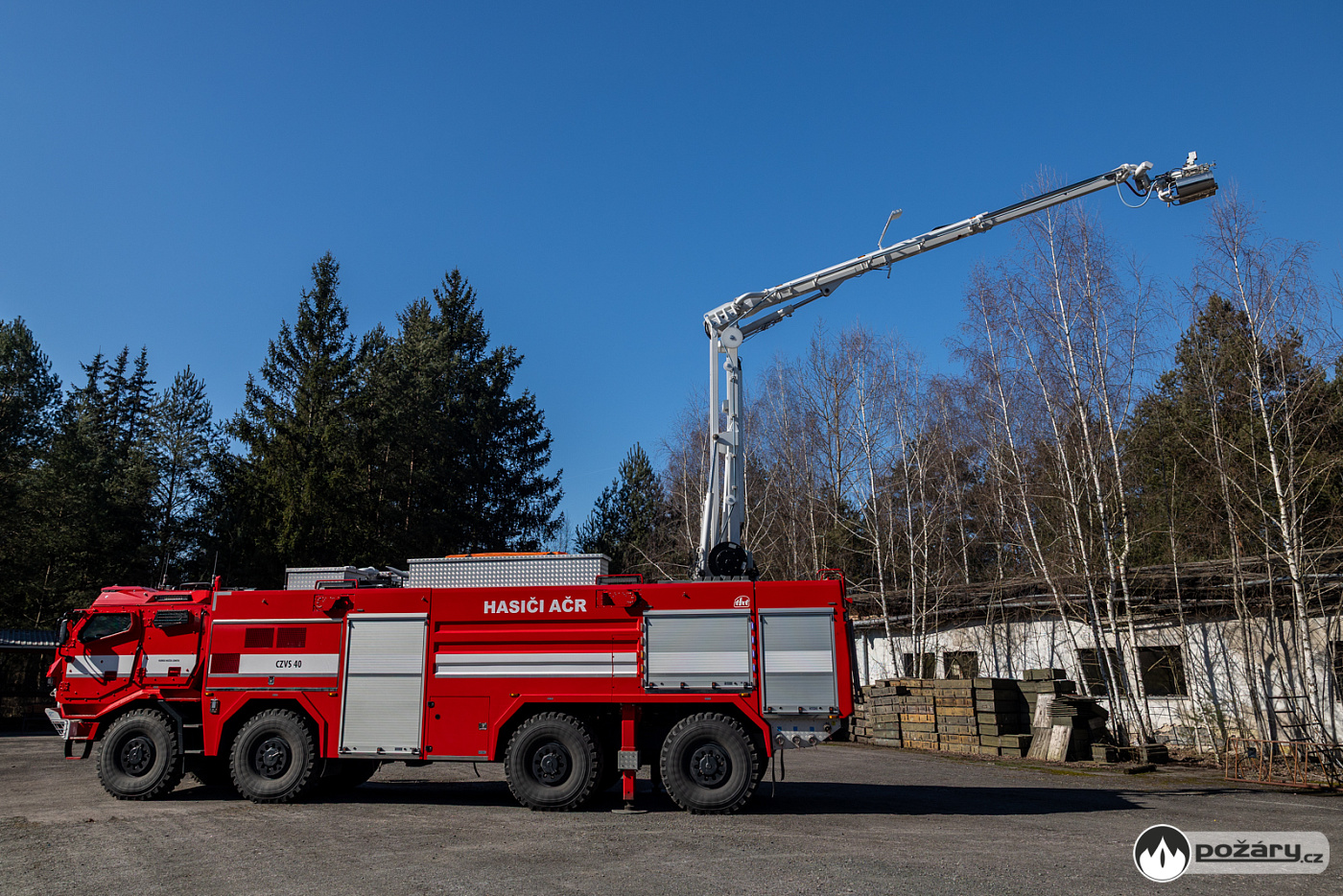

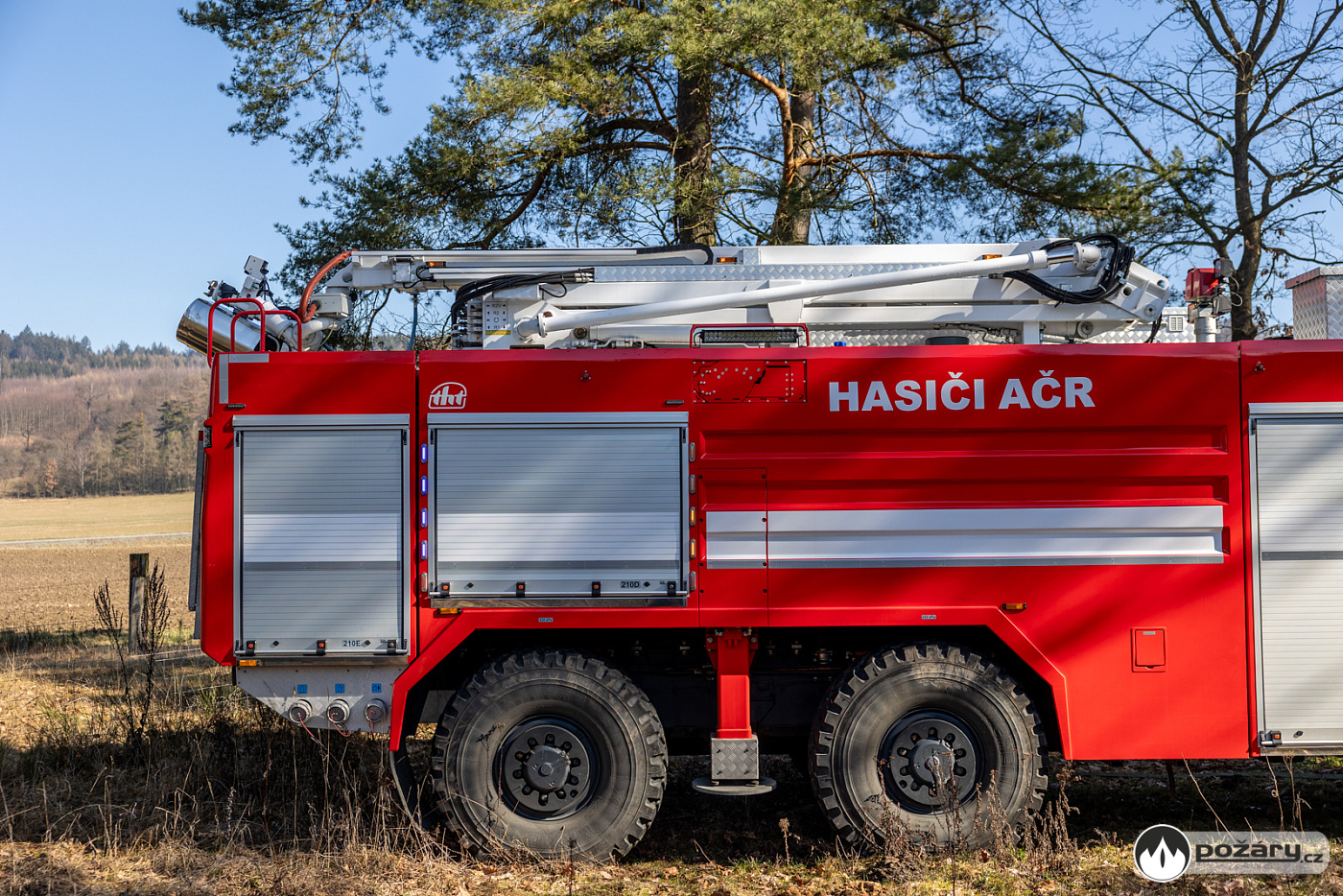

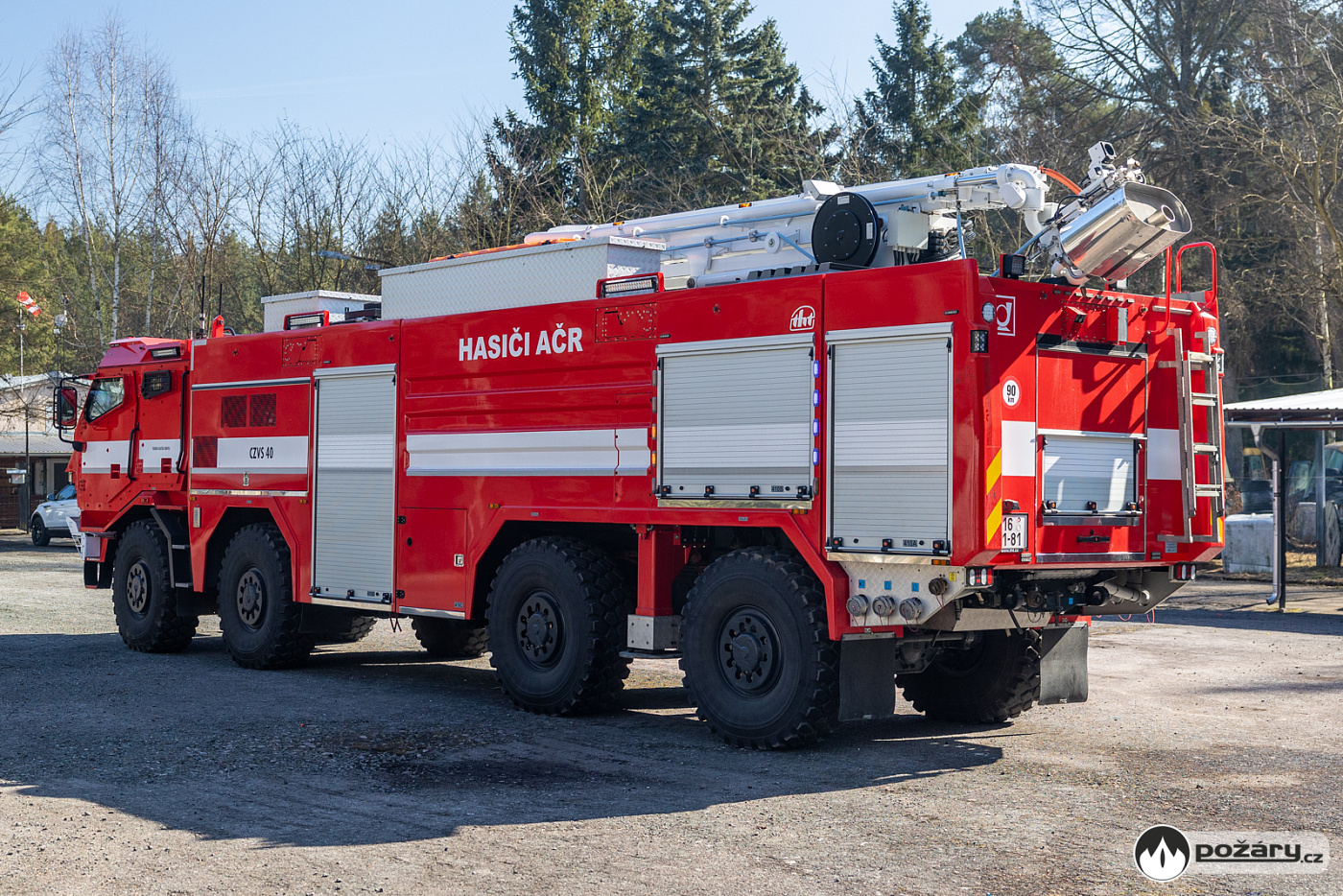

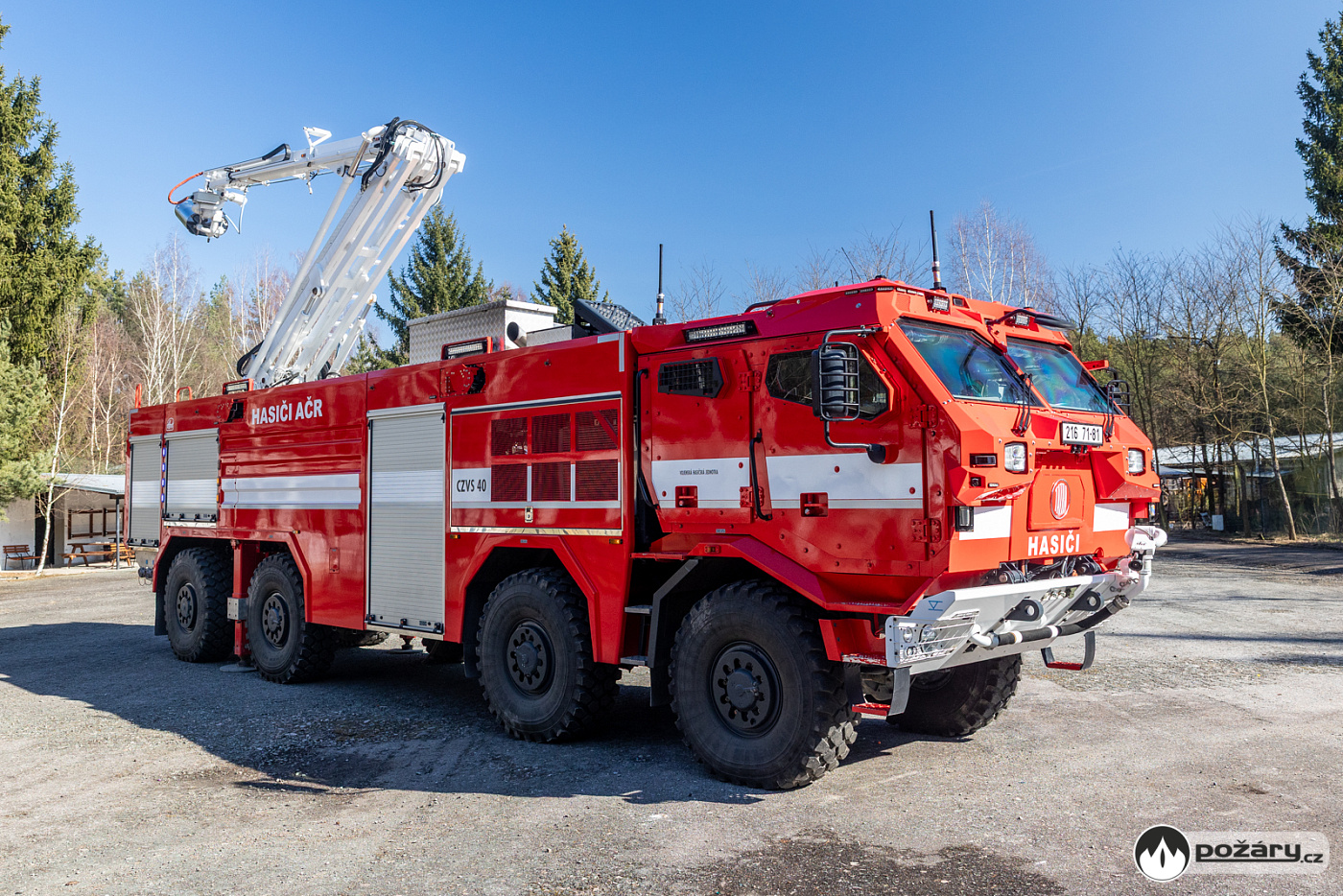

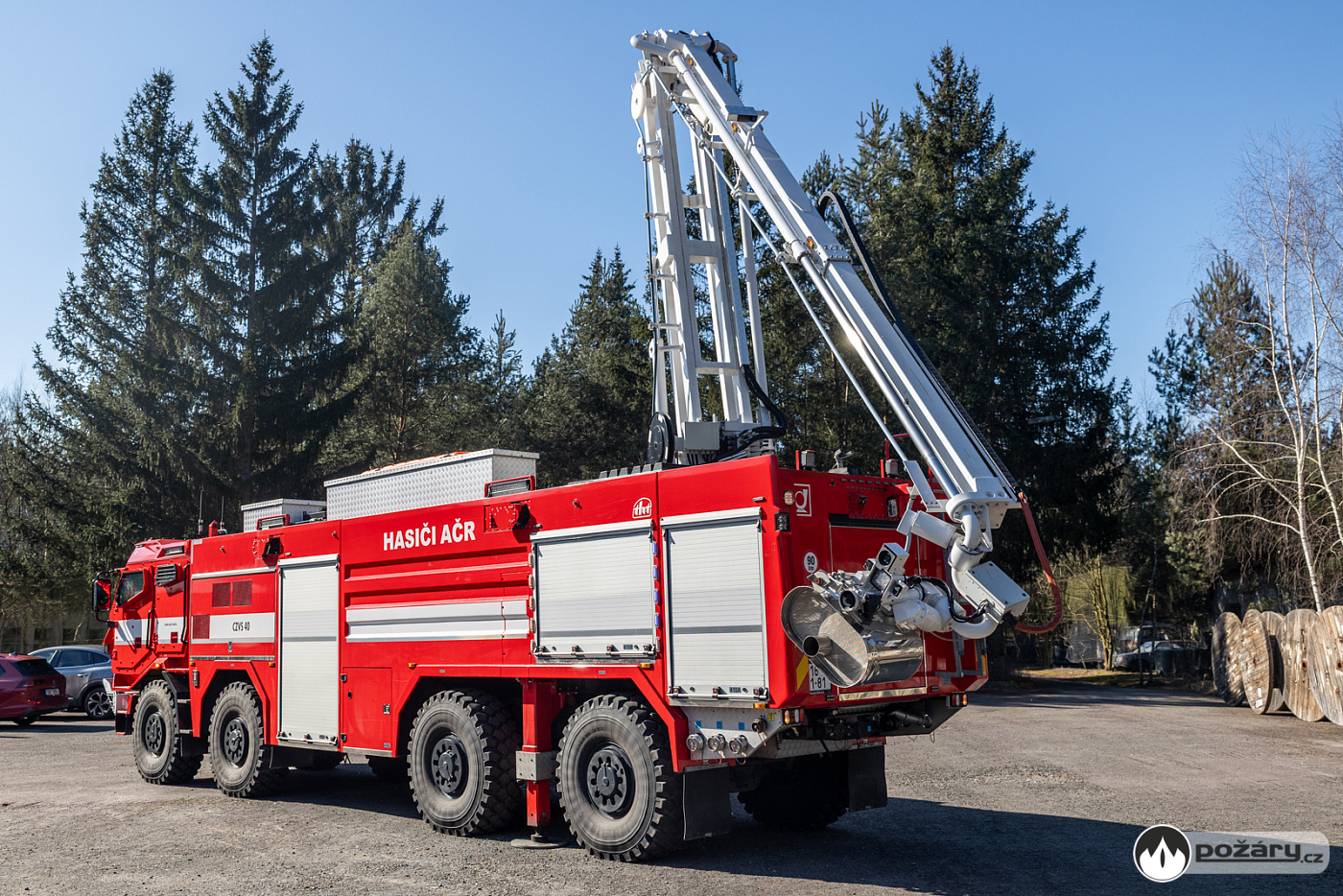

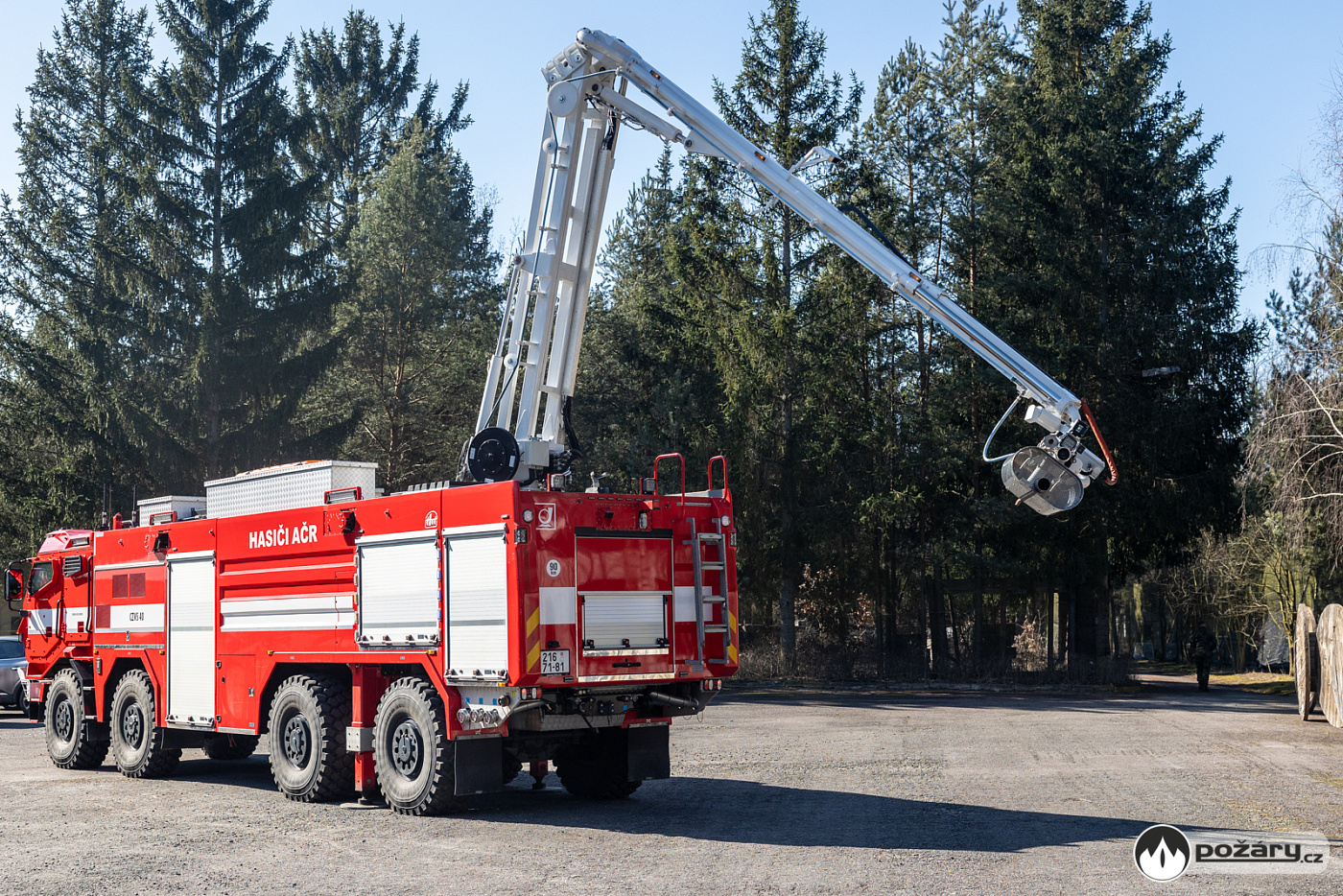

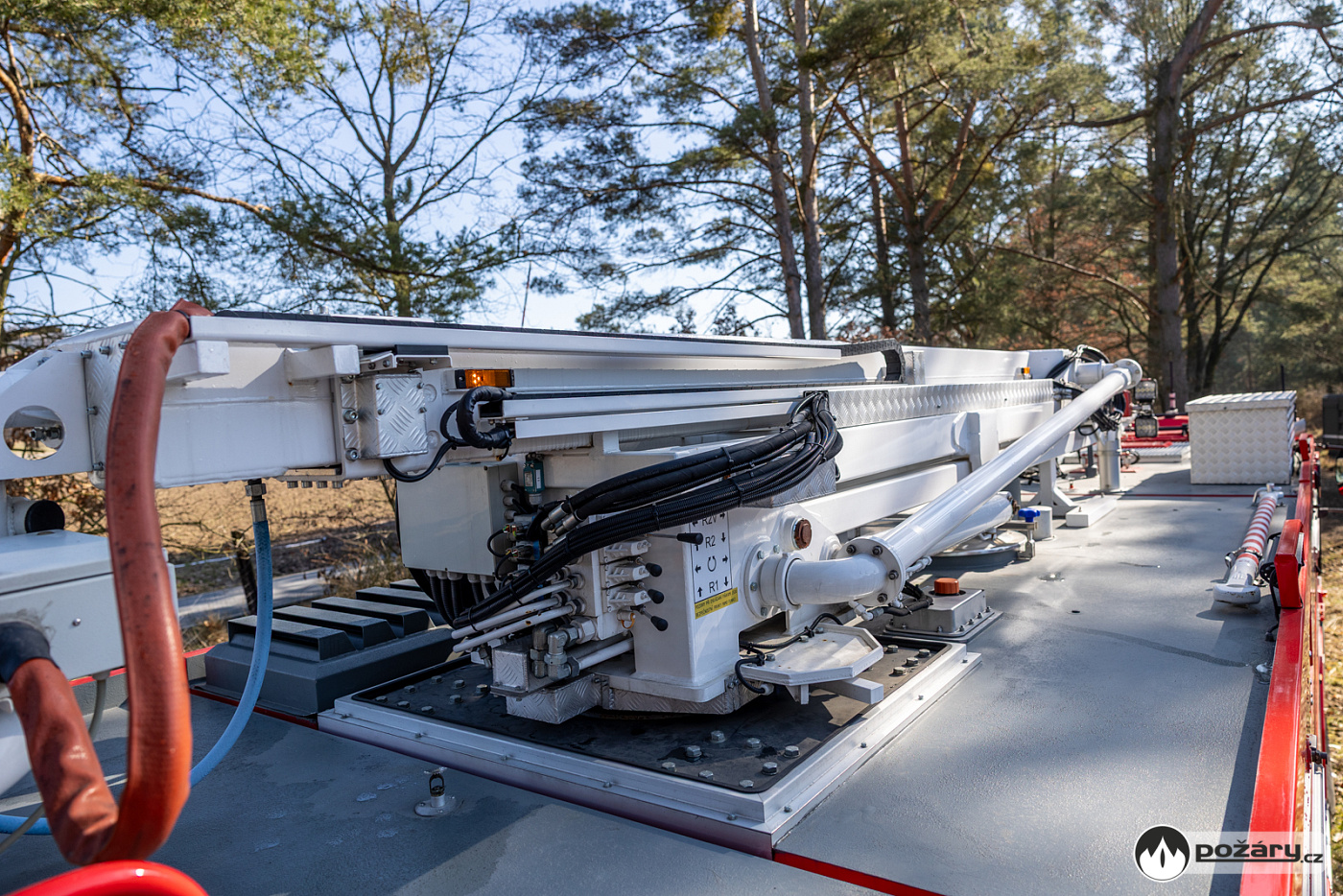

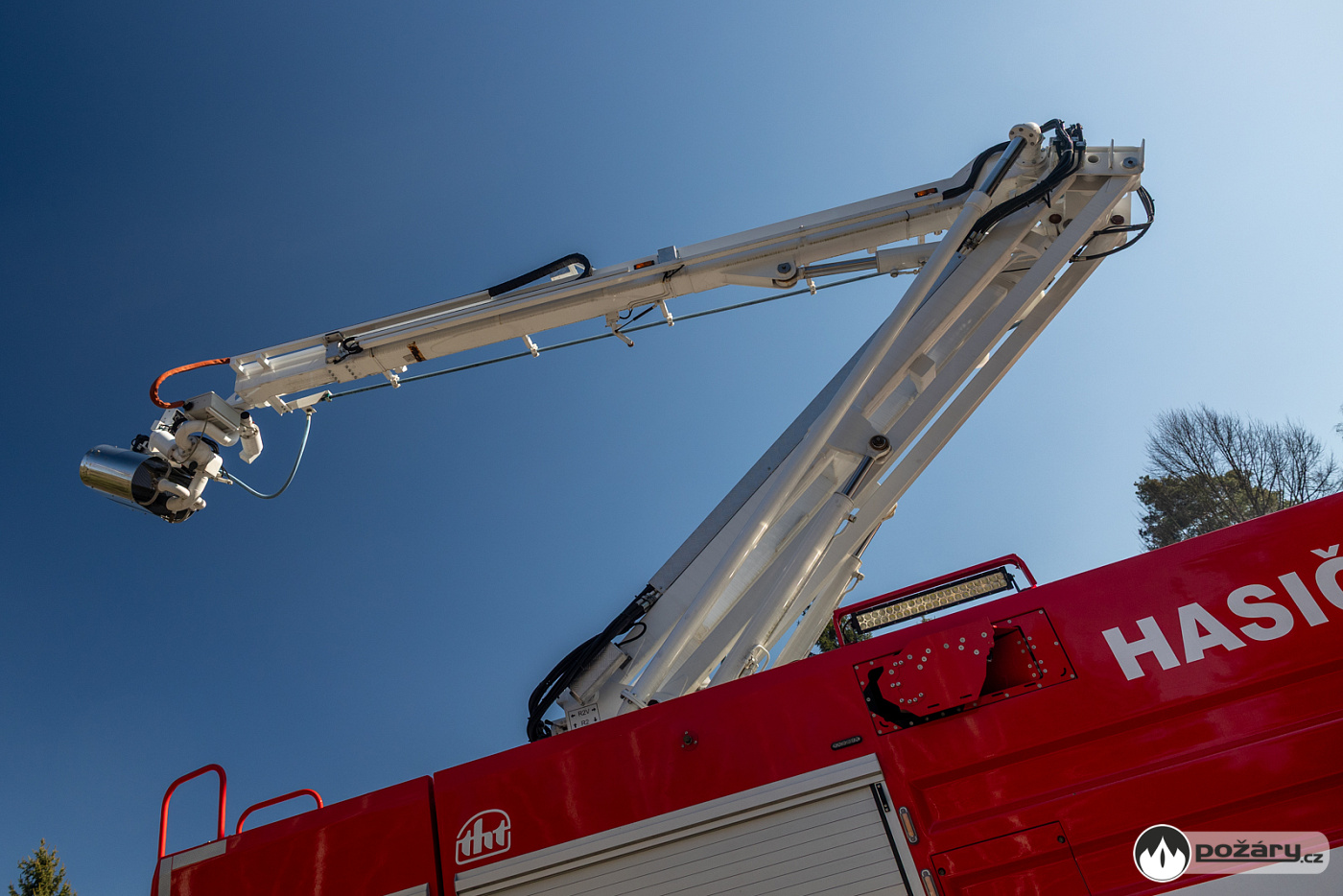

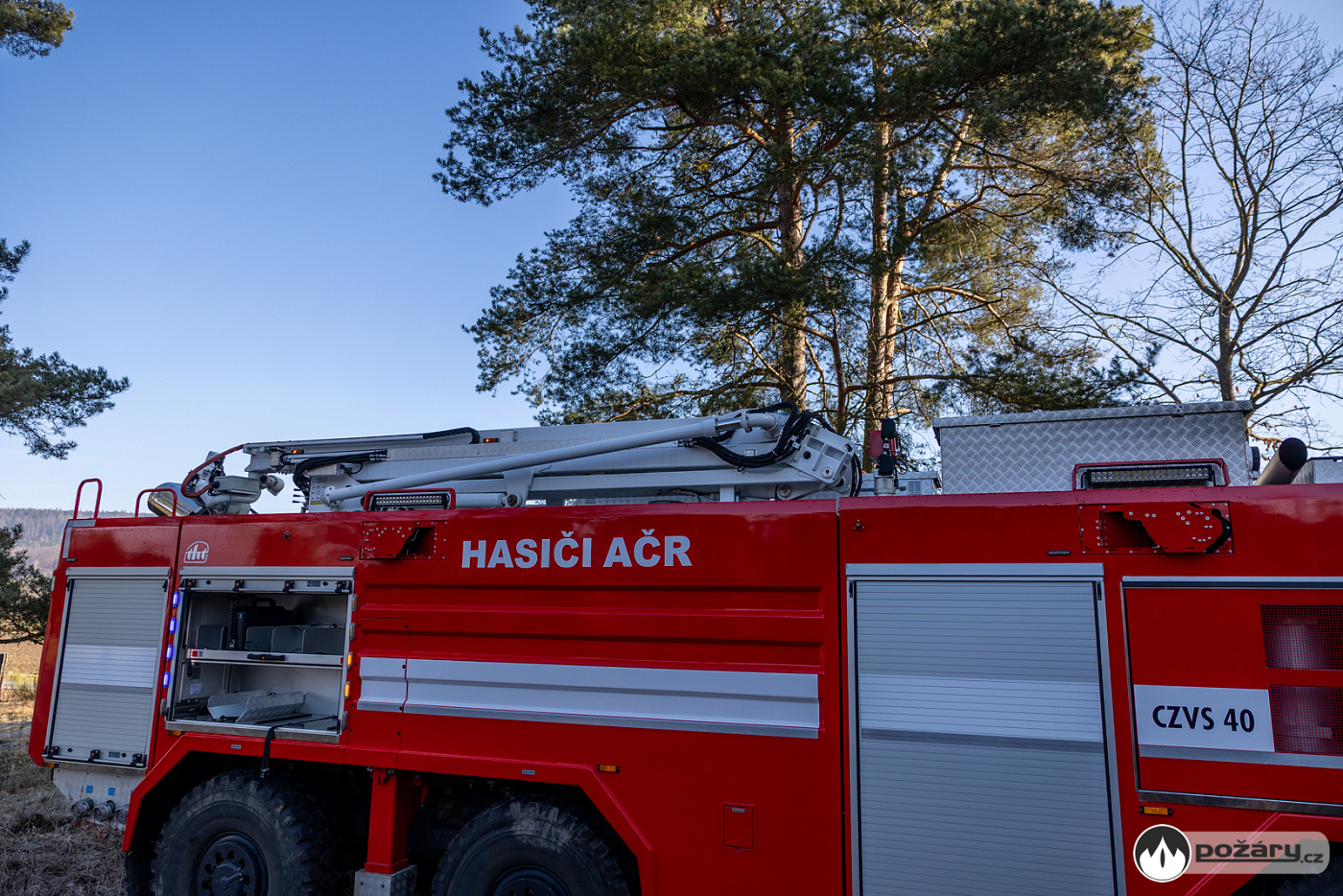

Nejvýraznějším taktickým prvkem vozidla je dálkově ovládané zásahové rameno, které k bezpečné činnosti využívá hydraulické stabilizační podpěry. Rameno disponuje maximální pracovní výškou 14 metrů a bočním dosahem 10 metrů.

Suchovod uvnitř je dimenzován na průtok 3 000 l/min. Díky otáčení v rozsahu 370 ° pokrývá prakticky celé okolí vozu.

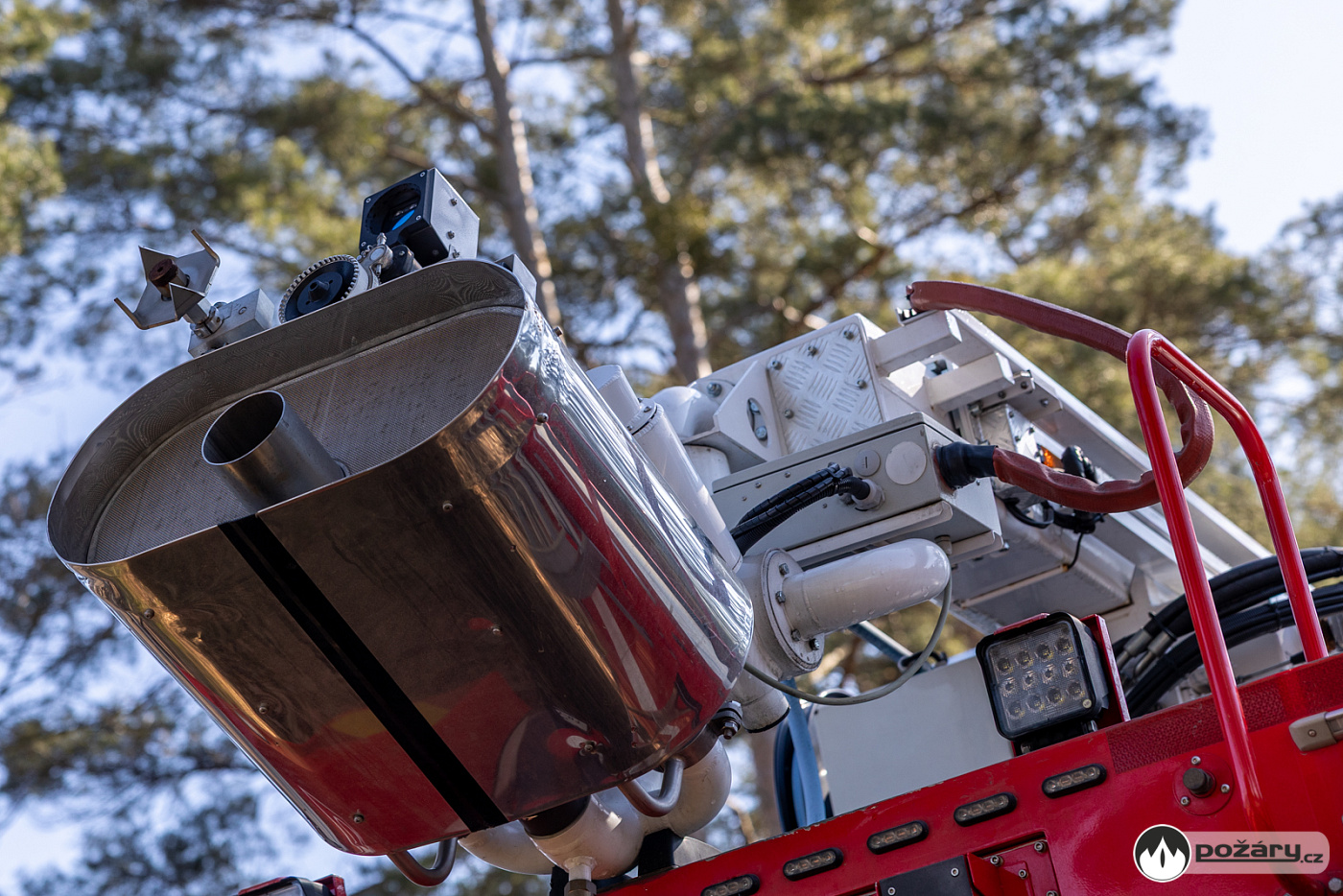

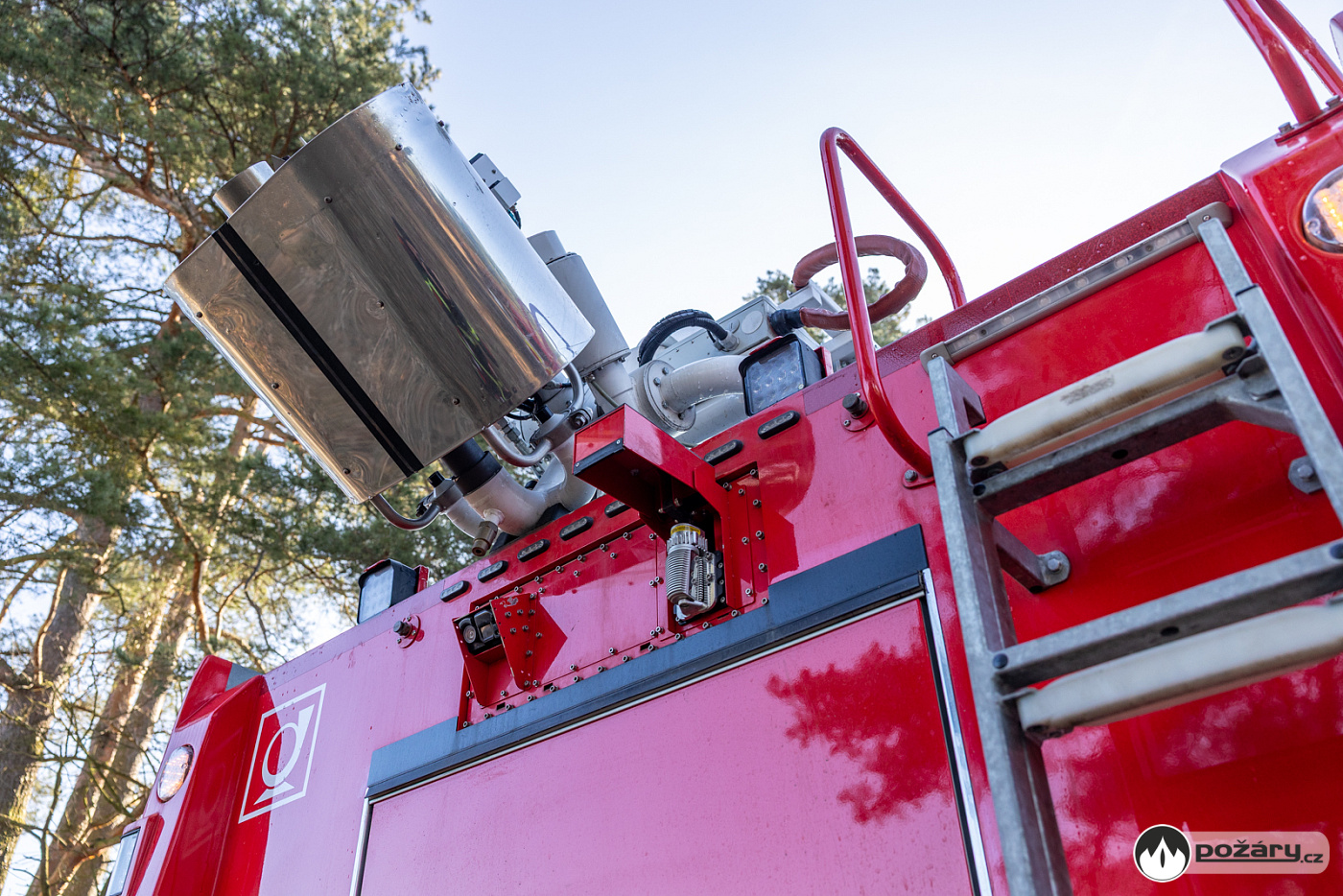

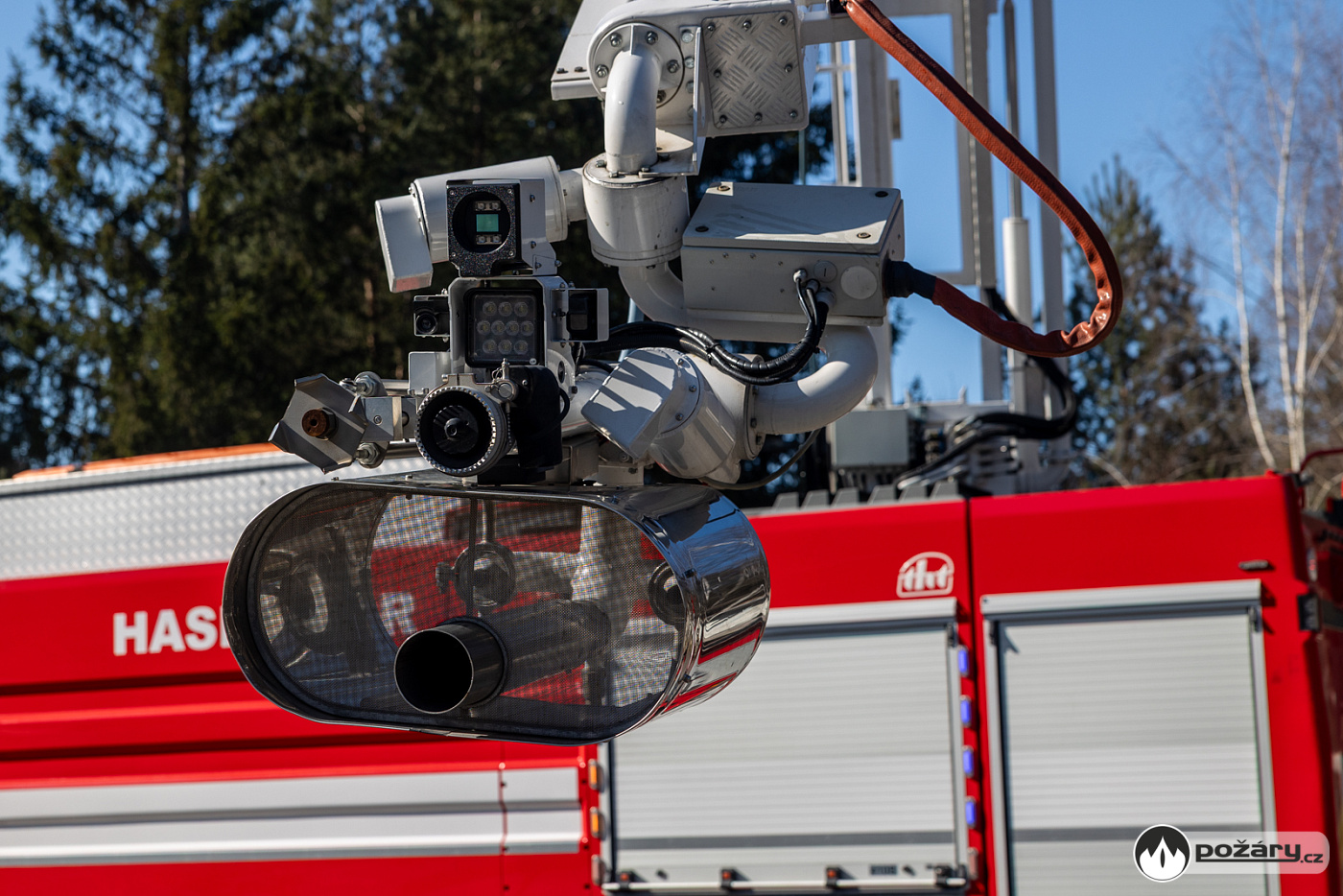

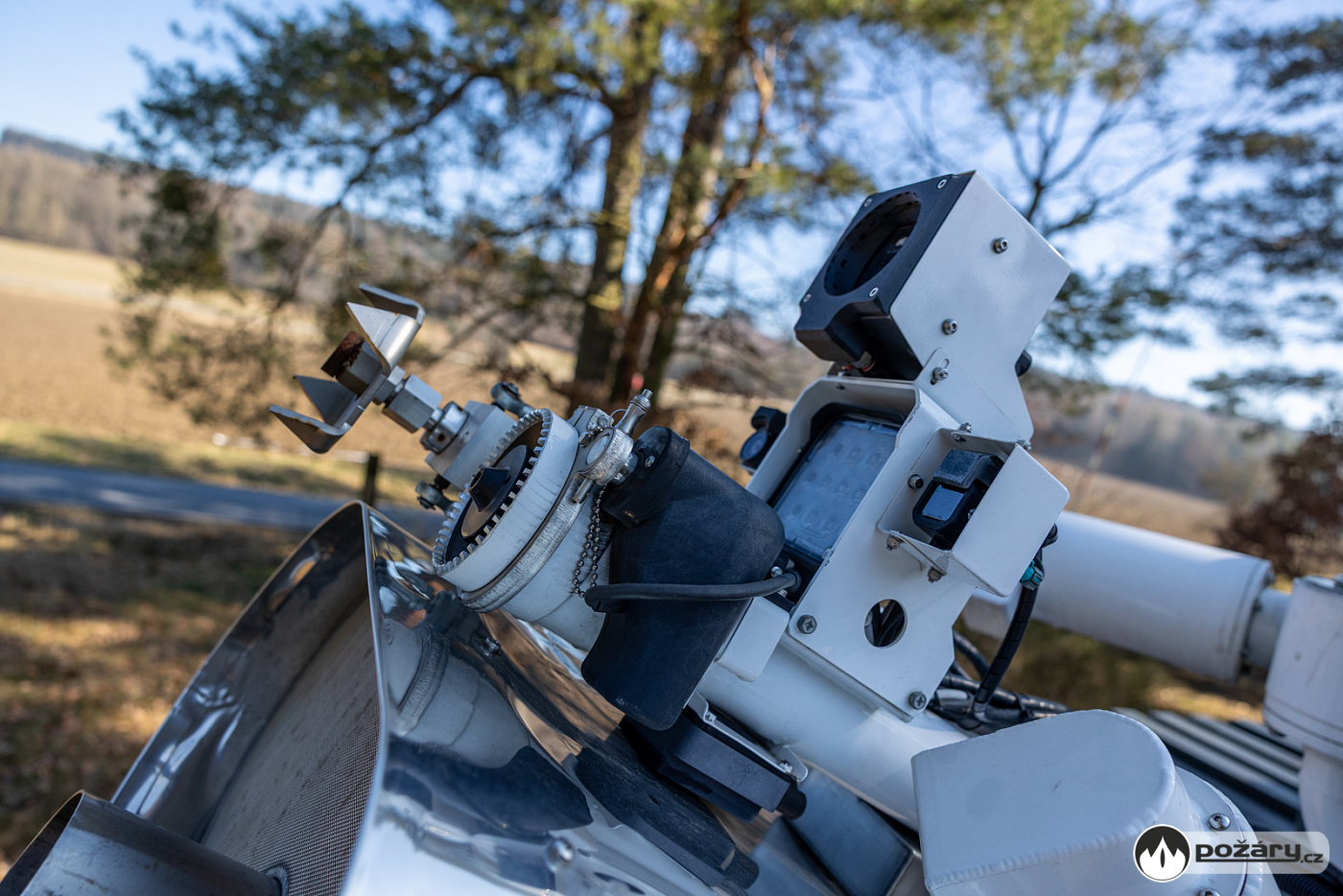

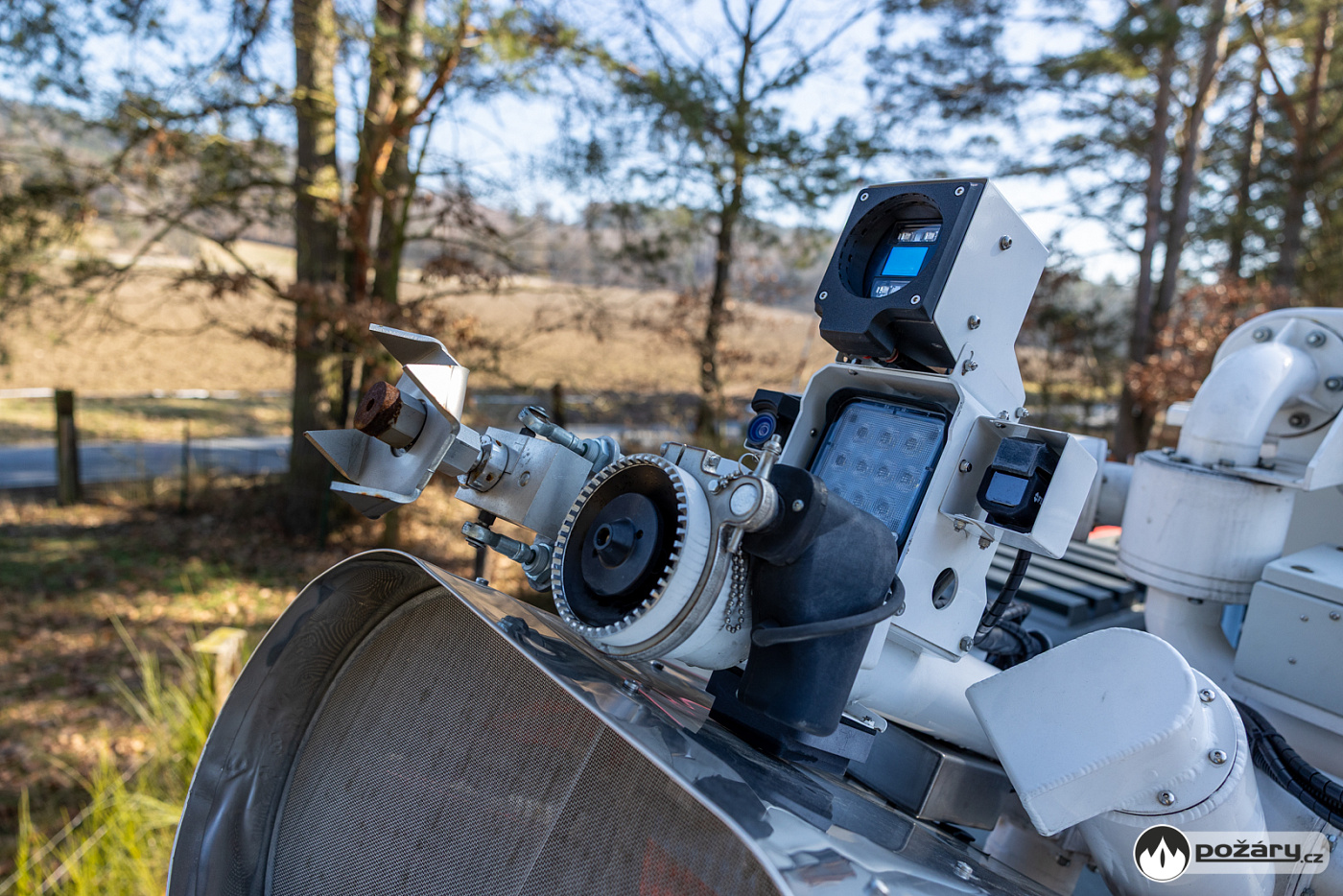

Samotná zásahová hlavice umožňuje vertikální i horizontální pohyb v rozsahu ± 90 °. Nalezneme na ní hned tři nezávislé hasicí systémy:

• Proudnici Blizzard 2000 (průtok 2 000 l/min)
• Proudnici AWG MZ 3000-DC (průtok 3 000 l/min)
• Trysku systému Cold Cut Cobra (58 l/min) pro řezání a hašení přes pevné překážky

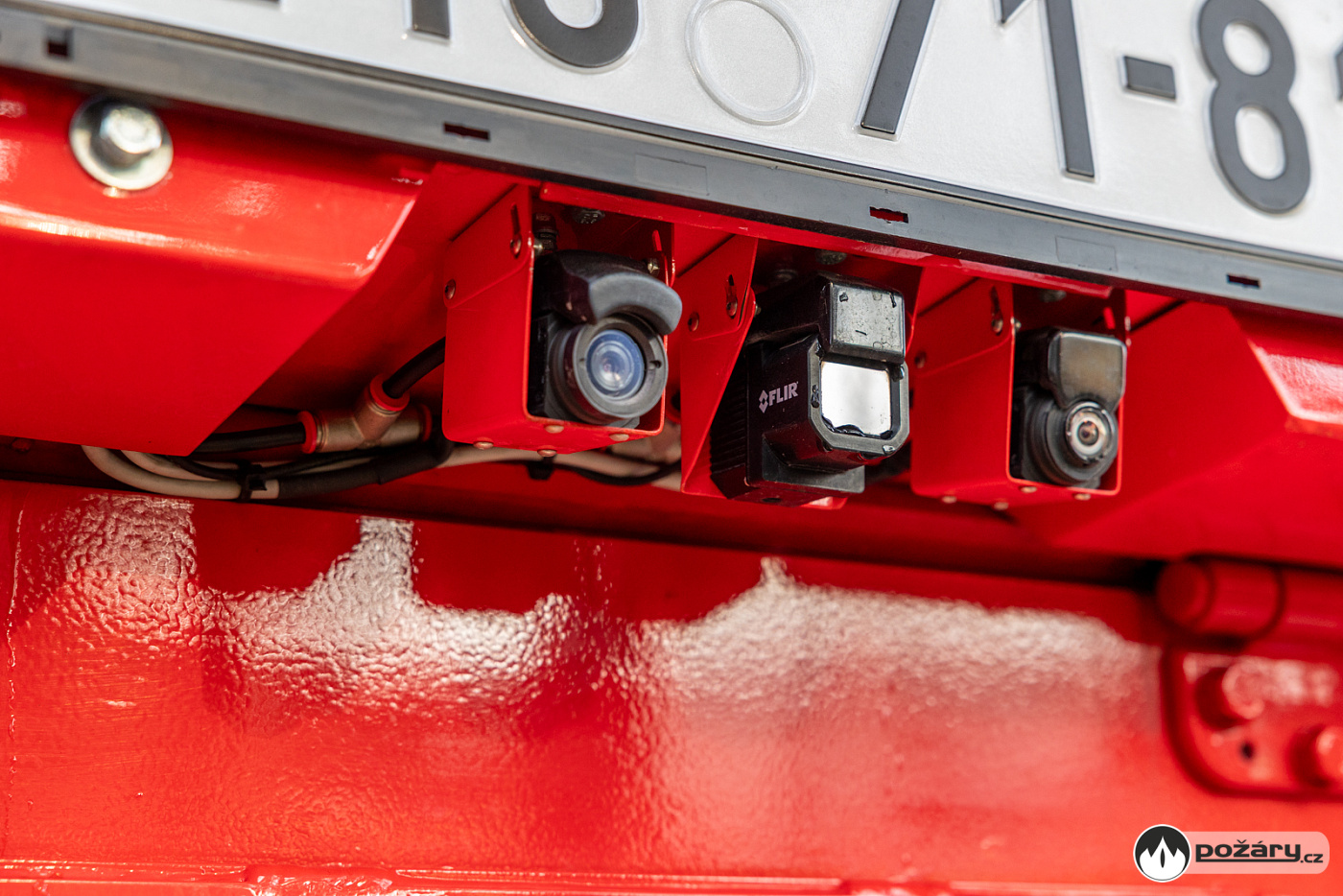

Aby operátor s hlavicí nenarazil ani v prostředí s nulovou viditelností (např. v hustém dýmu), je hlavice osazena Lidarem pro detekci pevných překážek, který doplňuje standardní i termovizní kamera.

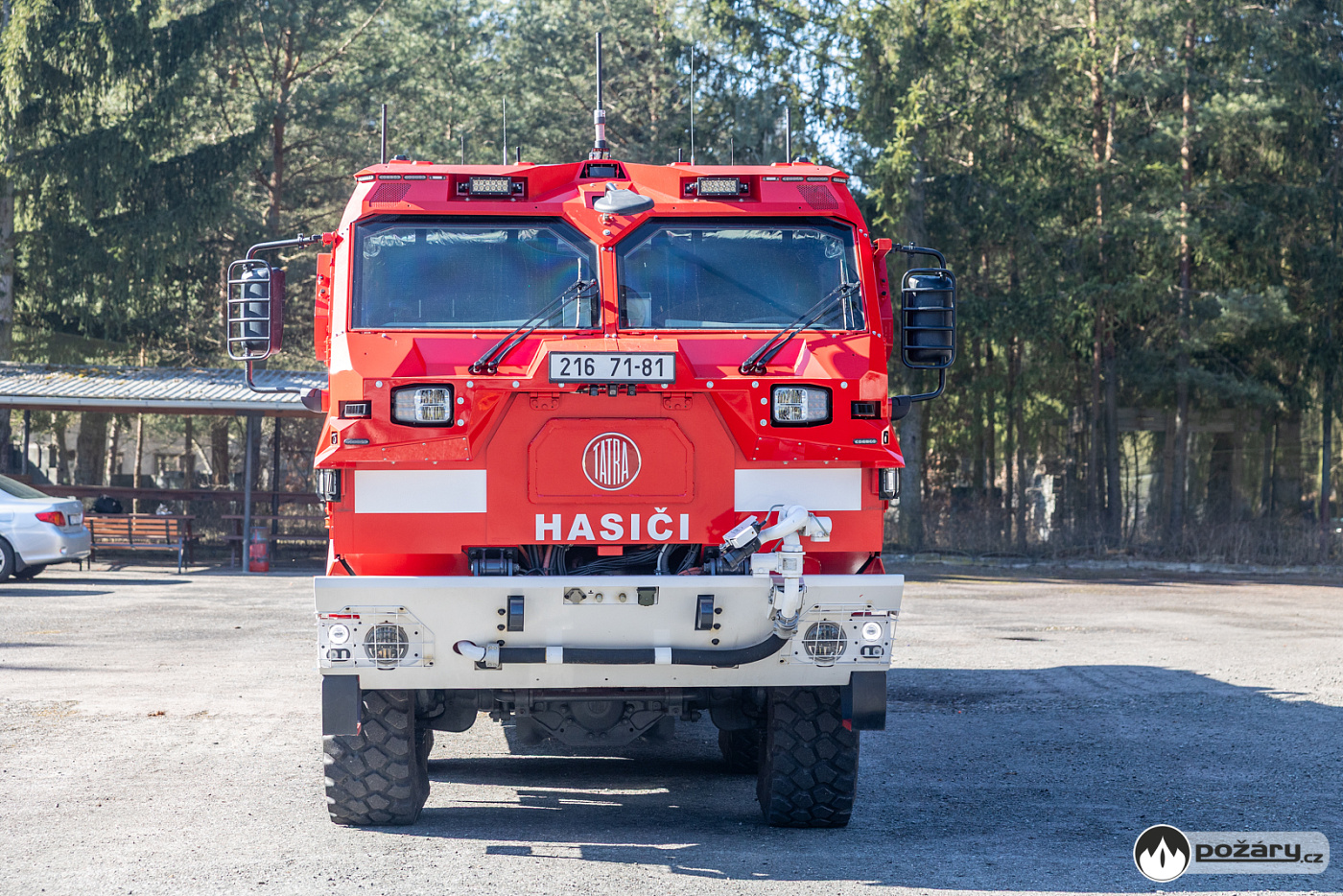

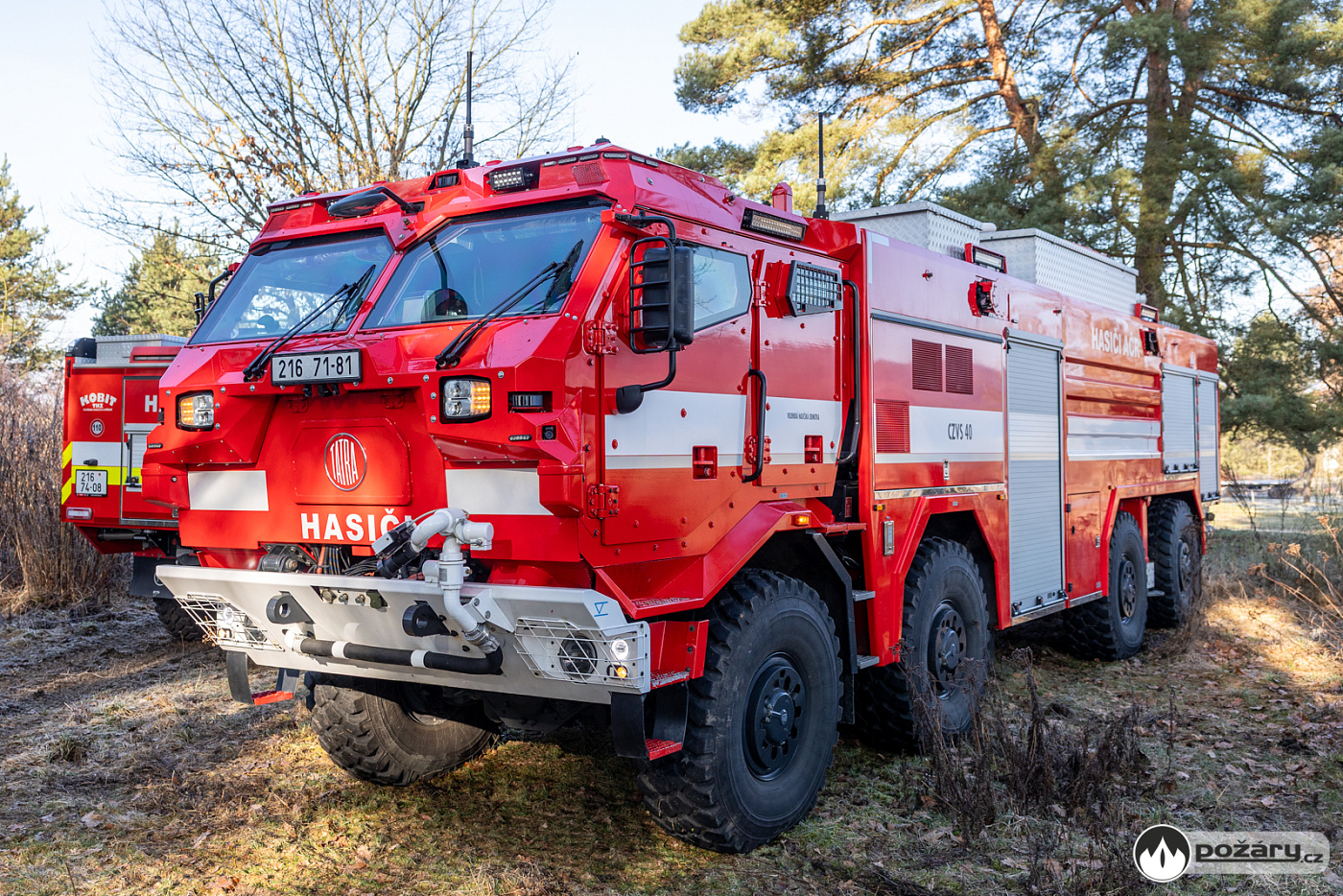

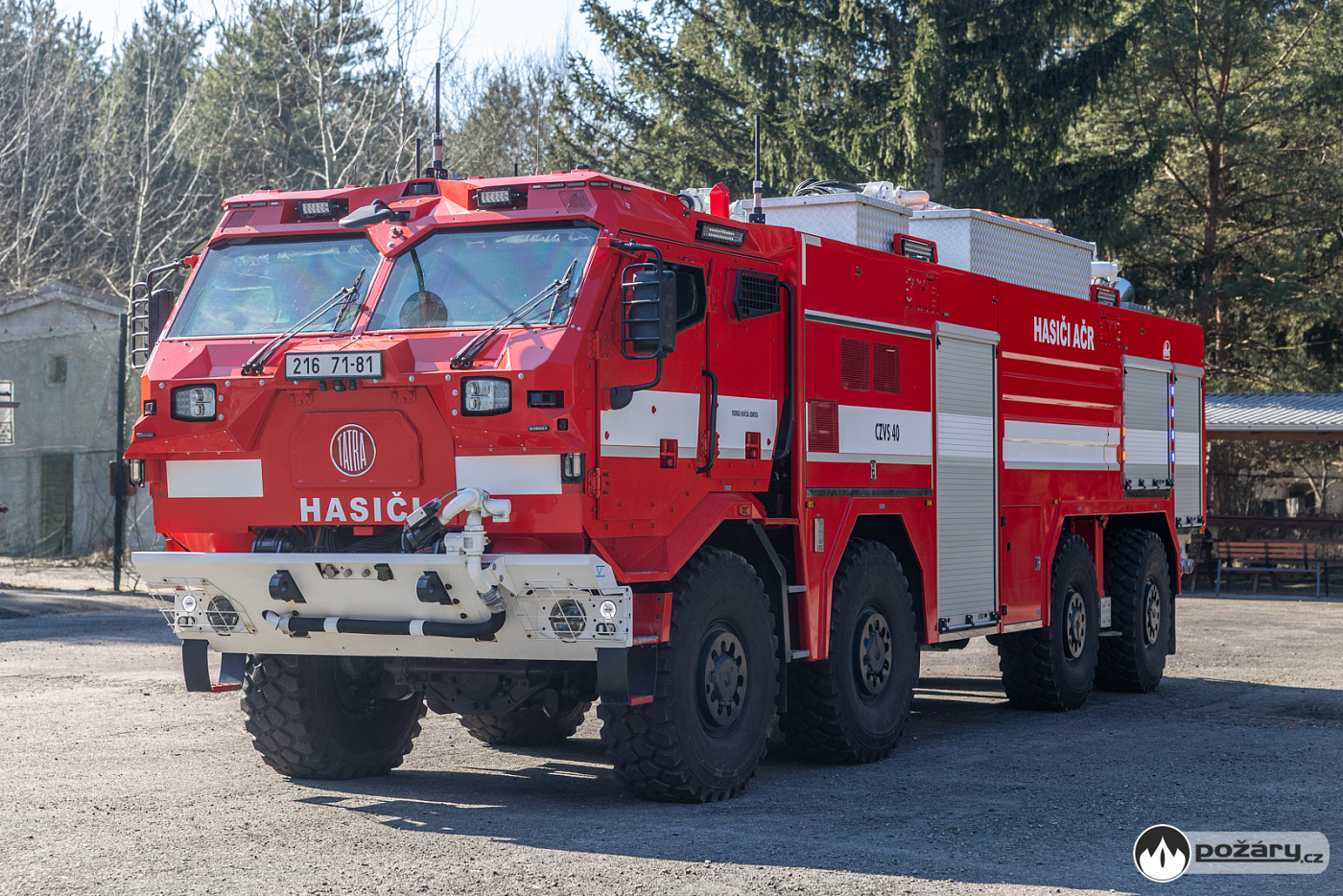

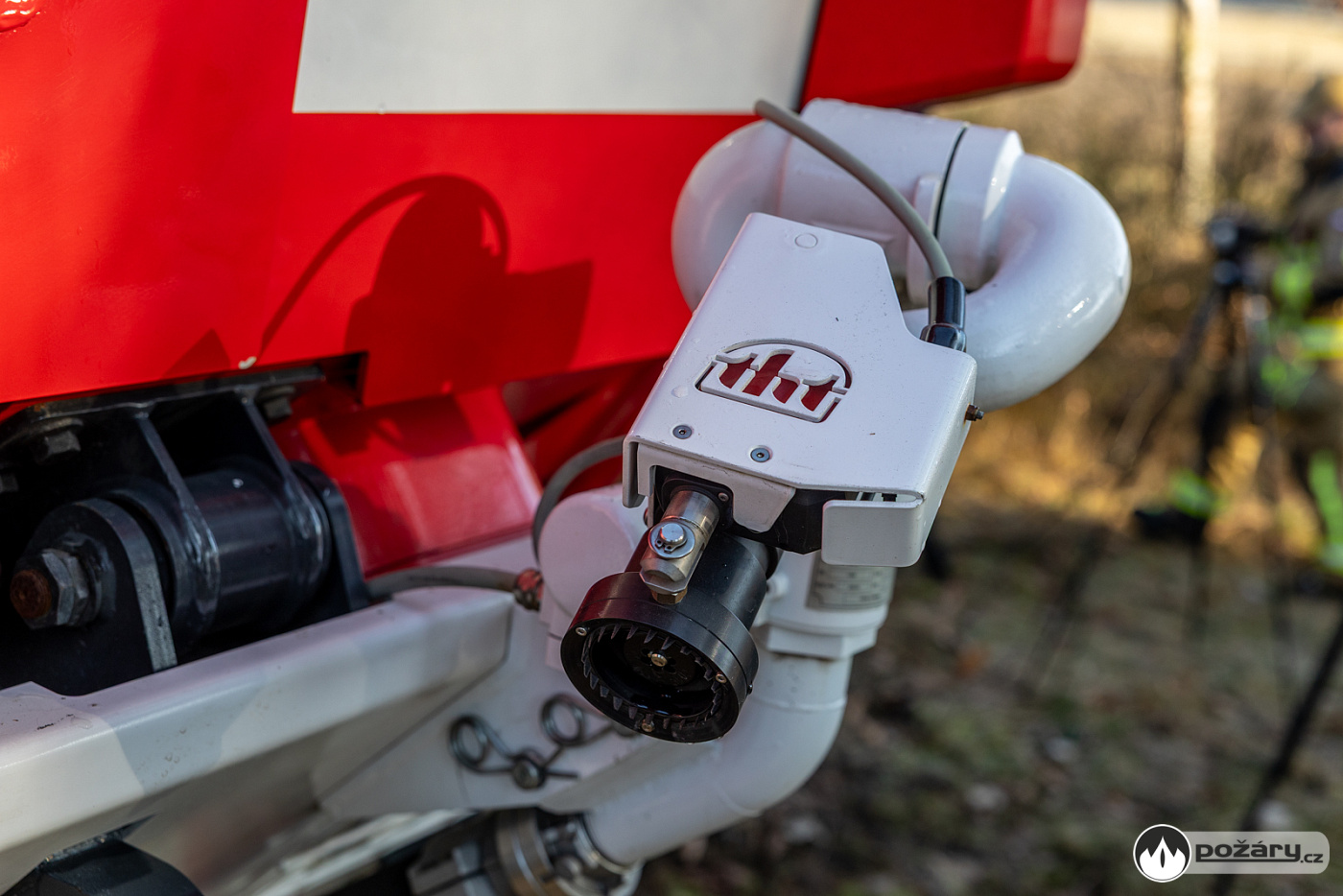

Dálkově ovládanou proudnici s průtokem až 1 500 litrů za minutu najdeme i na předním nárazníku.

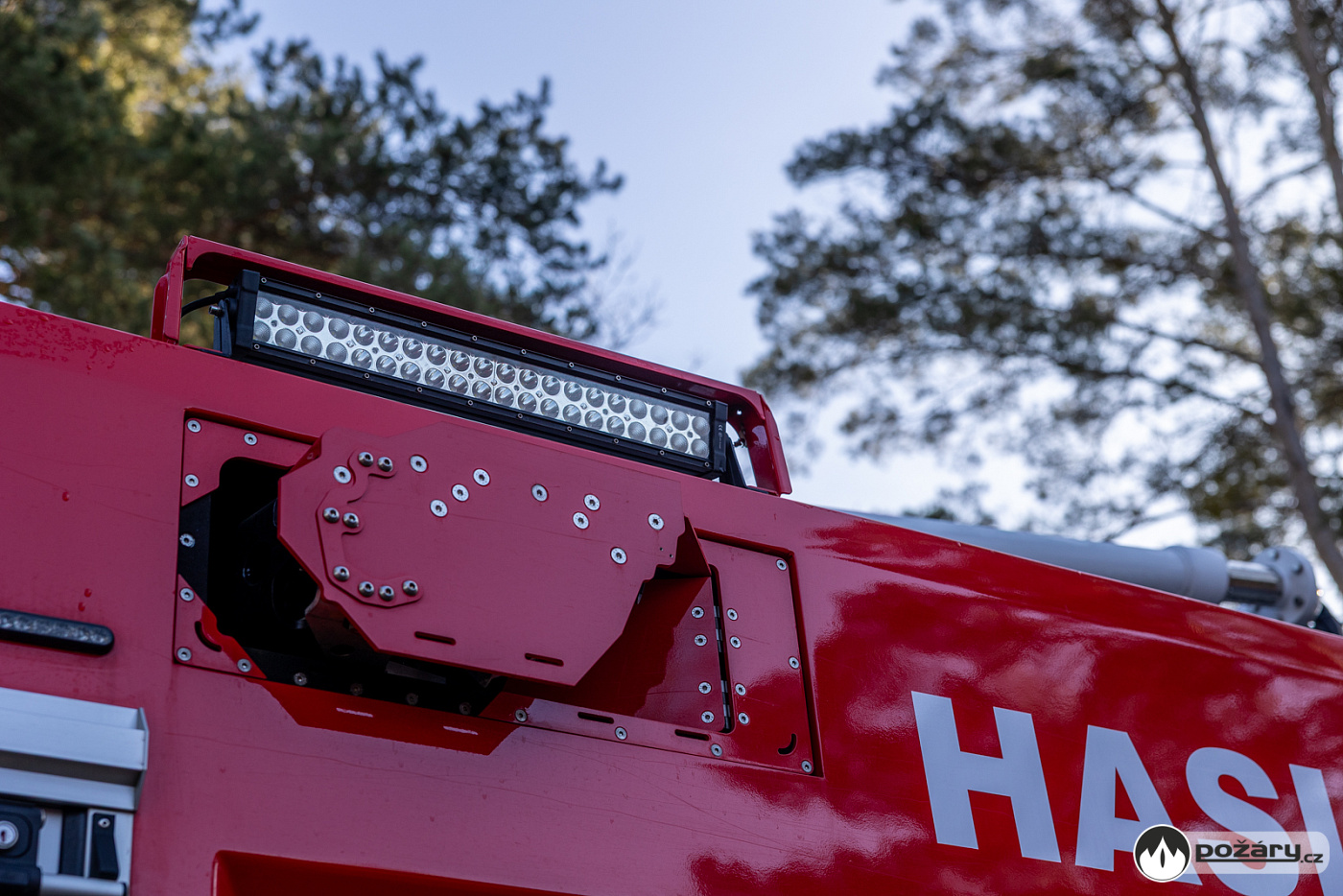

Nezávislost podtrhuje integrovaný kompresor pro doplňování vzduchového okruhu podvozku, výkonný hydraulický lanový naviják SEPSON Sepdurance H100S a teleskopický osvětlovací stožár s výkonem 40 000 lumenů.

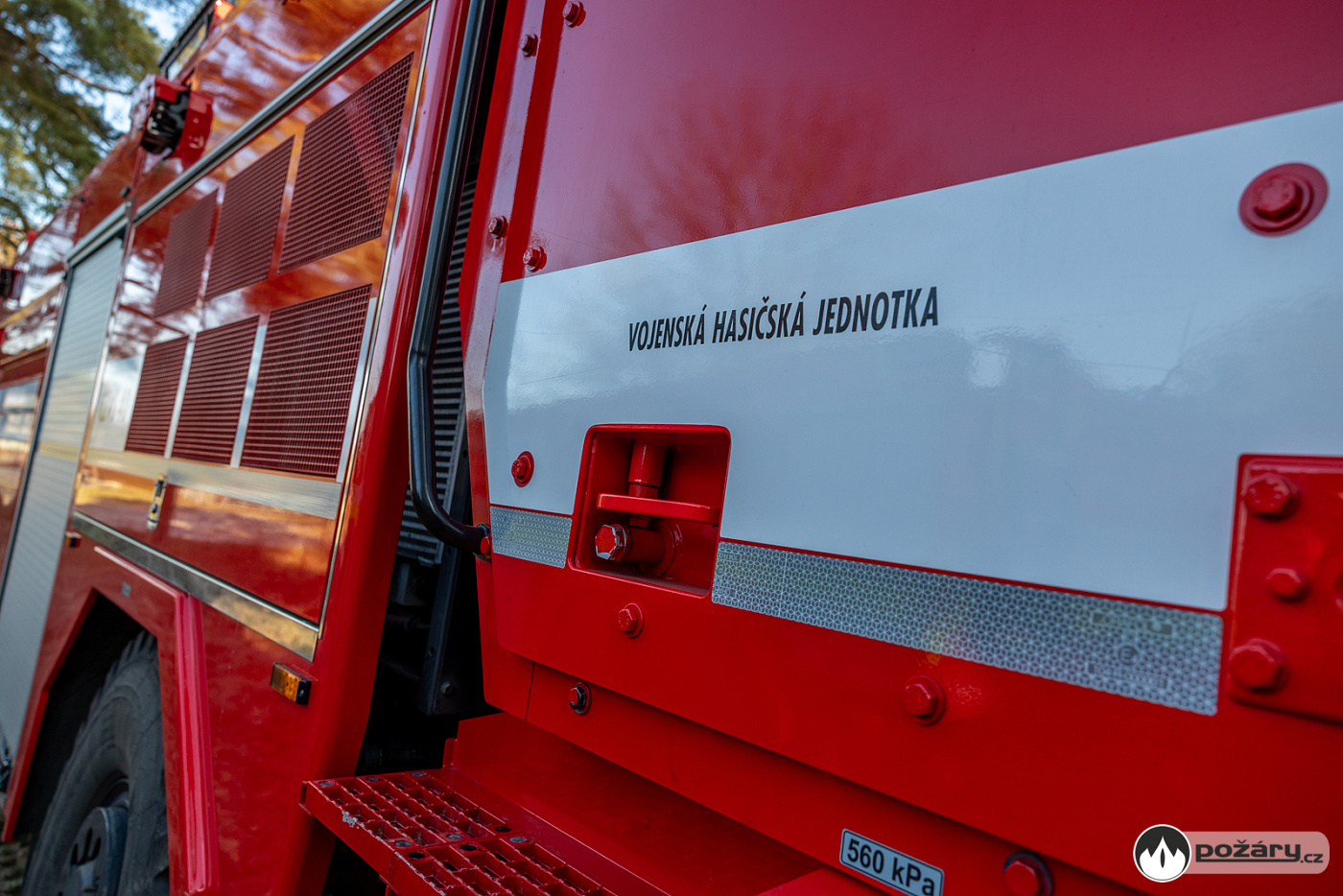

Vozidlo je vyvedeno ve standardní „hasičské“ červené barvě RAL 3020 s reflexními polepy dle platných předpisů EHK.

Výbava: Od detekce plynů po vyprošťování

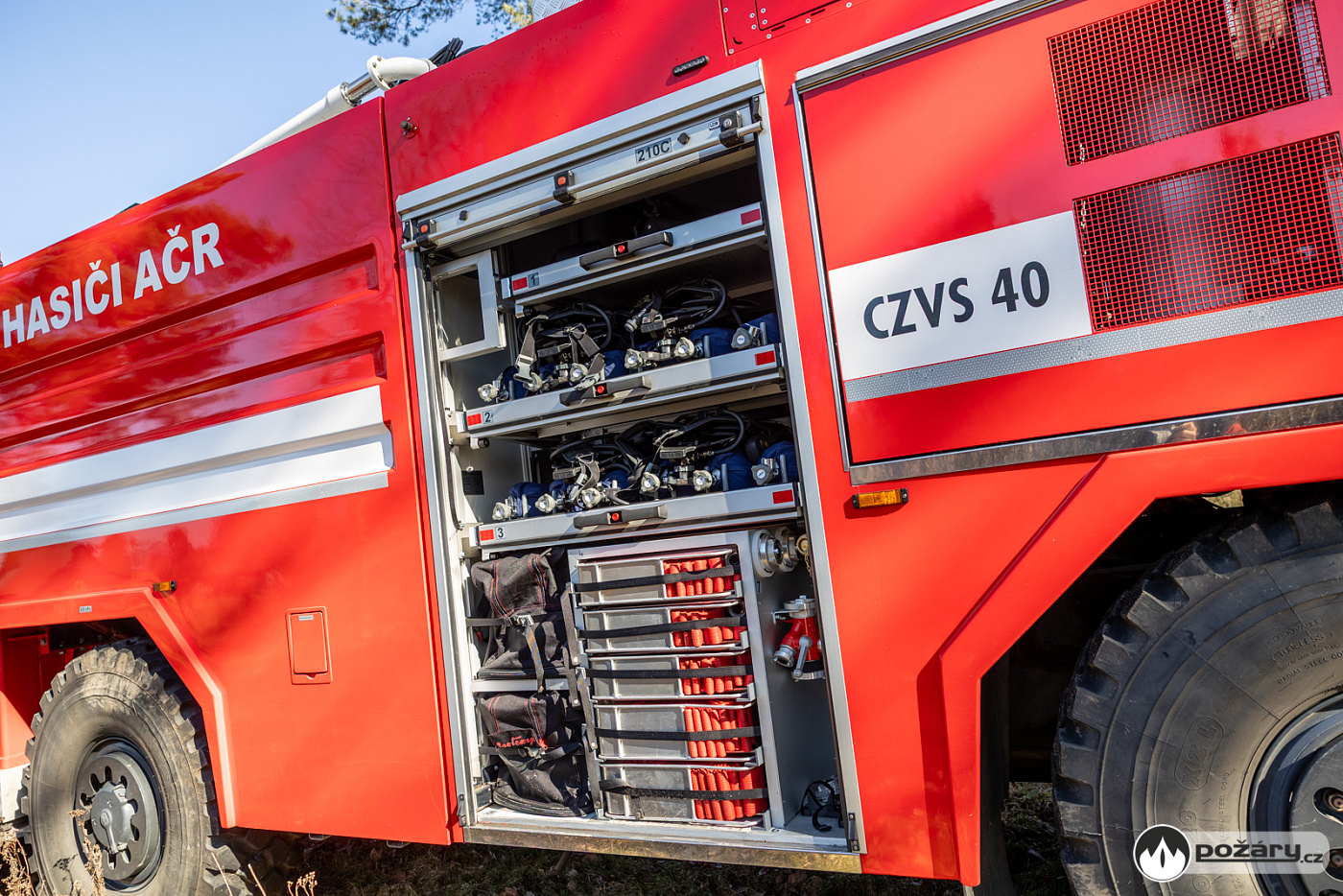

Zatímco nástavba dominuje hrubou silou, výbava v roletách obsahuje nástroje od předních světových výrobců. Detekční a dýchací technika je kompletně v režii značky DRÄGER (termokamera UCF 9000, multidetektor X-AM 5000, evakuační přístroje OXY 3000, izolační dýchací přístroje PSS 7000 BODYGUARD a těžké protichemické oděvy CPS 7900).

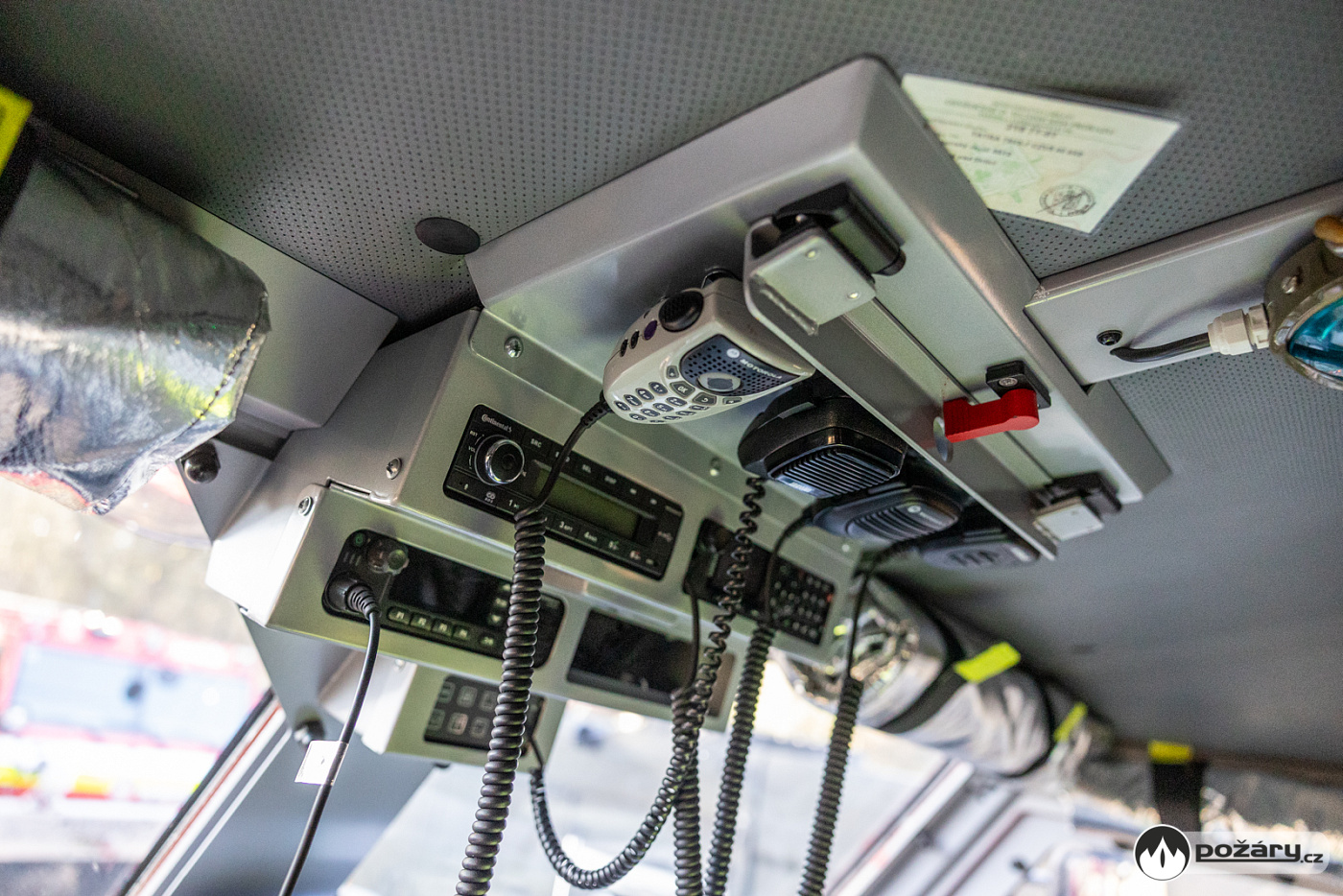

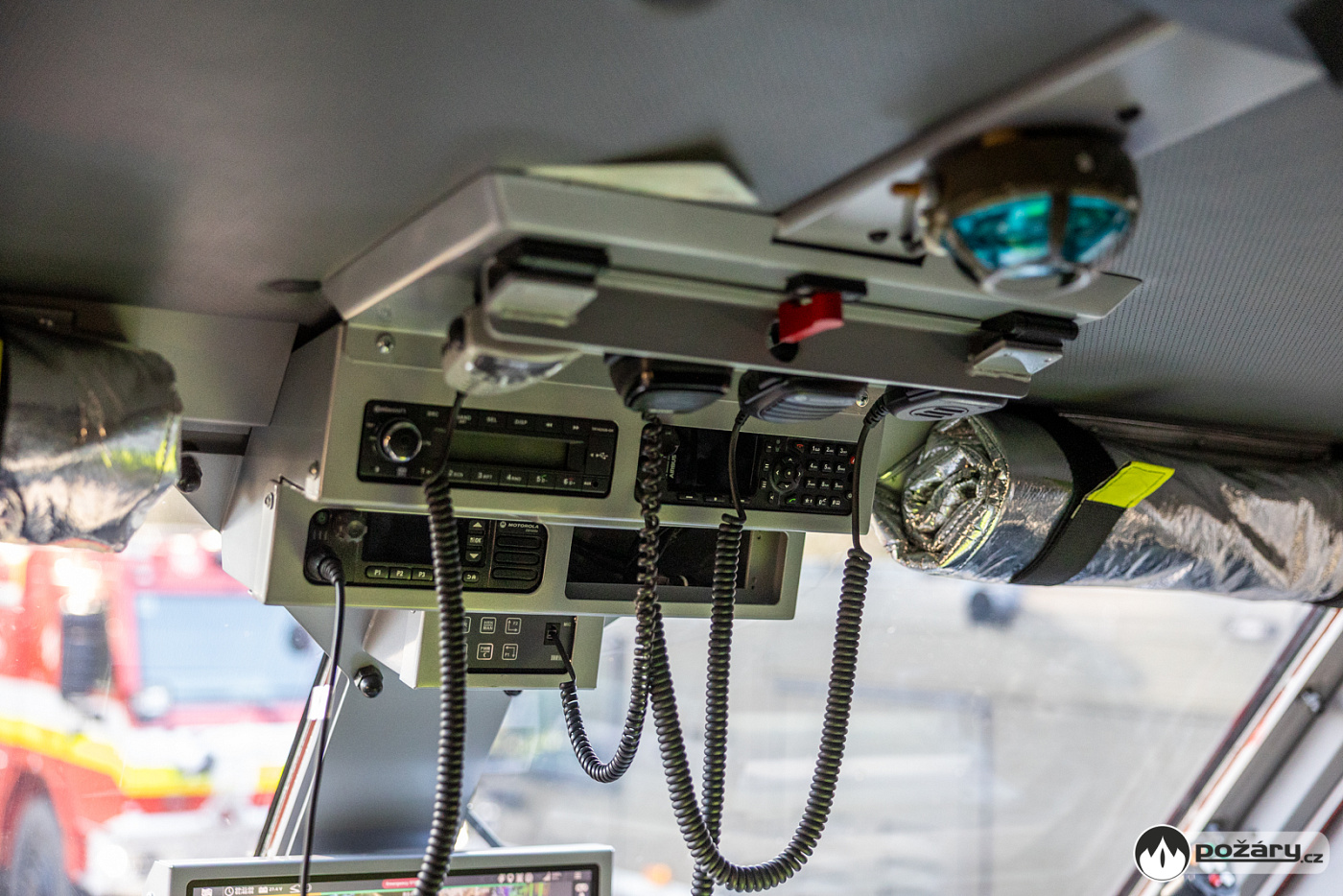

Radiační průzkum zajišťuje dozimetr GAMMA SCOUT ONLINE. O spojení se starají radiostanice MOTOROLA (DM4600, MTM5400) a terminály CASSIDIAN TPM900 pro síť Pegas.

Pro technické zásahy a záchranu životů je k dispozici kombinovaný vyprošťovací nástroj RESQTEC P4 a automatický externí defibrilátor AED LIFEPAK 1000.
